在CAD软件中，块切割命令是一项非常实用的功能，它允许用户将已经定义好的块（Block）按照指定的边界进行分割，从而生成多个独立的子块或分解后的几何对象，这一功能在处理复杂的布局、修改重复性组件或优化图纸结构时尤为重要，能够显著提高绘图效率并减少重复劳动，本文将详细介绍CAD块切割命令的使用方法、适用场景、操作步骤及注意事项,并结合实例说明其具体应用。
块切割命令的基本概念与作用
块（Block）是CAD中将多个对象组合成一个单一命名对象的功能，常用于创建可重复使用的符号、组件或标准件，在实际设计中，有时需要对块进行局部修改或分割，例如将一个整体家具块切割成两部分，或将建筑墙体块按门窗位置进行拆分，传统的做法是分解块（EXPLODE命令）后再手动修剪，但这种方法会破坏块的原始定义，且操作繁琐，块切割命令则通过保留块的属性和定义，直接在块内部进行切割,既高效又精准。
该命令的核心作用包括：1. 按照闭合多段线、圆、弧等边界切割块；2. 保留块的图层、线型等属性；3. 生成的新对象仍可作为块或独立对象存在；4. 支持动态块的切割，保持动态参数的关联性，需要注意的是，块切割命令并非所有CAD版本都默认支持，部分版本可能需要通过插件或自定义命令实现，如AutoCAD中的“BLOCKCUT”命令（需加载Express Tools）或第三方工具。
块切割命令的使用方法
准备工作
在执行切割命令前，需确保满足以下条件：待切割的块已插入到图纸中且未被锁定；切割边界为闭合对象（如多段线、圆、椭圆等），且边界与块存在相交区域；块未被绑定（XREF块需先绑定），建议提前备份图纸,以防操作失误导致数据丢失。
操作步骤（以AutoCAD为例）
步骤1：调用命令

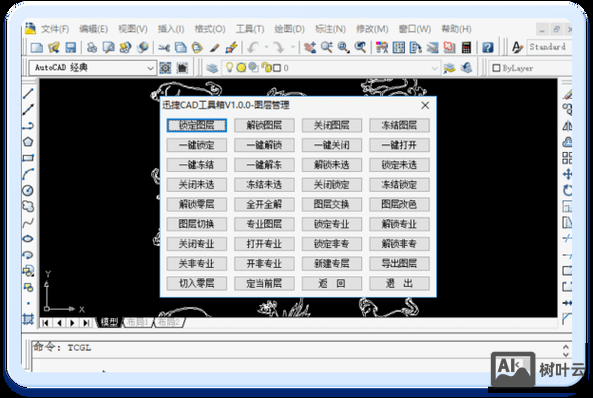

在命令行输入“BLOCKCUT”并回车，或通过Express Tools菜单选择“Block > Blockcut”，若命令不存在，需先加载Express Tools：在“管理”选项卡中点击“加载应用程序”，勾选“Express Tools.arx”。

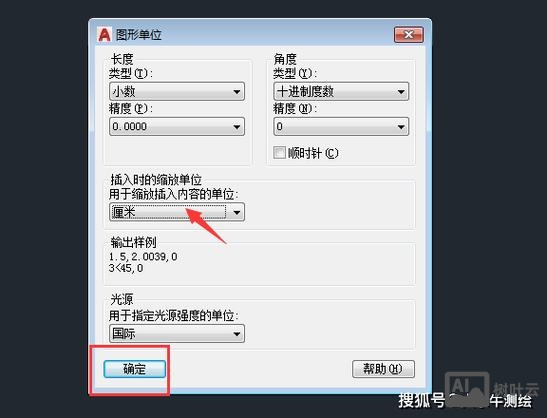

（图片来源网络，侵删）步骤2：选择待切割的块
命令行提示“Select block to cut:”，此时需用鼠标框选或点选目标块，若块嵌套多层,可按需选择最外层或内部子块。步骤3：指定切割边界
选择块后，命令行提示“Select cutting object:”，需选择作为边界的闭合对象，若边界未闭合，需先用“PEDIT”命令合并多段线，支持多边界同时切割,但需确保各边界独立且与块相交。步骤4：设置切割选项
命令行会显示切割选项：“[Delete object (D)/Retain objects (R)]:”，默认为保留对象（R），即切割后边界仍存在；选择“D”则删除边界对象，部分版本支持“保留块”或“分解块”选项，前者切割后仍为块,后者则分解为独立对象。 步骤5：确认切割
完成选项设置后，按回车键确认，CAD将自动计算块与边界的交集，并将块分割为多个部分，切割完成后，原块会被删除,生成的新对象可单独编辑或重新定义为块。

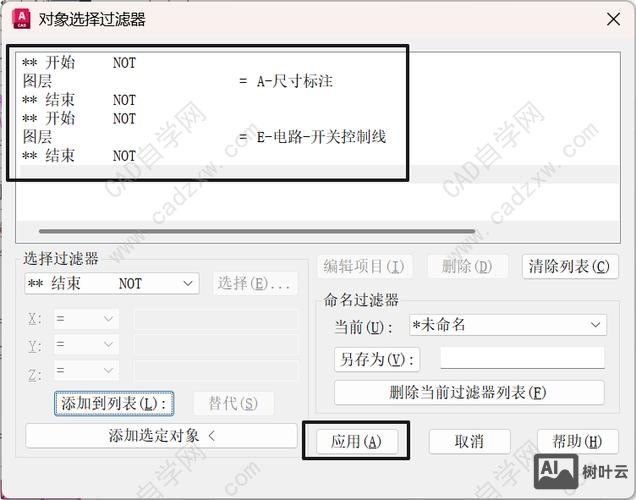

（图片来源网络，侵删）
操作示例
假设需要将一个“矩形餐桌”块切割成两部分，以插入一个“花瓶”组件，具体操作如下：
- 插入“矩形餐桌”块，并在餐桌中间位置绘制一个圆形边界（代表花瓶大小）。
- 输入“BLOCKCUT”命令，选择餐桌块，再选择圆形边界。
- 保留边界对象（R选项），确认切割。
- 删除圆形边界，此时餐桌块已被切割为两部分，中间留有空位用于插入花瓶。
- 将花瓶块插入切割后的空位,完成布局调整。
块切割命令的注意事项
- 版本兼容性：不同CAD版本的命令名称和选项可能存在差异，如AutoCAD LT可能不支持该功能，需查阅对应版本的文档。
- 块类型限制：动态块、外部参照块（XREF）或匿名块可能无法直接切割，需先分解或转换为普通块。
- 边界要求：切割边界必须与块完全相交，部分重叠或不相交会导致切割失败，复杂边界建议先用“BO”命令创建面域（REGION）以提高精度。
- 属性丢失风险：若块包含属性（ATTRIB），切割后属性可能被分解为文字对象，需重新定义属性。
- 性能影响：对大型复杂块执行切割时，可能需要较长的计算时间,建议在低峰期操作或简化块结构。
块切割命令与其他命令的对比
为更直观理解块切割命令的优势，以下通过表格对比其与“分解+修剪”方法的差异：
| 对比项 | 块切割命令 | 分解+修剪方法 |
|---|---|---|
| 操作步骤 | 直接选择块和边界，一键切割 | 分解块（EXPLODE）→ 手动修剪（TRIM）→ 重新定义块 |
| 效率 | 高，适合批量操作 | 低，需多次手动干预 |
| 块属性保留 | 完整保留块定义和属性 | 需重新定义块，属性易丢失 |
| 适用对象 | 支持动态块、嵌套块 | 仅支持普通块，动态块需先分解 |
| 精度控制 | 自动计算交集，误差小 | 手动修剪易产生间隙或过切 |
| 修改灵活性 | 切割后仍可编辑块或子对象 | 分解后块结构破坏，修改难度大 |
相关问答FAQs
问题1：块切割命令是否可以切割3D块？
解答：部分CAD版本支持3D块的切割，但需满足特定条件，AutoCAD的“BLOCKCUT”命令仅支持2D块，若需切割3D块，可使用“SLICE”命令（需先将3D块分解为实体），具体操作为：输入“SLICE”→ 选择3D实体→ 定义切割平面（如三点、对象等）→ 指定保留侧，第三方插件如“3D Cut Tools”可能提供更专业的3D块切割功能。
问题2：切割后的块如何恢复为原始状态？
解答：块切割操作不可逆，但可通过以下方法恢复：1. 若切割前已保存图纸，使用“U”命令或回退到历史版本；2. 若块定义未破坏，重新插入原始块并删除切割后的对象；3. 通过“块编辑器（BEDIT）”修改块定义，重新生成未切割的块，建议在切割前使用“WBLOCK”命令备份块定义,以便快速恢复。
