天正CAD分解命令怎么用？

天正CAD作为一款在建筑、室内设计等领域广泛应用的软件，其“分解”命令（EXPLODE/X）是用户日常操作中高频使用的工具之一，该命令的核心功能是将复合对象拆解为最基本的图形单元，从而方便用户对局部进行精细化编辑或满足特定规范要求，下面将从命令原理、操作步骤、适用对象、注意事项及实际应用场景等方面，详细解析天正CAD的分解命令。

分解命令的基本原理与功能

分解命令的本质是打破对象间的关联性,将一个由多个元素组成的“整体”转化为若干个独立的“个体”，在天正CAD中，复合对象通常包含块参照、多段线、尺寸标注、多行文字、图案填充等，通过分解，用户可以单独修改这些对象的组成元素，例如将块中的某条直线更改为虚线，或调整多段线中某个顶点的位置，需要注意的是，分解操作具有不可逆性（除非提前使用UNDO命令），因此在执行前需确认操作的必要性。

分解命令的操作步骤

分解命令的操作方式灵活,支持多种执行路径，具体步骤如下：

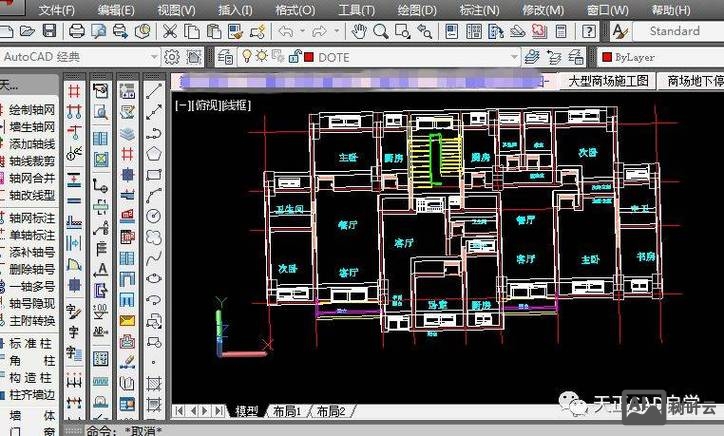

1. 启动命令：

   • 在命令行输入“EXPLODE”或“X”，按回车键确认。
   • 点击“常用”选项卡中“修改”面板的“分解”按钮（图标为一个爆炸的方块）。
   • 通过快捷键“X”快速调用（需确保命令行处于可输入状态）。

2. 选择对象：
   启动命令后，光标会变为选择框，用户需框选或点选需要分解的对象，可单选多个对象，系统会自动识别对象的类型并执行分解。


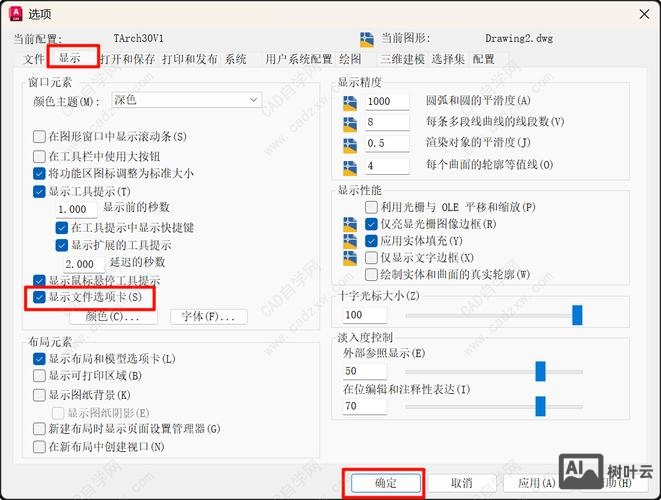

   （图片来源网络，侵删）

3. 确认执行：
   选择完成后，按回车键或空格键，系统即开始分解操作，分解完成后，命令行会提示“已分解 N 个对象”，N为实际分解的对象数量。

4. 验证结果：
   分解后，用户可通过点击对象来验证是否成功，分解前块参照整体选中，分解后块内的各元素（如直线、圆弧）可独立选中。

分解命令支持的常见对象类型及效果

不同类型的复合对象分解后结果差异较大,以下为天正CAD中主要对象的分解效果：

使用分解命令的注意事项

1. 谨慎使用：分解操作会破坏对象的完整性，可能导致后续编辑困难（如尺寸标注分解后无法联动更新），建议仅在必要时使用，优先尝试天正CAD提供的“编辑对象”功能（如右键菜单中的“块编辑器”）。
2. 性能影响：分解复杂对象（如高密度填充图案或大型块）会增加图形文件的数据量，可能导致软件运行卡顿，对于大型图纸，可局部分解或使用“隔离”功能减少显示负担。

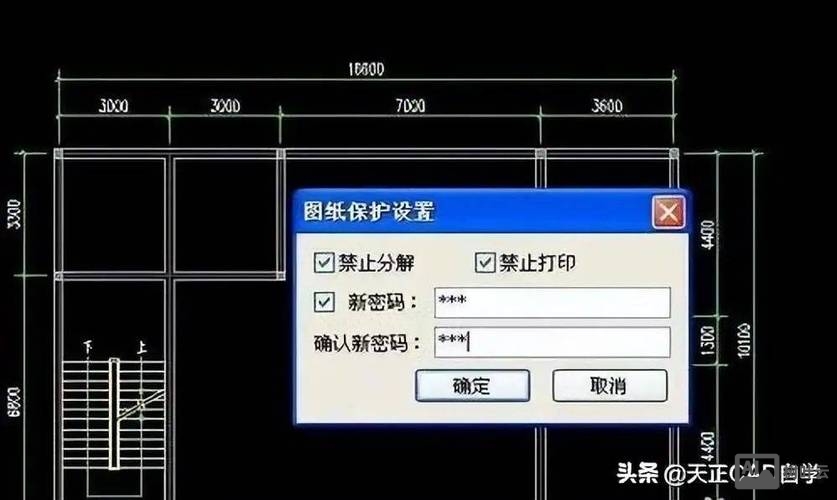

3. 特殊对象限制：部分对象无法完全分解，如外部参照（XREF）、视口（VIEWPORT）等，仅能分解其嵌套的部分元素。
4. 图层与属性继承：分解后的元素将继承原对象的图层、颜色、线型等属性，但某些特殊属性（如块的动态属性）会丢失。

实际应用场景举例

1. 块内局部修改：若需修改卫生间块中某个洁具的尺寸，直接分解块后调整对应图元，重新定义块即可。
2. 图案填充编辑：当需要修改填充图案的角度或比例，但“编辑图案填充”功能失效时，可分解后手动调整线条方向或间距。
3. 导出兼容性处理：将天正图纸导入其他CAD软件时，部分特殊对象（如天正门窗）可能需要分解为基本图元以保证显示正常。

相关问答FAQs

问题1：分解块后，如何恢复块的原始状态？
解答：分解操作本身不可逆，但可通过以下方法补救：

• 若未保存文件,立即按“Ctrl+Z”撤销操作。
• 若已保存,需重新插入原始块参照，并手动删除已分解的图元，建议在分解前备份块定义（使用“WBLOCK”命令将块保存为独立文件）。

问题2：为什么分解后的多段线无法合并？
解答：分解后的多段线会失去原有的宽度、线型等特性，且各线段成为独立直线，若需重新合并，需确保所有线段端点精确重合，然后使用“PEDIT”命令中的“合并”选项，若线段间存在微小间隙，可先用“拉伸”或“移动”对齐端点，再执行合并操作。
