3D路径跟随命令如何精准控制运动轨迹？

3D路径跟随命令是三维建模与动画制作中一项核心功能，它允许用户将对象沿着预设的三维路径进行精确运动，广泛应用于产品动画、角色行走、机械臂模拟、建筑漫游等场景，与传统的关键帧动画相比，路径跟随能够确保运动的流畅性与路径的精确性，尤其适用于复杂轨迹或需要重复使用特定路径的场景，以下从技术原理、操作流程、参数优化、常见问题及解决方案等方面进行详细阐述。

（图片来源网络，侵删）

技术原理与核心概念

3D路径跟随命令的核心在于将对象的运动轨迹转化为可编辑的路径曲线，并通过算法将对象的局部坐标系与路径曲线的切线、法线、副法线（即Frenet-Serret标架）进行绑定，具体实现中,系统通常通过以下步骤完成路径跟随：

路径定义：用户通过创建样条线（如Bezier曲线、NURBS曲线）或导入矢量数据定义路径,路径可以是开放的线段或闭合的环。
路径参数化：系统将路径长度归一化为0-1的参数区间,每个参数值对应路径上的一个具体位置。
对象绑定：将对象与路径参数关联，对象的位置由路径参数决定,同时可设置对象方向与路径切线对齐。
动画生成：通过改变路径参数值（如从0到1），驱动对象沿路径运动,并插值计算中间帧的位置与朝向。

在高级应用中，路径跟随还可结合速度曲线（控制运动快慢）、路径偏移（对象与路径的距离）以及动态路径修改（如路径变形时对象实时跟随）等功能,实现更复杂的动画效果。

操作流程与步骤

以主流3D软件（如3ds Max、Blender、Maya）为例，3D路径跟随命令的操作流程大同小异,以下以通用步骤进行说明：

创建路径对象

手动绘制：使用曲线工具（如“Line”“Spline”）在视图中绘制路径,确保路径平滑无自交。
导入路径：可通过AI、SVG等矢量文件导入路径,或从CAD模型中提取轮廓线。
路径编辑：通过调整控制点、切线手柄优化路径形状，必要时使用“焊接”“优化”等命令清理冗余顶点。

创建跟随对象

选择需要沿路径运动的对象（如模型、摄像机、灯光等），确保对象已绑定骨骼或具有明确的方向轴（如前向轴Z轴）。

应用路径跟随命令

命令面板设置：在3ds Max中，使用“Motion”面板下的“Path Constraint”控制器；在Blender中，通过“约束属性”添加“Follow Path”约束；在Maya中，使用“Motion Paths”工具。
路径选择：在命令面板中选择已创建的路径对象,对象会自动跳转至路径起点。

参数调整

百分比参数：控制对象在路径上的位置（0为起点，100为终点）,可通过关键帧动画实现运动。
路径跟随选项：
- Follow（跟随）：勾选后对象方向会自动与路径切线对齐，避免“侧向漂移”。
- Bank（倾斜）：允许对象在转弯时根据曲率倾斜，模拟真实运动（如摩托车过弯）。
- Constant Velocity（匀速）：关闭后对象运动速度会根据路径长度变化,开启后则保持匀速。
轴对齐：设置对象哪个轴朝向路径前进方向（如Z轴）,避免方向错误。

高级设置

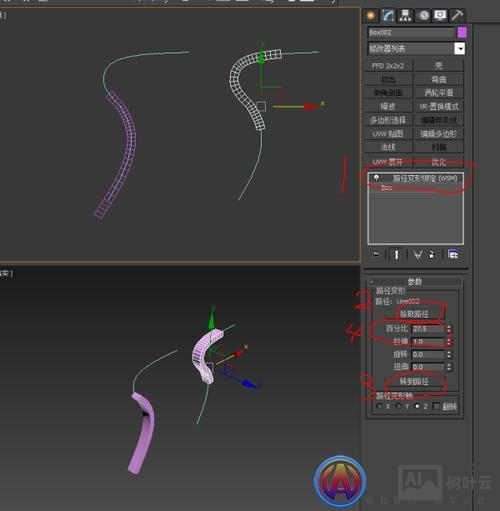

路径变形：结合“Path Deform”修改器，使对象在沿路径运动时发生拉伸、扭曲等变形。
路径循环：设置“Loop”选项，使对象到达终点后自动从起点重新开始,适用于无限循环动画。
路径偏移：通过“Offset”参数使对象与路径保持一定距离,或沿路径法线方向偏移。

参数优化与技巧

路径平滑度与顶点数量

路径顶点过多会导致计算负担加重，顶点过少则可能造成运动卡顿，建议使用“平滑”命令优化曲线，并通过“减少点数”工具平衡精度与性能。

（图片来源网络，侵删）

运动速度控制

关键帧调速：在时间轴上为“百分比”参数设置关键帧，通过调整关键帧间距控制速度（间距大则快，小则慢）。
速度曲线编辑：在曲线编辑器中调整“百分比”参数的动画曲线，实现加速、减速或变速运动。

方向校正

若对象方向与路径切线不一致，可手动调整对象的局部旋转轴，或在路径跟随约束中添加“Up Vector”参数,指定对象上方向与路径法线对齐。

复杂路径的处理

对于包含尖锐转折的路径，可通过“插入角点”命令在转折处添加顶点，或使用“圆角”命令平滑转折,避免对象突然反向运动。

常见问题与解决方案

对象沿路径运动时出现“抖动”或“跳跃”

原因：路径顶点分布不均或曲线精度不足。
解决方案：增加路径细分段数，使用“优化”命令删除冗余顶点，或通过“自适应采样”提高路径精度。

对象方向始终无法正确对齐路径

原因：对象局部轴与路径切线方向不匹配，或“Follow”选项未开启。
解决方案：检查对象局部旋转轴，使用“重置轴心”命令调整；确保“Follow”选项勾选，并尝试调整“轴对齐”方向。
