CAD指引线命令怎么用？

在CAD软件中,指引线（Leader）是一种常用的标注工具，主要用于连接注释文字或符号与图形中的特定对象，起到说明和指引的作用，无论是机械制图中的零件尺寸标注、建筑图纸中的材料说明，还是电气图中的元件标识，指引线都能通过清晰的线条和箭头指向目标位置，使图纸信息更加直观易懂，本文将详细解析CAD指引线命令的使用方法、操作步骤、参数设置及实用技巧，帮助用户高效掌握这一功能。

指引线命令的调用方式

在CAD中,指引线命令通常可通过以下三种方式调用：

1. 功能区菜单：在“注释”选项卡下的“标注”面板中，点击“指引线”按钮（图标通常为带箭头的折线）。
2. 命令行输入：直接在命令行中输入 LEADER 或 QLEADER（旧版CAD），按回车键确认。

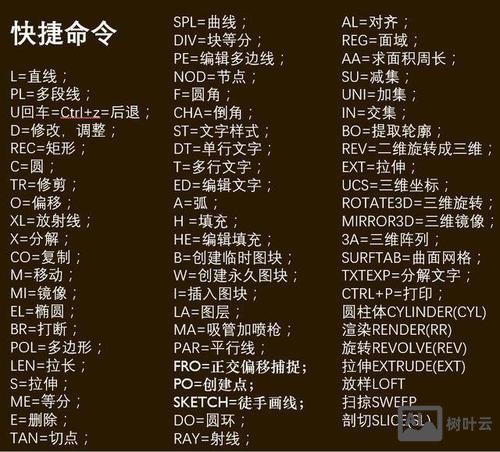

3. 快捷键：部分CAD版本支持自定义快捷键，如 LDR 或 LE，需提前通过“自定义界面”设置。

指引线的基本操作步骤

以AutoCAD为例,指引线的绘制流程可分为以下步骤：

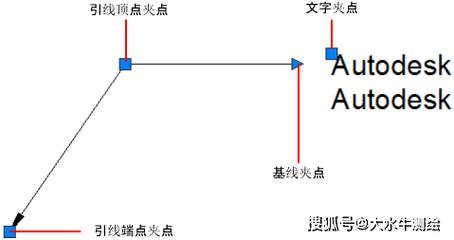

1. 启动命令：调用指引线命令后，命令行提示：“指定引线起点”，此时需在图形中点击确定指引线的起点位置（通常为箭头指向的位置）。
2. 指定转折点：移动鼠标，系统会自动生成一条临时线段，若指引线需要转折，可在转折点处单击；若为直线指引线，可直接拖动至终点。
3. 确定终点：指引线的终点位置需放置注释文字或符号，若直接在终点处单击，系统会自动弹出“多行文字编辑器”，用户可输入标注内容；若选择“设置”（命令行输入 S），则可进入指引线格式设置对话框。
4. 完成标注：输入文字后，单击编辑器外的任意位置或按两次回车键，即可完成指引线的创建。

指引线的参数设置与选项解析

指引线的样式和格式可通过命令行选项或对话框灵活调整,主要参数包括：

1. 引线类型：
   • 直线（Straight）：指引线为直线段，适用于简单标注。
   • 样条曲线（Spline）：指引线为平滑曲线，适用于复杂路径或美观要求高的图纸。
   • 箭头样式（Arrowhead）：可选择实心闭合、点、小点等箭头类型，或自定义箭头符号。
2. 引线线宽：通过“特性”面板调整线条宽度，以适应不同打印比例的需求。
3. 文字附着方式：
   • 文字可位于指引线上方、下方或中间，通过“多行文字编辑器”的“格式”选项卡设置。
   • 支持文字对齐方式（左对齐、居中、右对齐）和边界框设置。
4. 注释类型：除多行文字外，还可选择“块参照”（插入图块）或“公差”（形位公差标注）。

以下为常见指引线参数的设置方法对比：

实用技巧与注意事项

1. 多重引线（Multileader）的替代应用：
   在AutoCAD 2008及以上版本中，推荐使用 MLEADER 命令（多重引线），其功能更强大，支持批量管理和样式统一，多重引线可通过“多重引线样式管理器”预设格式，避免重复设置。
2. 指引线与对象的关联性：
   若需指引线随对象移动（如尺寸线联动），可使用“几何约束”将指引线端点与图形对象绑定，避免手动调整。
3. 快速修改指引线：
   双击已创建的指引线，可直接进入“特性”面板修改箭头样式、文字内容等；若需批量修改，可通过“快速选择”工具筛选所有指引线统一调整。
4. 常见问题解决：
   • 指引线显示为白色：检查图层设置，确保指引线所在图层未被冻结或关闭。
   • 文字无法输入：切换中文输入法，或检查“多行文字编辑器”是否被其他窗口遮挡。

相关问答FAQs

问题1：如何将指引线的箭头隐藏？
解答：在CAD中隐藏指引线箭头可通过两种方式实现：

1. 方法一：双击指引线，打开“特性”面板，找到“箭头”选项，将其设置为“无”。
2. 方法二：使用 QLEADER 命令时，在命令行输入 S 打开“引线设置”对话框，在“箭头”下拉菜单中选择“无”，然后重新绘制指引线。

问题2：指引线文字无法显示完整怎么办？
解答：若指引线文字被截断或显示不全，可采取以下措施：

1. 调整文字边界框：双击文字进入编辑状态，拖动文字边界的四个角点扩大显示区域。
2. 修改文字附着位置：在“特性”面板中，将“文字位置”设置为“引线中间”或“引线下方”，避免文字与箭头重叠。
3. 缩小文字比例：选中文字后，在“文字编辑器”中调整字体高度或缩放比例，确保内容完整显示。

通过以上方法,用户可灵活运用CAD指引线命令，提升图纸标注的规范性和可读性，在实际应用中，结合多重引线功能和样式预设，能进一步优化工作效率。
