CAD强制分解命令怎么用？

在CAD软件操作中，强制分解命令（EXPLODE/Xplode）是一项基础但功能强大的工具，主要用于将复合对象分解为多个独立的单一对象，复合对象是由多个基本元素组合而成的复杂对象，如块（Block）、多段线（Polyline）、尺寸标注（Dimension）、填充图案（Hatch）等，通过分解操作，用户可以单独编辑这些复合对象中的组成部分，从而满足精细化绘图的需求，本文将详细讲解CAD强制分解命令的使用方法、适用对象、注意事项及实际应用场景,帮助用户高效掌握这一功能。

强制分解命令的基本操作

在CAD中，强制分解命令主要通过两种方式调用：

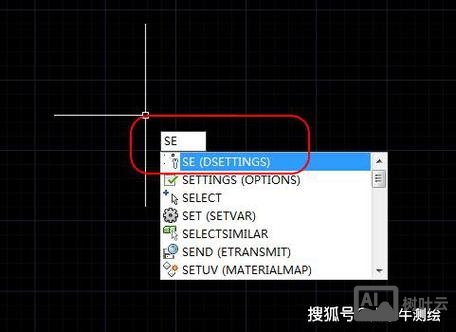

1. 命令行输入：在命令行中直接输入 EXPLODE 或简化命令 X，按回车键确认。
2. 功能区/工具栏：在“常用”选项卡的“修改”面板中点击“分解”按钮（图标为一个炸开的小方块），或在经典工具栏中找到对应按钮。

执行命令后，根据提示选择需要分解的对象，可单选或多选，选择完成后按回车键，系统自动完成分解，分解后的对象将转换为最基本的CAD元素，

• 块（Block）分解为单个线条、圆、文字等基本图形；
• 多段线（Polyline）分解为独立的直线段或圆弧；
• 尺寸标注（Dimension）分解为尺寸线、尺寸界线、箭头和文字；
• 填充图案（Hatch）分解为无数条独立的线条或点。

强制分解命令的适用对象及分解效果

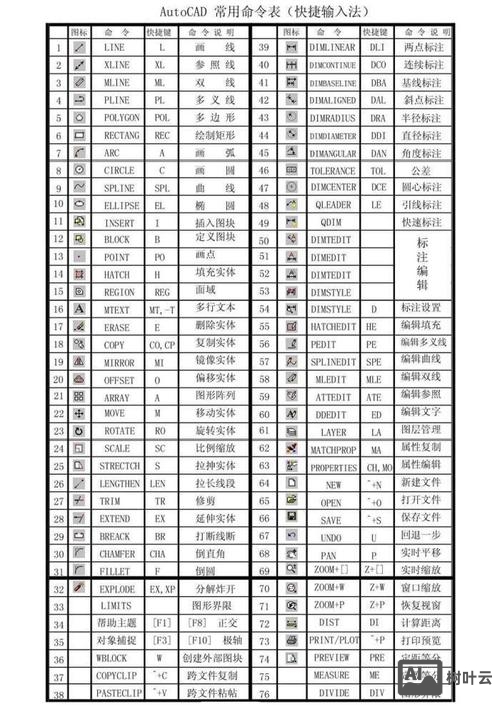

不同类型的复合对象分解后结果差异较大，以下是常见对象的分解规则：

强制分解命令的注意事项

尽管分解操作看似简单，但在实际使用中需注意以下问题，避免操作失误：

1. 文件大小与性能影响：
   分解复杂对象（如高密度填充图案或嵌套块）会生成大量独立对象，导致CAD文件体积增大，拖慢软件运行速度，非必要情况下应避免过度分解，尤其在大型图纸中需谨慎使用。

2. 对象属性的丢失：
   分解可能导致部分属性丢失。

   • 多段线的宽度、圆弧的半径标注等几何信息会消失；
   • 块的图层、线型等属性可能随分解后的对象变化；
   • 尺寸标注分解后失去与图形的关联性，修改图形时尺寸不会自动更新。

3. 嵌套对象的分解：
   若复合对象包含嵌套结构（如块中包含其他块），需多次执行分解命令才能完全分解为基础元素，每次分解仅解除一层嵌套，需耐心操作。

4. 不可分解的对象：
   部分对象无法分解，如标准图层、外部参照（Xref）、视口（Viewport）等，强行分解会提示“无法分解”或操作无效。


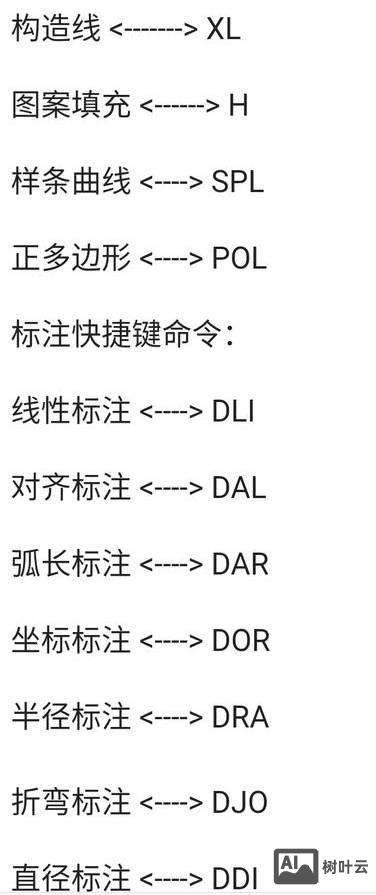

   （图片来源网络，侵删）

5. 编辑限制：
   分解后的对象可能失去某些编辑功能，填充图案分解后无法通过“图案填充编辑”命令修改，只能通过单独编辑线条调整。

强制分解命令的实际应用场景

强制分解命令在特定场景下能显著提高绘图效率，常见应用包括：

1. 修改块属性：
   当需要修改块中的单个元素（如更改块内某条直线的颜色或长度）时，可先将块分解，再编辑分解后的对象，最后重新定义为块。

2. 调整填充图案：
   若需要对填充图案进行局部修剪（如删除填充中的某条线），可先分解填充图案，再使用修剪（TRIM）命令编辑。

3. 简化复杂图形：
   对于由多段线构成的复杂轮廓（如建筑平面墙线），分解后可单独修改某段线型，或转换为普通线条以便与其他软件兼容。

4. 导出兼容性处理：
   部分低版本CAD软件或第三方工具（如激光切割软件）无法识别块或多段线，需提前分解图形以确保兼容性。

强制分解命令的替代方案

虽然分解功能强大，但频繁使用可能导致图形混乱，以下情况可考虑替代方案：

• 编辑块：使用“块编辑器（BEDIT）”直接修改块定义，避免分解后重新组合。
• 编辑多段线：通过“PEDIT”命令修改多段线的宽度、顶点等属性，无需分解。
• 编辑填充图案：使用“图案填充编辑（HATCHEDIT）”命令调整图案比例、角度等，而非分解后手动调整。

相关问答FAQs

问题1：分解后的块如何恢复为原始块？
解答：分解后的块会彻底打散为独立对象，无法直接恢复为原始块，若需恢复，只能通过“块定义（BLOCK）”命令重新选择对象创建块，或从备份文件中提取原始块，建议在修改块前先复制备份，避免操作失误导致数据丢失。

问题2：为什么有些填充图案分解后显示为空白或乱码？
解答：这通常是由于填充图案的“比例（Scale）”设置过大或过小，导致分解后的线条间距超出显示范围，解决方法是：分解前调整填充比例（如将比例缩小10倍），或分解后使用“全部缩放（ZOOM E）”查看图形边界，确保线条在可见范围内，复杂图案（如“ANSI31”）分解后可能生成密集线条,需耐心检查局部显示。
