在CAD软件中,图纸缩放命令是调整视图显示比例或修改图形实际尺寸的核心工具，主要分为视图缩放和比例缩放两大类，前者用于快速调整可视化范围，后者用于精确控制图形尺寸，视图缩放命令中，常用“ZOOM”命令的子选项实现动态调整，例如输入“ZOOM”后选择“实时（R）”，可通过鼠标滚轮或拖拽进行自由缩放，操作便捷；选择“窗口（W）”则可通过框选区域放大局部细节，适合查看复杂图形的特定部分；而“范围（E）”选项能自动缩放以显示所有图形对象，确保完整视图。“上一个（P）”可快速返回上一视图状态，便于对比修改前后的效果。

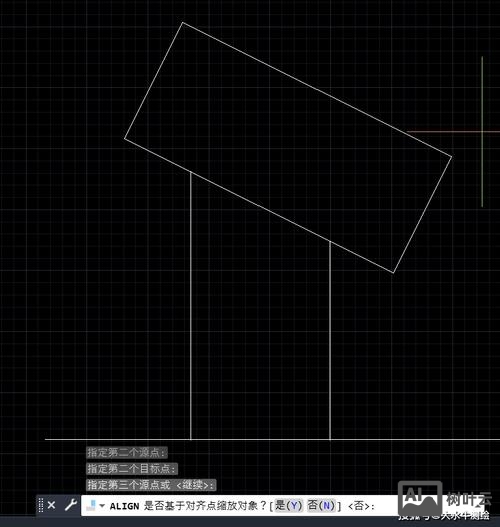

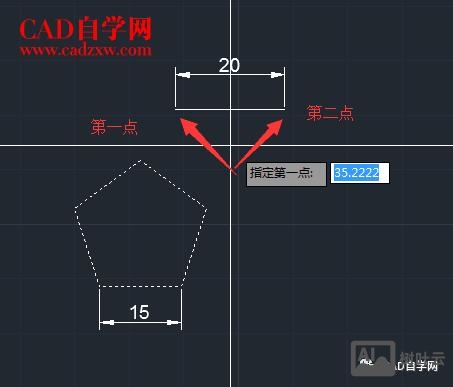

比例缩放则通过“SCALE”命令实现，主要用于改变图形的实际尺寸，执行命令后，需选择要缩放的对象并指定基点（通常选择图形的关键特征点，如交点或端点），然后输入比例因子进行缩放，比例因子大于1时放大图形，小于1时缩小图形，例如输入“2”可将图形尺寸放大一倍，输入“0.5”则缩小为原来的一半，若需按参考长度缩放，可选择“参考（R）”选项，通过指定参考长度和新长度来精确控制缩放比例，例如将一条长度为100的线段缩放为200，可设置参考长度为100，新长度为200，避免手动计算比例因子的误差。
在建筑或机械设计中,缩放命令常用于适配不同输出需求，将1:100的图纸调整为1:50显示时，可通过“ZOOM”命令的比例因子（XP）实现，输入“ZOOM”后选择“比例（S）”，再输入“0.5XP”，即可将图纸按1:50的比例显示；若需修改图形本身的尺寸（如将零件放大2倍生产），则需使用“SCALE”命令，确保尺寸标注与图形同步调整，需要注意的是，缩放操作可能影响图层特性或标注样式，建议在缩放前检查图层设置，并使用“标注样式管理器”调整标注比例，避免显示异常。
以下是视图缩放与比例缩放的对比表格：
| 功能类型 | 常用命令 | 主要用途 | 操作示例 | 适用场景 |
|---|---|---|---|---|
| 视图缩放 | ZOOM（实时/窗口等） | 调整可视化范围，不改变实际尺寸 | ZOOM→窗口→框选区域放大 | 查看细节、全图预览 |
| 比例缩放 | SCALE | 修改图形实际尺寸及标注 | SCALE→选择对象→基点→比例因子“2” | 尺寸调整、图纸比例适配 |
相关问答FAQs
Q1：使用SCALE命令缩放图形后，尺寸标注未同步更新，如何解决？
A：可能是标注样式中的比例因子设置错误，右键点击标注样式，选择“标注样式管理器”，修改当前样式的“调整”选项卡中的“全局比例”或“标注比例因子”，使其与图形缩放比例一致，若仍不生效，可执行“DIMUPDATE”命令，重新选择标注对象进行更新。
Q2：如何将CAD图纸按特定比例（如1:200）打印，同时保持图形清晰？
A：首先使用“ZOOM”命令的“比例（S）”选项，输入“1/200XP”将视图调整为1:200显示比例；然后进入“打印”对话框，在“打印比例”中选择“布满图纸”或手动设置1:1比例，确保打印比例与视图缩放比例一致，避免图形过大或过小，检查“打印样式表”设置，确保线宽和颜色符合输出要求。
