CAD改坐标命令有哪些？

在CAD软件中,修改坐标是绘图过程中常见的操作，无论是调整图形位置、纠正坐标偏差还是实现精确对齐，都需要熟练掌握相关的坐标命令，CAD的坐标修改功能强大且灵活，通过不同命令的组合使用，可以高效完成各种复杂场景下的坐标调整任务，以下将详细介绍CAD中修改坐标的核心命令及其应用方法、操作步骤和注意事项。

坐标修改的基础命令

1. 移动（MOVE/M）
   移动命令是最基础的坐标修改工具，用于将对象从原位置平移至新位置，不改变对象的方向和大小，操作时需指定基点（对象当前参考点）和位移的第二点（目标位置），若需将矩形从(0,0)移动至(100,50)，操作流程为：输入命令M→选择矩形→指定基点为(0,0)→输入第二点坐标(100,50)或用鼠标捕捉目标位置，移动命令支持通过相对坐标（如@50,30）输入增量，实现基于当前位置的偏移。

2. 复制（COPY/CO）
   复制命令在保留原对象的基础上创建副本，并可将副本移动至新坐标，操作步骤与移动命令类似，区别在于执行后原对象会保留，需将圆心在(50,50)的圆复制至(150,150)，输入CO→选择圆→指定基点(50,50)→输入第二点(150,150)，通过“重复（Multiple）”选项，可一次性创建多个副本并分别指定不同坐标位置。

3. 旋转（ROTATE/RO）
   当需要通过改变角度调整坐标时，旋转命令可绕指定基点旋转对象，间接实现坐标变换，操作需指定基点和旋转角度（如90°或-45°），将倾斜的直线旋转至水平状态，输入RO→选择直线→指定基点→输入旋转角度0°，结合“参照（Reference）”选项，可通过指定两个点定义参照角度，再输入目标角度，实现精确角度调整。

4. 对齐（ALIGN/AL）
   对齐命令是修改坐标的高级工具，可通过定义源点与目标点的对应关系，同时实现对象的移动、旋转和缩放，操作时需依次选择对象，指定1-3对源点与目标点，将矩形的一个角对齐至斜线端点，输入AL→选择矩形→指定源点1（矩形角点）→指定目标点1（斜线端点）→指定源点2（矩形另一角点）→指定目标点2（斜线上另一点）→选择“否（N）”不缩放，对齐命令特别适用于调整倾斜或错位对象的坐标匹配。

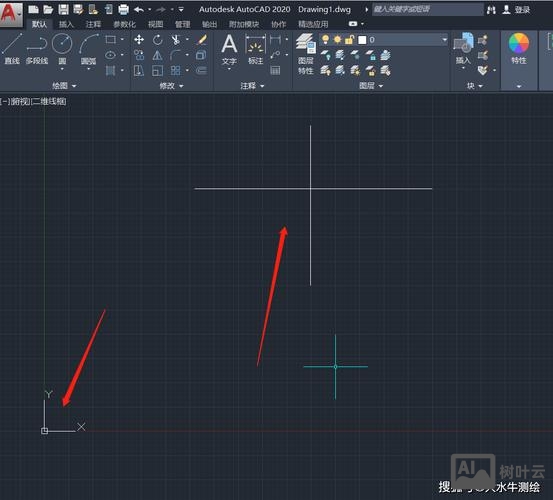

   （图片来源网络，侵删）

精确坐标输入方法

1. 绝对坐标输入
   直接输入相对于坐标系原点(0,0)的坐标值，格式为“X,Y”（二维）或“X,Y,Z”（三维），输入“100,200”表示将对象移动至X轴100、Y轴200的位置，在命令行提示指定点时，直接输入坐标值即可。

2. 相对坐标输入
   基于上一点位置的坐标增量，格式为“@ΔX,ΔY”，从当前点(50,50)向右移动30、向上移动20，输入“@30,20”，相对坐标适用于连续偏移操作，可减少计算绝对坐标的步骤。

3. 极坐标输入
   通过距离和角度定位点，格式为“@距离<角度”，从当前点出发，沿45°方向移动50单位，输入“@50<45”，极坐标常用于角度明确的定位场景，如绘制斜线或圆形阵列。

4. 对象捕捉（OSNAP）
   开启对象捕捉功能（如端点、中点、交点等），可通过鼠标捕捉已有对象的特征点作为坐标参考，避免手动输入误差，在状态栏右键点击“对象捕捉”可设置捕捉模式，或输入命令OSNAP进行配置。


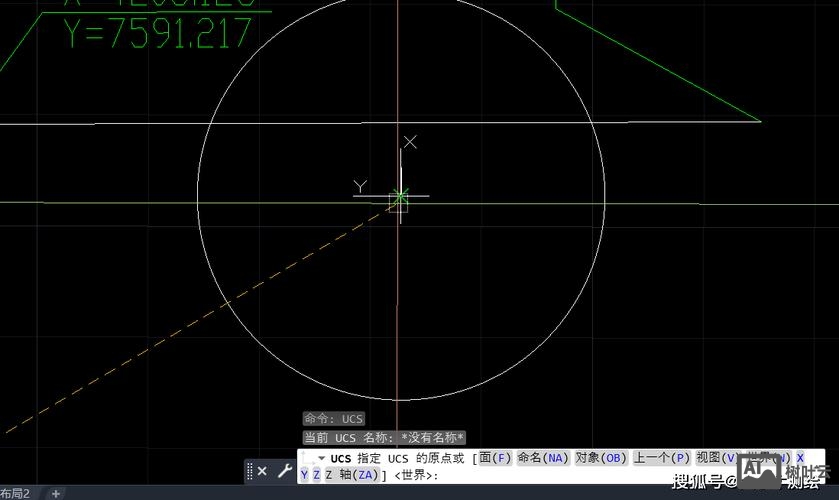

   （图片来源网络，侵删）

批量坐标修改技巧

1. 属性块（BLOCKATTRIB）编辑
   若对象为属性块，可通过“块属性管理器（BATTMAN）”修改属性的坐标值，调整标题栏中文字的位置，选择块→编辑属性→在“属性”选项卡中修改X、Y坐标值。

2. 图纸集与外部参照（XREF）
   当修改外部参照文件的坐标时，需打开源文件进行调整，或通过“绑定（XBIND）”命令将外部参照转换为块后再修改，在图纸集中，可通过“图纸集特性”统一调整视图坐标。

3. LISP程序批量处理
   对于重复性坐标修改任务，可编写简单的LISP程序实现自动化，以下LISP代码可将选中对象的所有X坐标值增加10：

   (defun c:incrx (/ ename entlist)
     (setq ename (car (entsel)))
     (setq entlist (entget ename))
     (foreach item entlist
       (if (= (car item) 10)
         (setq entlist (subst (list 10 (+ (cadr item) 10) (caddr item) (cadddr item)) item entlist))
       )
     )
     (entmod entlist)
   )

   加载LISP程序后,输入命令“INCRX”选择对象即可批量修改X坐标。

注意事项

1. 坐标系切换
   在三维建模中，需注意世界坐标系（WCS）与用户坐标系（UCS）的区别，通过“UCS”命令可自定义坐标系原点及方向，确保坐标修改方向正确。

2. 动态输入（DYN）控制
   开启动态输入时，命令行提示会显示在光标附近，可直接输入坐标值，关闭动态输入则需在命令行操作，根据绘图习惯选择合适模式。

3. 图纸比例与单位
   修改坐标前需确认图纸单位（如毫米、米）和比例，避免因单位不匹配导致坐标值错误，通过“单位（UNITS）”命令可检查或修改单位设置。

相关问答FAQs

Q1: 如何快速将多个对象对齐到同一水平线上？
A1: 可使用“对齐（AL）”命令结合对象捕捉实现：输入AL→选择所有对象→指定源点为对象的下端点→指定目标点为水平线上的任意一点→当提示“是否基于对齐点缩放对象？”时选择“否”，也可使用“移动（M）”命令，捕捉对象下端点为基点，再捕捉水平线上的目标点完成对齐。

Q2: 修改坐标后对象位置异常，如何恢复？
A2: 若修改后位置错误，可通过以下方法恢复：①输入“放弃（U）”或“Ctrl+Z”撤销最近操作；②若已保存，通过“修复（RECOVER）”命令修复文件；③检查坐标系是否被误操作切换，输入“WCS”恢复世界坐标系；④确认对象捕捉设置是否正确，避免捕捉到错误点导致偏移。
