CAD图形旋转命令怎么用？

在CAD软件中，图形旋转命令是编辑操作中非常基础且高频使用的功能，主要用于调整图形对象的方向和角度，以满足设计布局、尺寸标注或视图调整等需求，无论是二维绘图还是三维建模，旋转命令都发挥着不可替代的作用，本文将详细解析CAD图形旋转命令的使用方法、操作步骤、高级技巧及注意事项,帮助用户全面掌握这一工具。

旋转命令的基本概念与调用方式

旋转命令（ROTATE）的核心功能是将选定的图形对象绕指定的基点旋转指定的角度，在AutoCAD中，调用旋转命令主要有三种方式：

1. 功能区操作：切换至“常用”选项卡，在“修改”面板中点击“旋转”按钮（图标为一个圆形箭头）。
2. 命令行输入：在命令行直接输入ROTATE（或快捷键RO），按回车键确认。
3. 工具栏调用：在经典工作界面中，通过“修改”工具栏的旋转图标启动命令。

调用命令后，CAD会提示用户选择对象，此时需框选或点选需要旋转的图形，完成后按回车键确认选择，接下来需要指定旋转基点，基点是旋转过程中图形位置固定的参考点，相当于旋转的“支点”，基点的选择直接影响旋转后图形的位置，通常选择图形的特征点（如端点、圆心、交点等）。

旋转角度的输入方式

旋转角度的输入是旋转操作的关键环节，CAD提供了多种角度输入方式，以满足不同设计需求：

参考线旋转是较为高级的功能，例如将一个倾斜的矩形旋转至水平状态时，可先选择矩形上倾斜边的两个端点定义参考角度（如当前倾斜角为30°），再输入目标角度0，矩形会自动旋转至水平状态，这一功能避免了手动计算角度的繁琐,尤其适用于复杂图形的对齐操作。

旋转命令的高级选项与技巧

1. 复制旋转（Copy选项）
   在指定旋转角度前，命令行会提示“指定旋转角度，或 [复制(C)/参照(R)] <默认值>”，输入C可选择“复制”模式，此时图形会在旋转的同时保留原对象，生成一个新的旋转副本，这一功能常用于创建环形阵列或对称图形，例如绘制齿轮齿形时，可通过复制旋转快速生成多个均匀分布的齿。

2. 三维旋转（3DROTATE）
   对于三维模型，需使用3DROTATE命令（功能区位于“常用”选项卡“修改”面板），调用命令后，需选择对象并指定旋转轴（三维空间中的X、Y或Z轴，或自定义轴），然后通过拖拽控制点调整旋转角度，三维旋转支持动态旋转预览，可直观调整模型朝向。

3. 夹点旋转
   选中图形后，图形关键点会显示为蓝色夹点，单击旋转基点（如圆心）使其激活，右键选择“旋转”，或直接按空格键切换至旋转模式，此时拖拽鼠标即可旋转图形，夹点旋转无需调用命令，适合快速调整小角度或临时修改。

4. 旋转与UCS坐标系
   在复杂绘图中，可通过调整用户坐标系（UCS）简化旋转操作，当需要将图形沿倾斜方向旋转时，可先将UCS旋转至与倾斜方向对齐，再使用常规旋转命令,避免角度计算错误。


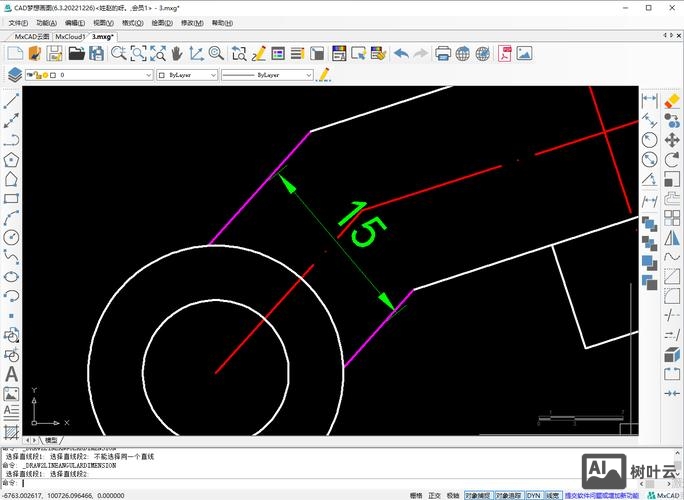

   （图片来源网络，侵删）

旋转操作的注意事项

1. 基点选择的重要性：错误的基点会导致图形位置偏移，例如旋转门时，基点应设置在门轴位置，而非门板中心。
2. 图层与对象特性：旋转操作不会改变图形的图层、颜色或线型，但若图形块（Block）中有未分解的子对象，旋转可能影响整体结构。
3. 视图与比例：在缩放后的视图中旋转图形时，需注意实际旋转角度与视觉角度的差异，建议使用“实时缩放”确保视图比例准确。
4. 精度控制：对于需要高精度的设计（如机械制图），建议通过命令行输入精确角度值,避免鼠标拖拽的误差。

相关问答FAQs

问题1：如何将图形旋转至与某条直线对齐？
解答：使用旋转命令的“参照”模式，具体步骤如下：

1. 调用ROTATE命令，选择需旋转的图形并指定基点（如图形的一个角点）。
2. 输入R选择“参照”模式，根据提示先选择参考直线的第一个端点，再选择第二个端点（此时系统会自动计算参考角度）。
3. 最后选择目标直线上的两个点，图形将自动旋转至与目标直线对齐。

问题2：旋转图形时如何保持原位置不变并生成副本？
解答：在旋转命令中启用“复制”选项，操作步骤如下：

1. 调用ROTATE命令，选择图形并指定基点。
2. 输入C选择“复制”模式，此时命令行会提示“指定旋转角度”。
3. 输入旋转角度或通过鼠标拖拽确定，完成后原图形保留，同时生成一个旋转后的副本。
   用户应能全面掌握CAD图形旋转命令的操作方法及高级应用,灵活应对各类绘图场景中的旋转需求。
