CAD常规命令有哪些？

CAD（计算机辅助设计）作为工程设计领域的核心工具，其常规命令是用户高效完成绘图、编辑、标注等操作的基础，熟练掌握这些命令，不仅能大幅提升绘图效率，还能确保图纸的准确性和规范性，以下从绘图类、编辑类、标注类、辅助工具类及视图控制类五个维度,详细解析CAD常规命令的功能与应用场景。

绘图类命令

绘图类命令是构建图形元素的基础，主要包括直线、多段线、圆、矩形等基本几何图形的绘制。

• 直线（L）：用于绘制连续的直线段，通过指定起点和终点即可创建，配合“正交（F8）”可绘制水平或垂直线，输入“@长度<角度”可绘制斜线（如“@100<30”表示长度100、角度30度的线段）。
• 多段线（PL）：可绘制由直线和圆弧组成的连续线条，且整体作为一个对象，通过设置“宽度（W）”参数，可创建箭头、带宽度的道路等复杂图形，适合绘制剖面线或地形轮廓。
• 圆（C）：提供多种绘制方式，如“圆心、半径（R）”“两点（2P）”“三点（3P）”或“相切、相切、半径（T）”，绘制与两已知直线相切的圆时，需先选择“T”选项，再指定半径。
• 矩形（REC）：通过指定对角点绘制矩形，支持“倒角（C）””“圆角（F）””“宽度（W）”等参数，可快速带键槽、圆角特征的机械零件轮廓。
• 圆弧（A）：绘制方式包括“三点（3P）”“起点、圆心、端点（SCE）”等，需根据设计需求选择合适的方式，例如绘制门弧时常用“起点、圆心、角度（S）”选项。

编辑类命令

编辑类命令用于修改已有图形，包括移动、复制、修剪、延伸等操作，是优化图形结构的关键。

• 移动（M）：将对象从原位置平移至新位置，需指定基点和目标点，结合“对象捕捉（F3）”可精确定位，如将圆移动到直线中点。
• 复制（CO/CP）：创建对象的副本，可通过“阵列（A）”选项实现多重复制（如环形阵列或矩形阵列），适合绘制均布孔洞或重复结构。
• 修剪（TR）：以其他对象为边界剪切多余部分，需先选择边界对象，再点击要修剪的元素，修剪两条相交直线中的多余段时，需先选择两条直线作为边界，再点击需删除的部分。
• 延伸（EX）：将对象延伸至指定边界，操作与修剪类似，先选择边界，再点击需延伸的对象，常用于调整线条长度至参考线。
• 偏移（O）：创建与原对象平行的新对象，可设置偏移距离，用于绘制平行线、等距边框等，如绘制多层墙体时，可向外偏移外墙线生成内墙线。

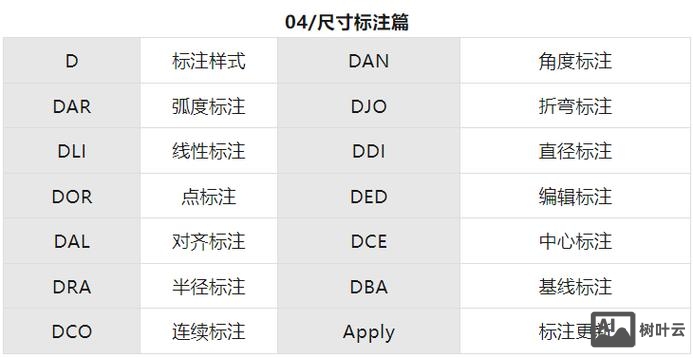

标注类命令

标注类命令用于添加尺寸、文字等注释信息，确保图纸的可读性和生产指导性。

• 线性标注（DLI）：标注水平或垂直方向的尺寸，需指定两点作为尺寸界线的起点和终点。
• 对齐标注（DAL）：标注倾斜对象的实际长度，尺寸线与对象平行，适合标注斜边的真实尺寸。
• 半径/直径标注（DRA/DDI）：分别标注圆或圆弧的半径和直径，需选择圆弧或圆对象，并指定尺寸线位置。
• 文字（T/MT）：单行文字（T）适合添加简短注释，多行文字（MT）可输入段落文本，支持字体、高度、颜色等格式设置，用于填写技术要求或标题栏。

辅助工具类命令

辅助工具类命令通过设置环境参数提升绘图精度和效率，如对象捕捉、图层管理等。

• 对象捕捉（F3）：开启后可自动捕捉端点、中点、圆心等关键点，避免手动输入坐标误差，是精确绘图的必备功能。
• 图层（LA）：通过创建不同图层（如“中心线层”“尺寸层”），可分类管理图形对象，便于修改和显示控制，隐藏辅助线时，只需关闭对应图层即可。
• 块定义（B）：将常用图形（如螺栓、门窗）定义为块，插入时可统一缩放和旋转，减少重复绘图工作，同时修改块定义后所有实例同步更新。

视图控制类命令

视图控制类命令用于调整图形显示方式，方便观察和编辑复杂细节。

• 缩放（Z）：通过“实时（R）”“窗口（W）”等选项放大或缩小视图，例如输入“Z空格E”可显示全部图形范围。
• 平移（P）：移动视图而不改变图形比例，适合查看图纸局部细节。
• 视图命名（V）：保存当前视图状态，便于快速切换至特定视角，如切换至“主视图”或“局部放大视图”。

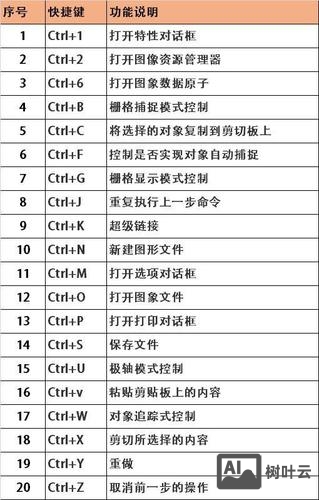

以下为常用CAD命令的快捷键及功能总结：

相关问答FAQs

Q1：如何快速绘制多个等间距的图形？
A：使用“偏移（O）”命令结合“阵列（AR）”可实现，先绘制一个矩形，通过“偏移”生成等距的多个矩形，再输入“AR”选择“矩形阵列”，设置行数、列数及间距，即可快速完成等间距图形的批量绘制。

Q2：CAD中如何确保图形尺寸的精确性？
A：可通过以下方法提升精度：1）开启“对象捕捉（F3）”和“动态输入（F12）”，实时捕捉关键点；2）使用“极轴追踪（F10）”设置角度增量，确保线条角度准确；3）绘制前输入“UNITS”命令，设置合适的单位类型和精度,避免尺寸误差。
