CAD裁切命令怎么用？

CAD裁切命令是计算机辅助设计（CAD）软件中用于修剪或延伸对象以与其他对象相交的核心工具，广泛应用于机械设计、建筑工程、电子电路等领域，通过该命令，用户可以快速删除对象的指定部分，或精确调整对象长度，从而提高绘图效率和准确性，本文将详细介绍CAD裁切命令的使用方法、操作步骤、应用场景及注意事项,并结合实例说明其操作逻辑。

CAD裁切命令的基本概念与类型

CAD裁切命令主要包括“修剪”（TRIM）和“延伸”（EXTEND）两种功能，二者均基于边界对象的交点进行操作，在大多数CAD软件（如AutoCAD）中，二者可通过同一命令入口调用，通过选项切换实现不同功能。

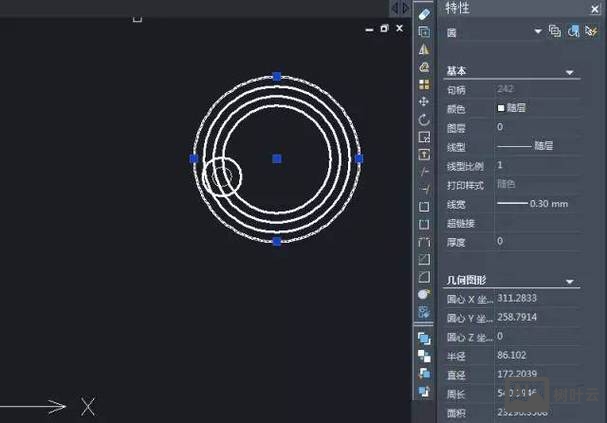

• 修剪（TRIM）：以选定边界为参考，删除对象边界之外的部分，将一条长直线修剪至与圆相交的交点处。
• 延伸（EXTEND）：以选定边界为参考，将对象延伸至边界位置，将一条短直线延伸至与矩形边相交。

部分CAD软件还提供“快速修剪”（Quick Trim）或“断开”（BREAK）等衍生命令,用于更灵活的局部裁切操作。

CAD裁切命令的操作步骤

以AutoCAD为例，裁切命令的标准操作流程如下：

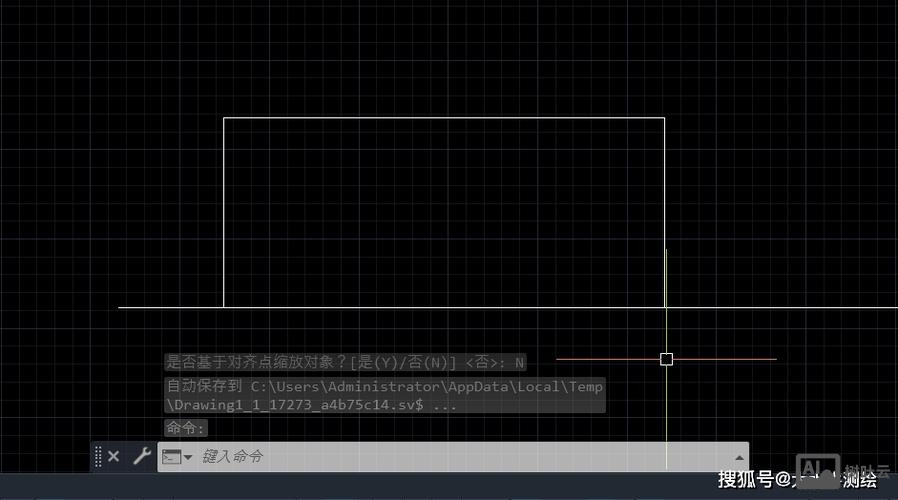

激活命令

• 输入命令TRIM（或EXTEND）后按回车键，或通过功能区“修改”面板中的“修剪”按钮调用。

选择边界对象

• 命令行提示“选择对象”时，需先选择作为裁切或延伸基准的对象（如直线、圆弧、多段线等）。
• 可通过“栏选”（Fence）或“窗交”（Crossing）方式批量选择边界，提高效率。
• 若直接按回车键，则所有对象自动被视为边界。

选择要修剪或延伸的对象

• 完成边界选择后，命令行提示“选择要修剪的对象”，此时点击目标对象上需要删除或保留的部分。
• 修剪示例：若需删除直线超出圆的部分，则点击直线位于圆外部的区域。
• 延伸示例：若需将直线延伸至矩形边，则点击直线靠近矩形的一端。

使用命令选项

• 栏选（F）：通过绘制一条临时直线，选择所有与该直线相交的对象作为裁切目标。
• 窗交（C）：通过矩形窗口选择与窗口相交的对象。
• 投影（P）：在三维绘图时，设置投影方式（如“无”“用户坐标系”“视图”）。
• 边（E）：控制是否延伸到隐含交点，选择“延伸”时，即使对象未与边界直接相交也可操作。

完成操作

• 按回车键或右键确认，退出命令。

CAD裁切命令的应用场景与实例

机械设计中的轮廓修剪

在绘制零件图时，常需通过裁切命令去除多余线条，绘制一个带键槽的轴时，可用圆作为边界修剪轴的轮廓线，形成键槽开口。

建筑图纸中的门窗开洞

在墙体平面图中，需通过修剪命令为门窗预留洞口，具体步骤为：

1. 绘制门窗矩形边界；
2. 以墙体为边界，选择矩形内部区域进行修剪，形成洞口。

电路设计中的导线连接

在PCB设计中，可用裁切命令调整导线长度，使其与元件引脚精确对接，删除导线超出焊盘的部分，避免短路风险。

CAD裁切命令的注意事项

1. 边界对象的选择：边界必须与待裁切对象实际或隐含相交，否则操作无效。
2. 复杂对象的处理：对于多段线、块或外部参照等复杂对象，需先分解（EXPLODE）再进行裁切。
3. 图层管理：若裁切对象与边界位于不同图层，结果将继承当前图层的属性。
4. 动态输入设置：建议开启“动态输入”功能，实时预览裁切效果，减少误操作。

CAD裁切命令与其他修改命令的对比

相关问答FAQs

问题1：为什么CAD裁切命令提示“未找到有效的边界”？
解答：通常是因为所选边界对象与待裁切对象未实际或隐含相交，解决方法包括：

• 检查边界对象是否与裁切目标存在交点；
• 使用“边（E）”选项中的“延伸”模式，允许隐含交点裁切；
• 确保边界对象未被锁定或冻结在不可见图层。

问题2：如何快速批量裁切多个对象？
解答：可通过以下方法提高效率：

• 使用“栏选（F）”选项，绘制一条直线穿过所有需裁切的对象；
• 按住Shift键反向选择，将修剪对象转换为延伸对象（反之亦然）；
• 在选择边界时输入“ALL”，自动选择所有可见对象作为边界。

通过掌握CAD裁切命令的技巧与逻辑，用户可以显著提升绘图精度和效率,是CAD操作中不可或缺的基础技能。
