CAD2010中的延伸命令（Extend）是一个用于将对象精确延伸到其他对象的边界上的重要工具，尤其在绘制复杂的工程图纸时，能够有效提高绘图效率和精度，该命令位于“修改”工具栏中，图标通常显示为一条直线延伸至另一条直线的末端，或通过命令行输入“EXTEND”来调用，延伸命令的操作逻辑是选择作为边界的对象，然后选择需要延伸的对象，使其精确到达边界位置，以下将从命令的基本原理、操作步骤、实用技巧、常见问题及注意事项等方面进行详细说明。
延伸命令的基本原理与适用场景
延伸命令的核心功能是“延伸至边界”，其操作前提是存在明确的边界对象（如直线、圆弧、多段线等）和需要延伸的对象，延伸对象必须与边界对象相交或能够延伸后相交，否则无法执行延伸操作，该命令适用于以下场景：1. 绘制管道或线路时，需要将线段延伸至指定的交点；2. 修改图形时，将未闭合的轮廓延伸至闭合状态；3. 调整机械零件的边缘，确保尺寸精确，在绘制建筑平面图时，墙体线可能需要延伸至轴线位置，此时使用延伸命令可快速完成操作，避免手动调整的误差。
延伸命令的操作步骤
使用CAD2010的延伸命令时,需严格按照以下步骤操作，以确保结果准确：
调用命令：通过“修改”工具栏中的“延伸”按钮，或在命令行输入“EXTEND”并按回车键，此时命令行提示“当前设置：投影=UCS，边=无，选择边界的边…”。
选择边界对象：系统会要求用户选择作为延伸边界的对象，可以选择一个或多个对象作为边界，例如直线、圆、多段线等，选择完成后按回车键确认，若直接按回车键，则所有对象都会被视为潜在边界，但这种方式可能影响效率，建议明确选择边界。

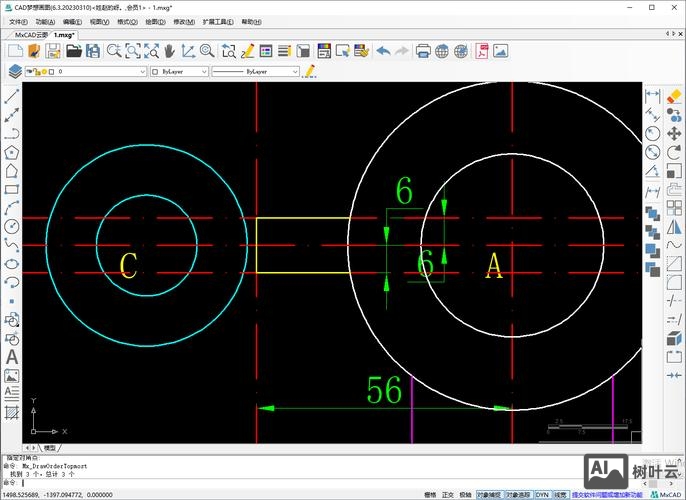

（图片来源网络，侵删）选择要延伸的对象：选择边界后，命令行提示“选择要延伸的对象，或按住Shift键选择要修剪的对象，[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：”，此时点击需要延伸的对象，系统会自动将其延伸至最近的边界，若需要延伸多个对象，可连续选择，完成后按回车键结束命令。
选项说明：在延伸过程中，命令行提供多个选项，可根据需求调整：
- 栏选(F)：通过绘制一条直线来选择多个延伸对象，适用于批量操作。
- 窗交(C)：通过矩形窗口选择与窗口相交的对象，提高选择效率。
- 投影(P)：设置延伸的投影模式，包括“无”（三维延伸）、“UCS”（在当前XY平面延伸）、“视图”（沿视图方向延伸），默认为“UCS”。
- 边(E)：控制是否延伸到实际交点，选择“延伸”时，即使对象与边界不相交，也可延伸至虚拟交点；选择“无”时，仅延伸至实际交点。
- 放弃(U)：撤销上一步操作，便于修正错误。
延伸命令的实用技巧与注意事项
快速选择边界：若边界对象较多，可使用“窗交”或“栏选”选项快速选择，避免逐一点击，在绘制复杂的机械装配图时，可通过“窗交”一次性选择所有零件轮廓作为边界。
与修剪命令的切换：在延伸命令执行过程中，按住Shift键可临时切换为修剪命令，直接修剪多余对象，无需退出当前命令，这一技巧在修改图形时非常实用，可减少命令切换的频率。
（图片来源网络，侵删）延伸多段线与圆弧：延伸多段线时，系统会延伸整个多段线而非单个线段；延伸圆弧时，延伸方向取决于圆弧的起点和终点，需注意延伸后的圆弧是否与设计意图一致。

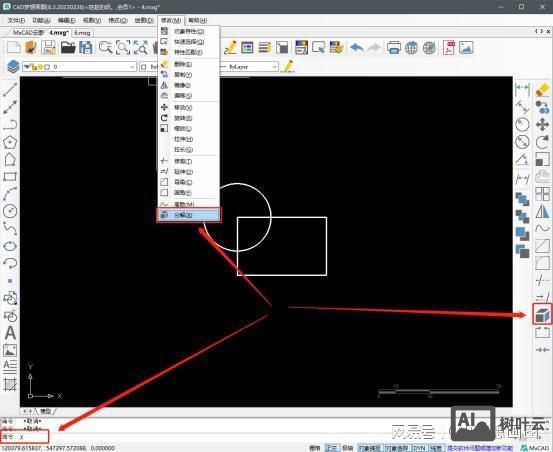

边界对象的限制：延伸对象必须与边界位于同一平面内，否则无法延伸，边界对象不能是块、文本或标注等特殊对象，需先分解（Explode）才能使用。
精确延伸的控制：通过“边(E)”选项可设置是否延伸至虚拟交点，绘制两条平行线时，若选择“延伸”模式，可使其在虚拟交点处闭合，适合绘制某些特殊图形。
常见问题与解决方法
延伸对象无法延伸至边界：可能是延伸对象与边界未相交且“边”选项设置为“无”，解决方法是检查“边(E)”选项，将其设置为“延伸”，或调整对象位置使其与边界相交。
延伸后对象方向错误：延伸圆弧或多段线时，可能出现延伸方向与预期相反的情况，此时需检查对象的起点和终点位置，或通过“特性”面板调整延伸方向。
相关问答FAQs
Q1：延伸命令是否可以延伸三维对象？
A：CAD2010的延伸命令默认在当前UCS平面内延伸三维对象，若需进行三维延伸，需将“投影(P)”选项设置为“无”，并确保延伸对象与边界位于同一三维平面内，否则，可能需要使用三维延伸工具或手动调整。
Q2：如何快速延伸多个对象到同一边界？
A：使用“窗交(C)”选项可快速选择多个延伸对象，具体操作为：调用延伸命令后选择边界对象，然后在命令行输入“C”，通过矩形窗口框选所有需要延伸的对象，系统会自动将其延伸至边界，无需逐个选择。
