AutoCAD操作命令有哪些？

在AutoCAD的操作中,命令是用户与软件交互的核心，掌握常用命令能大幅提升绘图效率，以下从基础绘图、编辑修改、显示控制、图层管理及高级功能五个维度，详细解析AutoCAD的典型操作命令及其应用场景。

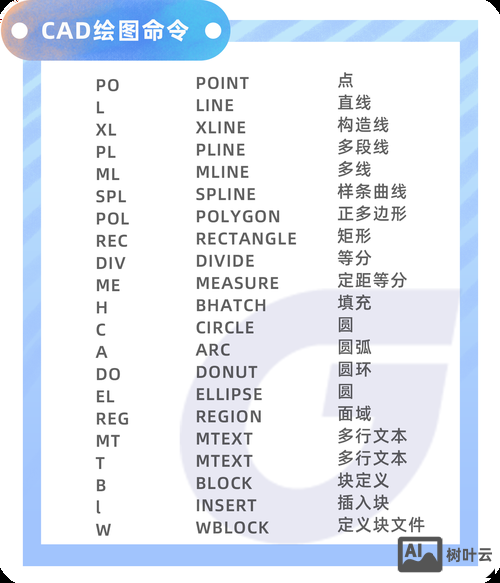

基础绘图命令

基础绘图命令是构建图形的起点,包括直线、圆、矩形等基本元素。

• 直线（L/Line）：通过输入起点和终点坐标绘制直线，支持输入相对坐标（如@100,0）或极坐标（如@50<30）。
• 圆（C/Circle）：提供多种绘制方式，如“圆心、半径”（默认）、“两点”（2P）、“三点”（3T）或“相切、相切、半径”（TTR）。
• 矩形（REC/Rectangle）：通过指定对角点绘制矩形，可使用“倒角（C）”或“圆角（F）”选项设置边角样式。
• 多段线（PL/Pline）：绘制由直线和圆弧组成的连续线段，可统一设置线宽，适合绘制轮廓或箭头。
• 图案填充（H/Hatch）：在封闭区域内填充预定义图案（如ANSI31），可通过“角度”和“比例”调整填充效果。

编辑修改命令

编辑命令用于调整已有图形的形状、位置或属性，是细化图形的关键。

• 移动（M/Move）：将对象从原位置平移至新位置，需指定基点和目标点。
• 旋转（RO/Rotate）：绕指定基点旋转对象，可输入角度值或通过“参照（R）”选项对齐对象。
• 修剪（TR/Trim）：以其他对象为边界剪切多余部分，需先选择边界对象，再点击要修剪的线段。
• 延伸（EX/Extend）：将对象延伸至指定边界，操作逻辑与修剪类似。
• 偏移（O/Offset）：创建与原对象平行的新对象，可设置距离（如10）或通过“通过（T）”选项指定新对象通过的点。
• 阵列（AR/Array）：生成按规律排列的多个副本，包括“矩形阵列”（行、列间距）和“极轴阵列”（项目数、填充角度）。

显示控制命令

显示命令用于调整视图范围和观察角度,方便查看局部或整体图形。

• 缩放（Z/Zoom）：常用子命令包括“实时（R）”动态缩放、“窗口（W）”框选放大、“全部（A）”显示所有图形。
• 平移（P/Pan）：移动视图而不改变显示比例，常与缩放命令配合使用。
• 视图命名（V/View）：保存当前视图状态，便于快速切换到特定视角。

图层管理命令

图层管理是组织复杂图形的核心工具,通过分层控制实现对象分类显示。

• 图层（LA/Layer）：打开图层特性管理器，可创建新图层（如“墙体”“门窗”）、设置颜色（如红色）、线型（如CENTER）或线宽（0.3mm）。
• 图层状态管理器：保存图层配置（如“打印”“编辑”），避免重复设置。
• 图层匹配（LAYMCH）：将选定对象的图层属性匹配至目标对象，统一图层规范。

高级功能命令

高级命令提升绘图精度与效率,适用于专业场景。

• 块定义（B/Block）：将多个对象组合为单一对象（如“门”），便于重复使用，支持“属性（ATTDEF）”添加文字信息。
• 尺寸标注（DIM/DIMALIGNED）：包括线性标注（水平/垂直）、对齐标注（倾斜对象）、半径标注（圆弧）等，可通过“标注样式（D）”统一格式。
• 查询（ID/AREA）：查询点的坐标（ID）、封闭区域的面积（AREA）或对象长度（LIST）。

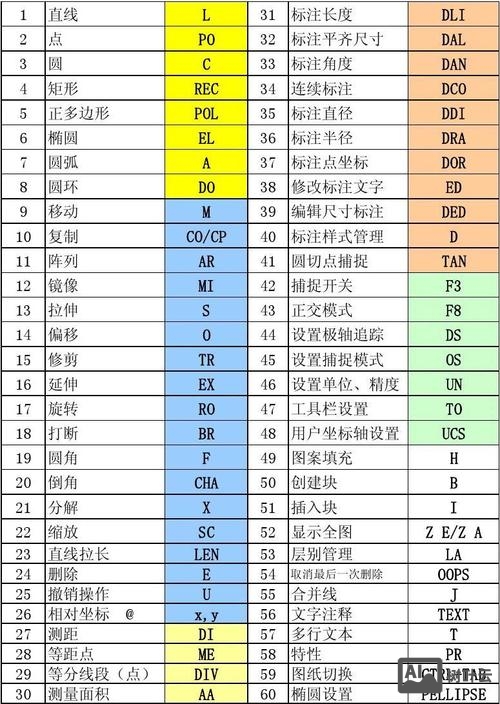

以下为常用快捷键及功能总结表：
| 命令缩写 | 全称 | 主要功能 |
|———-|————–|——————————|
| L | Line | 绘制直线 |
| O | Offset | 偏移复制对象 |
| TR | Trim | 修剪对象 |
| LA | Layer | 管理图层 |
| B | Block | 创建块定义 |
| DIM | Dimension | 标注尺寸 |

相关问答FAQs

Q1：如何快速修剪多个重叠对象？
A：使用“TRIM”命令后，输入“F”（栏选），绘制一条直线穿过所有需修剪的对象，再点击要删除的部分，可一次性批量修剪，无需逐个选择边界。

Q2：为什么创建的块插入后显示为白色或无法显示？
A：通常因块定义的颜色设置为“随层（BYLAYER）”或“随块（BYBLOCK）”，而当前图层颜色为白色（与背景色相同），解决方法：进入“图层特性管理器”，修改目标图层的颜色为非白色；或在块定义时直接设置对象颜色为固定值（如“红色”）。
