CAD清除命令怎么用？

在AutoCAD中,清除命令是用于删除图形中不需要的对象或优化文件的重要工具，主要包括PURGE、OVERKILL、AUDIT等命令，它们分别针对不同的清理需求，能有效提升绘图效率和文件管理能力，以下从命令功能、操作步骤、应用场景及注意事项等方面进行详细说明。

PURGE命令：清理未使用的命名对象

PURGE命令主要用于删除图形中未被引用的命名对象,如图层、文字样式、标注样式、块、线型等，这些对象可能因误操作或编辑残留，导致文件冗余。

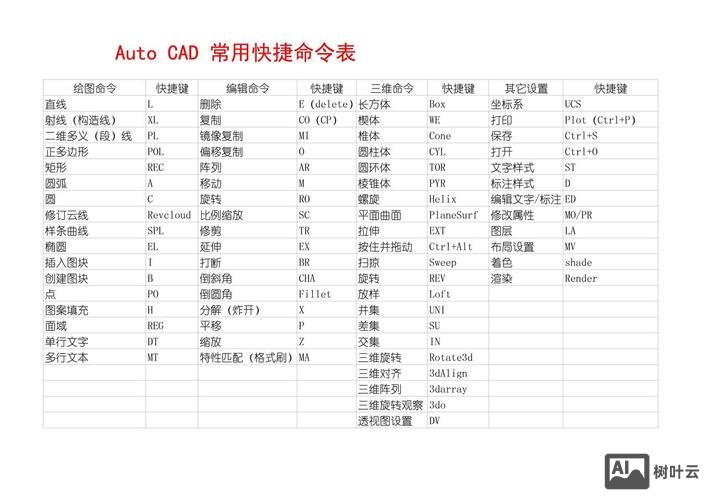

命令启动方式

• 菜单栏：选择“文件”→“图形实用工具”→“清理”；
• 命令行：输入PURGE（或快捷键PU）并按回车键；
• 功能区：在“管理”选项卡中点击“清理”按钮。

操作步骤

执行PURGE命令后,系统弹出“清理”对话框，包含以下核心选项：

• 查看能清理的项目：显示所有未被引用的命名对象类型，可勾选“确认要清理的每个项目”逐个确认删除；
• 查看不能清理的项目：显示当前被引用的对象，无法直接清理；
• 清理嵌套项目：勾选后可清理子级未使用对象（如块内的未使用图层）；
• 确认清理：单击“清理”按钮，系统自动删除选中项，或单击“全部清理”一次性处理所有可清理项目。

应用场景

• 删除废弃的图层（如临时辅助图层）；
• 清理无用的块定义（如已删除的家具块）；
• 移除未使用的文字样式或标注样式,简化样式列表。

注意事项

• 建议在保存文件前执行PURGE,避免误删正在使用的对象；
• 对于复杂图形,可多次执行“全部清理”，直至“清理”对话框显示“没有可以清理的项目”。

OVERKILL命令：删除重复或重叠对象

OVERKILL命令（全称OVERKILL，需通过命令行输入或自定义添加到功能区）用于检测并删除图形中的重复对象，如完全重合的直线、圆、多段线等，以及部分重叠的线段，有效减少图形冗余。

命令启动方式

• 命令行：输入OVERKILL并按回车键；
• 自定义添加：通过“CUI”命令将OVERKILL添加到快速访问工具栏或功能区。

操作步骤

执行命令后弹出“删除重复对象”对话框，主要参数设置如下：

• 忽略属性：勾选后保留不同属性的对象（如颜色不同的重复线）；
• 忽略图层：勾选后跨图层删除重复对象；
• 优化：选择“直线”或“圆”等特定对象类型，提高处理精度；
• 公差：设置对象重合的容差范围（如0.001mm），小于该值判定为重复。

应用场景

• 清理因多次复制粘贴产生的重叠线段；
• 合并断开的连续线段（如道路轮廓线）；
• 删除完全相同的块或文字对象。

注意事项

• 处理前建议备份文件,避免误删重要对象；
• 对于复杂曲线,可适当调整公差值，确保精度。

AUDIT命令：修复损坏的图形数据

AUDIT命令主要用于检测并修复图形中的错误数据,这些错误可能导致清理命令失效或文件异常，是PURGE和OVERKILL的前置处理步骤。

命令启动方式

• 菜单栏：选择“文件”→“图形实用工具”→“核查”；
• 命令行：输入AUDIT并按回车键。

操作步骤

执行命令后,命令行提示“是否修复检测到的任何错误？[是(Y)/否(N)] ”，输入Y并回车，系统自动修复错误并生成报告。

应用场景

• 图形文件无法打开或频繁崩溃；
• PURGE命令无法清理特定对象；
• 对象显示异常（如线条断裂或错位）。

清理命令的综合应用流程

针对大型或复杂图形,建议按以下顺序执行清理操作：

1. 备份文件：清理前保存副本，防止数据丢失；
2. 执行AUDIT：修复潜在错误，确保后续命令正常；
3. 执行OVERKILL：删除重复对象，减少冗余数据；
4. 执行PURGE：清理未使用的命名对象，压缩文件大小；
5. 保存文件：使用另存为（SAVEAS）并勾选“DWG选项”，进一步优化文件结构。

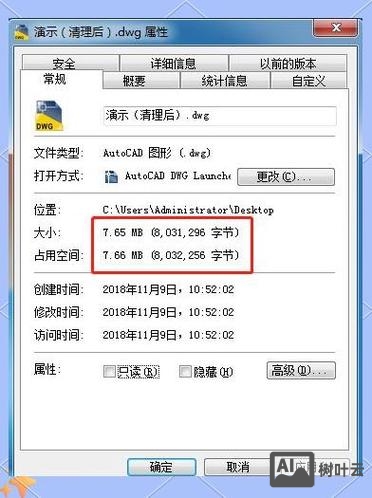

清理效果对比表

常见问题与解决方法

1. 问题：PURGE命令无法清理某些图层或块。
   解答：可能因对象被外部参照或复杂块引用，需先拆分外部参照或编辑块定义，或使用AUDIT命令修复图形错误后再清理。


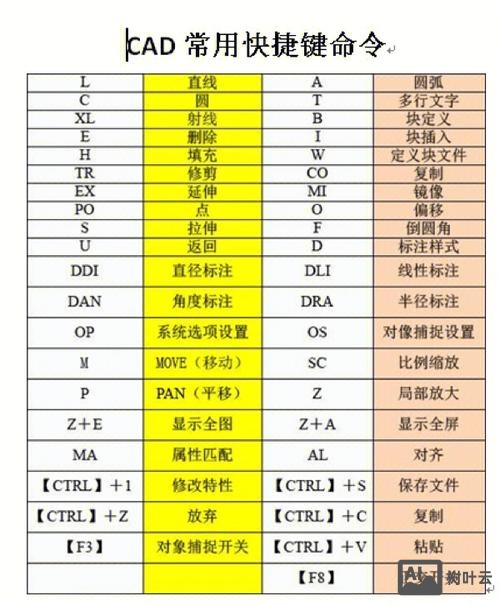

   （图片来源网络，侵删）

2. 问题：OVERKILL命令误删了部分对象。
   解答：调整公差值（如增大至0.01mm）避免过度删除，或勾选“忽略图层”限制处理范围；清理前务必备份文件，以便恢复误删对象。

相关问答FAQs

Q1：为什么执行PURGE后文件大小未明显减少？
A1：可能因图形中存在大量重复实体或未释放的临时数据，建议先执行OVERKILL删除重复对象，再通过“文件”→“另存为”并选择“DWG选项”中的“压缩”功能进一步优化文件。

Q2：如何批量清理多个DWG文件中的冗余对象？
A2：可使用AutoCAD的“脚本”功能编写PURGE和OVERKILL命令序列，或借助第三方工具（如CADPurger）批量处理多个文件，提升清理效率。
