CAD弯曲命令怎么用？

在CAD软件中，弯曲命令（通常指“弯曲”或“弯曲几何”工具）是用于修改对象形状的重要功能，尤其适用于需要对直线、多段线、圆弧等对象进行精确弯曲变形的场景，该命令通过定义弯曲的基点、方向和角度，实现对对象的非破坏性编辑，广泛应用于机械设计、建筑建模和工业绘图等领域，以下从功能原理、操作步骤、参数设置及注意事项等方面详细解析CAD弯曲命令的使用方法。

弯曲命令的功能原理

弯曲命令的核心是通过数学算法调整对象的控制点，使其在指定轴向上发生弹性变形，与传统的“修剪”或“延伸”命令不同，弯曲命令不删除对象的部分几何，而是整体改变其曲率，将一条直线弯曲为圆弧，或将矩形边缘调整为曲线，该命令通常支持两种弯曲模式：平面弯曲（在二维平面内变形）和三维弯曲（沿空间路径变形）,具体取决于CAD软件的版本和对象类型。

操作步骤（以AutoCAD为例）

1. 选择对象：启动弯曲命令（快捷键BX或通过“修改”面板选择“弯曲”工具），使用鼠标框选需要弯曲的对象，支持单选或多选，但对象必须属于同一类型（如均为多段线或直线组合）。

2. 定义基点：指定弯曲的基准点，即变形的固定参考位置，基点的选择直接影响弯曲的方向和幅度,通常建议选择对象的端点或中点作为基点。

3. 设置弯曲参数：


   （图片来源网络，侵删）
   • 弯曲角度：输入正值或负值控制弯曲方向（如顺时针或逆时针）。
   • 弯曲半径：直接输入数值或通过拖动滑块调整曲率半径,数值越小弯曲越尖锐。
   • 弯曲轴：选择弯曲的轴向（如X轴、Y轴或自定义方向）,仅适用于三维对象。

4. 预览并确认：CAD会实时显示弯曲预览效果，用户可动态调整参数直至满意后，按Enter键确认或按Esc键取消操作。

参数设置详解

注意事项

1. 对象类型限制：弯曲命令仅适用于可编辑的几何对象（如多段线、样条曲线），对块参照、外部参照或标注无效,需先分解对象。
2. 精度与性能：高分割段数会显著增加对象复杂度，可能导致大文件卡顿,建议在低精度模式下预览后输出。
3. 尺寸关联性：若对象关联了尺寸标注，弯曲后需手动更新标注,否则可能显示错误数值。
4. 版本差异：不同CAD软件（如SolidWorks、UG）的弯曲命令名称和操作逻辑可能不同,需参考官方手册。

应用场景举例

• 机械设计：将直线型连杆弯曲为弧形,模拟受力变形。
• 建筑设计：调整墙体边缘为曲线,实现流线型造型。

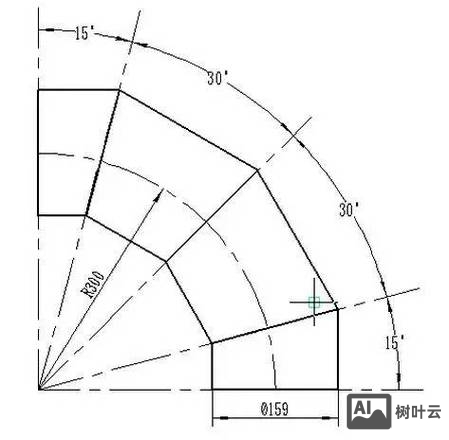

• 工业绘图：钣金件展开后的轮廓弯曲,如管道弯头设计。

相关问答FAQs

Q1：为什么弯曲命令后对象显示为折线而非平滑曲线？
A：通常是因为“分割段数”参数设置过低（默认为1），尝试将分割段数增加到5以上，或在命令选项中勾选“平滑”选项，即可生成连续曲线，确保对象是多段线（可通过PE命令转换）,直线无法直接弯曲为平滑曲线。

Q2：弯曲命令能否应用于三维实体？
