CAD中F命令是什么？

在CAD软件中,F命令通常指的是“Fillet”命令，中文翻译为“圆角”命令，这是一个非常基础且常用的编辑工具，主要用于在两个对象的交点处创建圆角过渡，或者对两条平行的直线、射线或构造线进行圆角连接，通过合理使用Fillet命令，可以显著提高图纸的绘制效率和美观度，尤其在机械设计、建筑设计等领域中，圆角处理是必不可少的操作，下面将详细介绍Fillet命令的使用方法、参数设置、应用场景及注意事项。

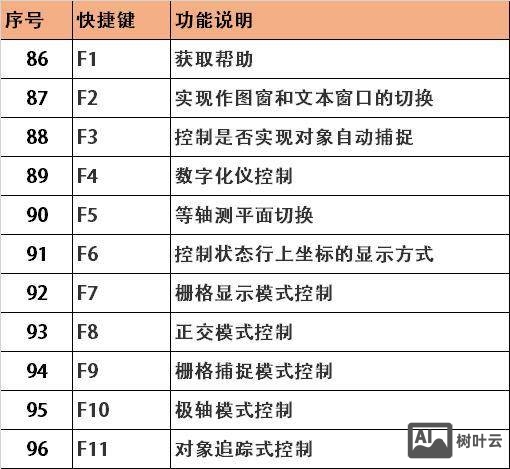

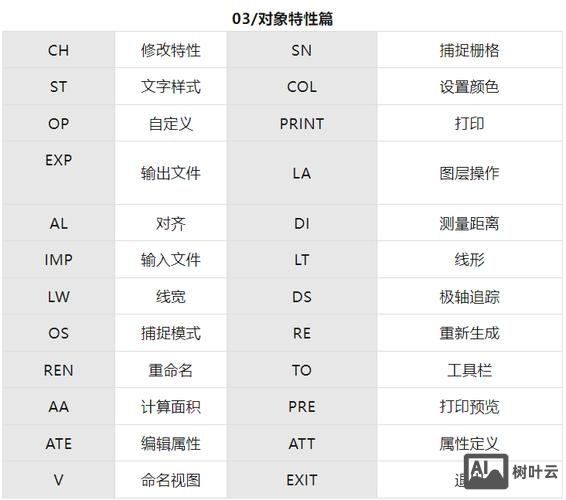

我们需要了解如何启动Fillet命令,在CAD中，启动Fillet命令有多种方式：可以通过在命令行输入“F”或“Fillet”并按回车键；可以通过点击“修改”工具栏中的“圆角”按钮（通常显示为一个带有圆角的角图标）；还可以通过菜单栏选择“修改”>“圆角”，启动命令后，命令行会提示当前的操作模式和相关参数，当前设置：模式 = 修剪，半径 = 0.0000”，这里涉及到两个重要参数：“模式”和“半径”。

“模式”参数决定了Fillet命令在执行时是否自动修剪或延伸对象，Fillet命令提供了两种模式：“修剪”和“不修剪”，在“修剪”模式下，系统会自动将选择的对象修剪或延伸到圆角的端点；而在“不修剪”模式下，则保留原始对象不变，仅生成圆角弧线，当对两条相交的直线进行圆角处理时，若选择“修剪”模式，两条直线在圆角外的部分会被自动剪掉；若选择“不修剪”模式，则两条直线会完整保留，圆角弧线会单独生成，用户可以通过在命令行输入“T”来切换模式，并根据实际需求选择合适的模式。

“半径”参数是指定圆角的半径大小，这是Fillet命令的核心参数，在启动命令后，可以通过输入“R”来设置半径值，若需要创建一个半径为5mm的圆角，可在命令行提示下输入“R”，按回车键后再输入“5”，按回车键确认，需要注意的是，如果半径值过大，可能导致圆角无法生成，例如对距离小于半径的两条平行线进行圆角处理时，系统会提示“半径太大”，如果将半径设置为0，Fillet命令会变成“尖角”命令，即自动修剪或延伸两个对象使其在交点处相交，类似于“倒角”命令中距离为0的效果。

Fillet命令的操作步骤通常如下：首先启动命令，然后根据需要设置模式和半径；接着选择第一个对象，再选择第二个对象，系统会自动在两个对象的交点处生成指定半径的圆角，对于两条平行线，即使没有交点，Fillet命令也会自动在其端点之间创建一个半圆弧，圆角的半径等于两条平行线距离的一半，Fillet命令还可以对多段线、多边形、三维实体等复杂对象进行圆角处理，对多段线使用Fillet命令时，可以选择“多个”选项，一次性对多段线的所有角点进行圆角操作，大大提高了绘制效率。

Fillet命令的应用场景非常广泛,在机械设计中，零件的边缘通常需要进行圆角处理，以避免应力集中和改善装配性能；在建筑设计中，墙体的转角、门窗的边缘等也会用到圆角命令，使设计更加柔和美观；在电子设计中，PCB板的走线转角处也会使用圆角，以减少信号干扰，需要注意的是，Fillet命令只能对直线、圆弧、椭圆弧、多段线、构造线、射线等二维对象有效，对于三维曲面或实体，需要使用专门的“三维圆角”命令。

在使用Fillet命令时,还需要注意一些常见问题，如果选择的对象不在同一图层上，生成的圆角弧线将位于当前图层；如果选择的对象具有不同的颜色或线型，圆角弧线的特性将继承第一个选择的对象，对于未闭合的多段线，使用Fillet命令时只能对相邻的线段进行圆角；而对于闭合的多段线，则可以对所有角点进行圆角，如果圆角半径过大，导致圆角弧线与对象的其他部分相交，可能会产生意外的修剪效果，因此需要合理设置半径值。

为了更直观地理解Fillet命令的使用,以下通过表格对比不同参数设置下的操作结果：

Fillet命令是CAD中一个非常实用的工具,掌握其使用方法和参数设置技巧，能够帮助用户快速完成各种圆角绘制任务，提高绘图效率和质量，在实际应用中，需要根据不同的设计需求灵活调整模式和半径，并注意对象的选择和图层、颜色等特性的影响，以达到理想的绘图效果。

相关问答FAQs：

问题1：为什么使用Fillet命令时提示“半径太大”？
解答：当使用Fillet命令时，如果提示“半径太大”，通常是因为设置的圆角半径超过了两个对象之间的有效距离，对两条相交的直线进行圆角时，半径值不能超过两条直线交点到端点的最小距离；对两条平行线进行圆角时，半径值不能超过两条平行线距离的一半，此时需要适当减小半径值，或者检查对象的选择是否正确。

问题2：Fillet命令和Chamfer命令有什么区别？
解答：Fillet命令（圆角）和Chamfer命令（倒角）都是CAD中用于修改对象交角的工具，但两者效果不同，Fillet命令是在两个对象的交点处创建圆弧过渡，而Chamfer命令则是创建斜角过渡，通常需要指定两个倒角距离或一个距离和角度，Fillet命令适用于圆角处理，而Chamfer命令适用于需要精确斜角连接的场景，如机械加工中的倒角设计。
