CAD命令MI如何实现镜像复制？

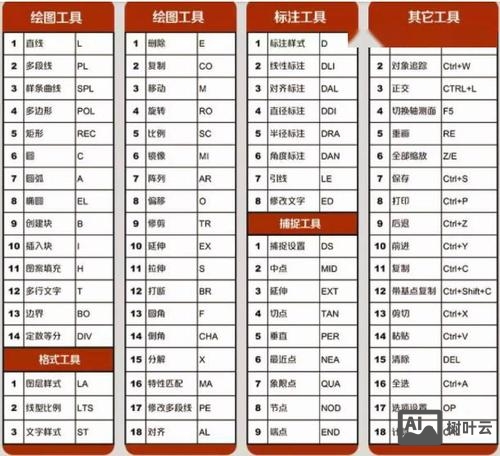

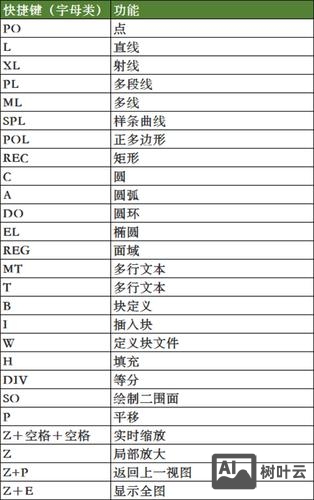

在CAD软件中,MI命令是“镜像”（Mirror）命令的快捷键，用于将选中的对象以指定的镜像线为对称轴进行复制或翻转，从而快速生成对称图形，该命令在绘制具有对称特征的图形时（如机械零件、建筑构件等）能大幅提高绘图效率，尤其适用于需要精确对称的场景，以下是MI命令的详细使用方法、参数说明及注意事项。

MI命令的基本操作步骤

1. 启动命令：在CAD命令行输入“MI”并按回车键，或通过功能区“修改”面板中的“镜像”按钮触发。
2. 选择对象：命令行提示“选择对象”，可通过窗选、点选或框选方式需要镜像的图形对象，按回车键确认选择。
3. 指定镜像线：命令行提示“指定镜像线的第一点”，需通过鼠标点击或输入坐标确定对称轴的起点；随后提示“指定镜像线的第二点”，确定对称轴的终点，这两点定义了一条无限延伸的镜像线，图形将围绕该线对称。
4. 删除源对象：命令行提示“是否删除源对象？[是(Y)/否(N)]”，默认为“否（N）”，即保留源对象并生成镜像副本；输入“Y”则删除源对象，仅保留镜像后的图形。

镜像线的确定方式

镜像线是虚拟的对称轴,仅由两点定义，无需实际绘制。

• 若需水平镜像,可指定第一点为(0,0)，第二点为(100,0)，镜像线即为X轴方向的直线。
• 若需垂直镜像,可指定第一点为(50,50)，第二点为(50,150)，镜像线即为Y轴方向的直线。
• 斜向镜像则通过任意两点定义斜线作为对称轴。

MI命令的高级参数

• 文字与块镜像：默认情况下，文字和图块（Block）在镜像后会反向显示（即镜像文字为“镜像”而非“鏡像”），若需保持文字可读性，需输入“MIRRTEXT”命令，将系统变量设置为“0”（关闭镜像文字）。
  | MIRRTEXT值 | 效果说明 |
  |————|———-|
  | 1 | 文字和块完全镜像，可能反向显示 |
  | 0 | 文字和块保持原始方向，仅位置对称 |

• 连续镜像：完成一次镜像后，可重复选择新对象继续镜像，无需重新启动命令。

注意事项

1. 图层一致性：若源对象位于锁定图层，镜像操作将无法执行，需先解锁图层。
2. 填充图案镜像：填充图案（HATCH）的镜像方向可能与预期不符，建议通过编辑填充角度调整。
3. 复杂对象选择：对于多段线、面域等复杂对象，确保全部选中后再镜像，避免部分图形遗漏。

应用场景示例

• 机械设计：绘制轴类零件时，通过镜像生成键槽或螺纹的对称部分。
• 建筑绘图：快速创建对称门窗、楼梯等构件，减少重复绘制时间。
• 电路设计：镜像生成对称的电路元件布局，保持电路平衡。

相关问答FAQs

Q1：镜像后文字方向反了怎么办？
A1：这是由于系统变量MIRRTEXT默认为1导致的，解决方法是在命令行输入“MIRRTEXT”，按回车后将值修改为“0”，之后再次执行镜像命令，文字将保持原始方向。

Q2：如何将镜像后的图形与源对象合并为一个整体？
A2：镜像完成后，使用“并集”（UNION）命令（适用于面域或多段线）或“编辑多段线”（PEDIT）命令，将源对象和镜像对象合并为单一对象，先选中所有对象，输入“PEDIT”后选择“合并”选项即可。
