CAD补全命令有哪些？

在CAD软件的操作中，补全命令是提升绘图效率、保证图形完整性的重要工具，尤其在处理复杂图形或修改已有设计时，能够快速填补缺口、闭合线条或修复不完整的几何元素，本文将详细解析CAD补全命令的类型、应用场景、操作方法及注意事项，并结合实例说明其具体使用方式,帮助用户更好地掌握这一功能。

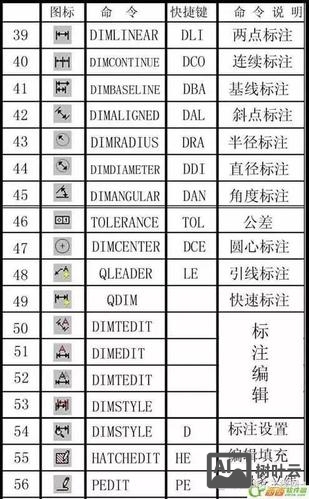

（图片来源网络，侵删）

CAD补全命令的核心类型及功能

CAD软件中的补全命令主要针对图形中的“断点”“缺口”或“不闭合”问题，通过算法自动生成连接线或填充区域，确保图形的几何完整性，常见的补全命令包括以下几类,其功能及应用场景各有侧重：

功能：将开放线条（如直线、多段线、圆弧）的起点和终点连接，形成闭合图形。
适用场景：

绘制多边形时，未手动闭合起点和终点；
修剪或打断操作后，图形出现开放边；
需要将开放线条转换为面域或多段线时。
操作方法：
- 输入命令CLOSE，按回车键；
- 或选择开放线条后，右键单击选择“闭合”选项（部分CAD版本支持）；
- 对于多段线，可通过PEDIT命令选择“闭合”子项。

功能：通过直线连接或圆弧过渡，填补两条线段的夹角缺口，实现“补全”效果。
适用场景：

直线与直线、直线与圆弧之间的非垂直连接；
需要平滑过渡的机械零件边缘（如圆角处理）；
修复因修剪不当产生的尖锐缺口。
操作方法：
- 倒角（CHAMFER）：设置距离参数后，选择两条线段，CAD会自动生成指定长度的直线连接；
- 圆角（FILLET）：设置半径参数后，选择两条线段，CAD会生成指定半径的圆弧过渡。

功能：将选定的线条延伸至其他对象边界，填补“未到达”的缺口。
适用场景：

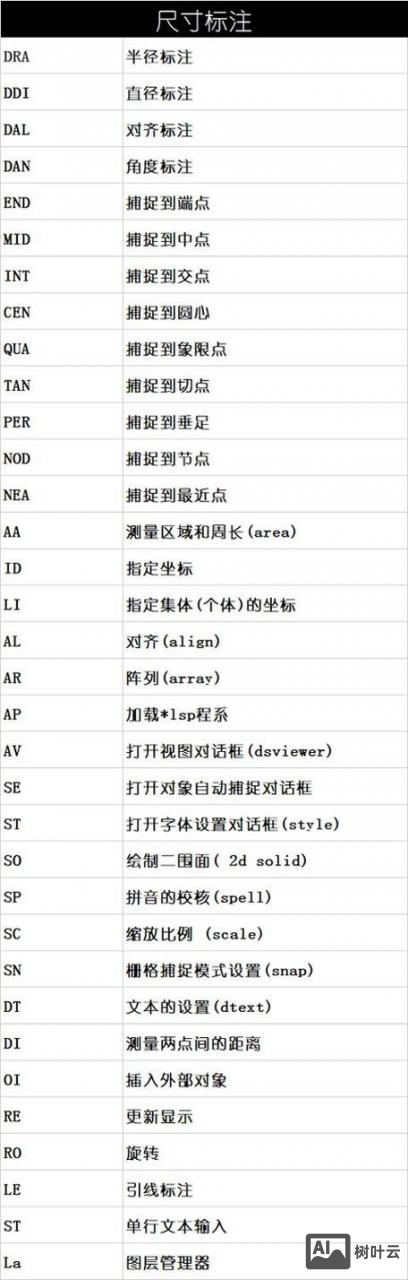

（图片来源网络，侵删）

直线、圆弧等未与其他图形相交（如墙体线未对齐）；
修剪操作后，需要恢复部分线条的完整性。
操作方法：

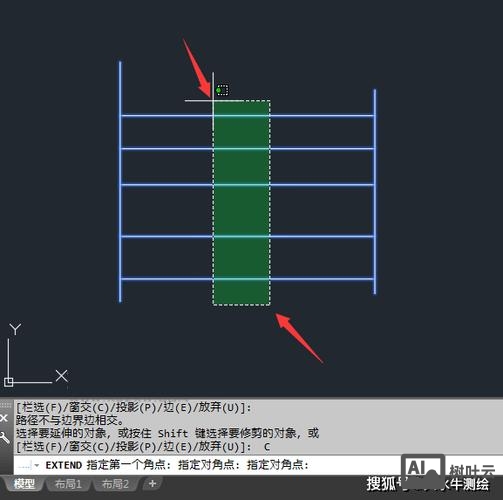

- 输入EXTEND命令，选择边界对象（如一条直线作为延伸目标）；
- 选择需要延伸的线条，CAD会自动将其延伸至边界。

功能：通过移动对象的指定部分，填补或调整图形中的空缺区域。
适用场景：

调整图形长度时，避免手动重新绘制；
修复因尺寸修改产生的局部缺口（如加长墙体后需补充门窗洞口）。
操作方法：
- 使用交叉窗口选择需要调整的图形部分；
- 指定基点和位移点，CAD会移动选中部分，并自动延伸或连接相邻线条。

功能：通过生成填充图案或封闭多段线，填补闭合区域内的空白。
适用场景：

需要为封闭区域添加材质或颜色（如地面铺装）；
将多个独立线条转换为单一闭合边界（如提取房间轮廓）。
操作方法：
- HATCH：选择闭合区域，设置填充图案和比例，生成填充效果；
- BOUNDARY：通过拾取点自动生成闭合多段线边界，适用于复杂区域。

功能：修复损坏或数据丢失的图形文件，补全因异常关闭导致的图形缺失部分。
适用场景：

CAD文件损坏后打开显示图形不完整；
图形中出现“未定义”对象或错误实体。
操作方法：
- 输入RECOVER命令，选择损坏文件，CAD会自动尝试修复并补全缺失数据；
- 对于部分版本，可通过REBUILD命令重建图形数据库。

场景：绘制一张机械零件图，因修剪操作导致两条直线出现缺口，需快速补全并平滑连接。
操作步骤：
