CAD三维绘图核心命令有哪些？

在CAD软件中绘制三维图形是工程设计、建筑建模和工业设计等领域的重要技能，通过三维命令，用户可以将二维平面设计转化为立体模型，直观展示物体的结构、尺寸和空间关系，以下是CAD中常用的三维绘图命令及其详细操作方法,帮助用户高效掌握三维建模技巧。

三维基础建模命令

三维基础建模命令是构建立体图形的核心工具，主要包括拉伸、旋转、扫掠和放样等，这些命令通过将二维轮廓转化为三维实体,快速生成规则几何体。

1. 拉伸（EXTRUDE）
   拉伸命令可将二维闭合图形（如多边形、圆、样条曲线等）沿指定方向拉伸为三维实体，操作步骤如下：

   • 绘制二维闭合轮廓（如矩形、圆等）；
   • 输入命令EXTRUDE，选择轮廓对象；
   • 指定拉伸高度或路径（如直线、曲线）；
   • 可设置倾斜角度（默认为0°），生成棱台或圆柱体。
     示例：将一个直径为50的圆拉伸100，可得到圆柱体；若设置倾斜角度为10°,则生成圆锥台。

2. 旋转（REVOLVE）
   旋转命令通过绕指定轴旋转二维轮廓生成回转体（如圆柱、圆锥、球体等），操作步骤：

   • 绘制二维轮廓（需为闭合对象，且轴线与轮廓不相交）；
   • 输入命令REVOLVE，选择轮廓；
   • 指定旋转轴（可选择直线、两点或坐标轴）；
   • 输入旋转角度（默认360°，生成完整回转体）。
     示例：将直角三角形绕其直角边旋转360°,可生成圆锥体。

3. 扫掠（SWEEP）
   扫掠命令沿指定路径拉伸二维轮廓，适用于生成复杂截面沿路径变化的实体（如弹簧、管道），操作步骤：


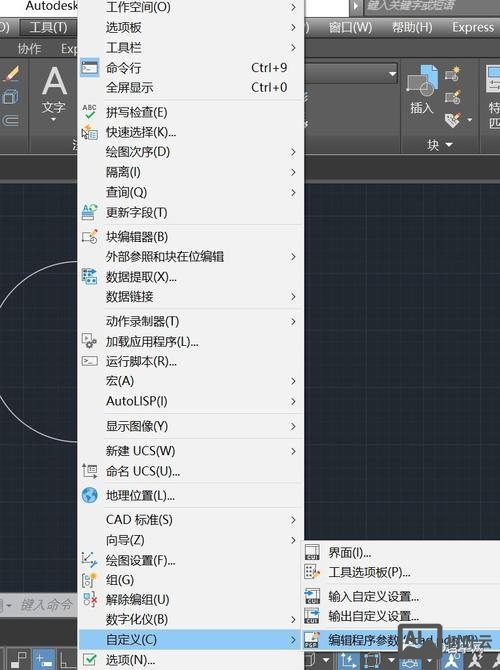

   （图片来源网络，侵删）
   • 绘制二维轮廓（截面）和路径（直线、曲线或螺旋线）；
   • 输入命令SWEEP，选择轮廓作为扫掠对象；
   • 选择路径对象；
   • 可设置对齐方式、比例缩放等参数。
     示例：将圆形截面沿螺旋线路径扫掠,可生成弹簧模型。

4. 放样（LOFT）
   放样命令通过多个二维截面轮廓生成过渡平滑的三维实体，适用于复杂曲面建模（如飞机机身、汽车外壳），操作步骤：

   • 绘制多个平行或非平行的二维截面轮廓；
   • 输入命令LOFT，按顺序选择截面轮廓；
   • 选择路径或导向线（可选）；
   • 调整曲面连续性（如平滑拟合、直线拟合）。
     示例：通过三个不同大小的圆形截面放样,可生成圆台或异形体。

三维编辑与修改命令

三维编辑命令用于调整已生成实体的形状、位置和属性，包括布尔运算、三维阵列、镜像等。

1. 布尔运算
   布尔运算是通过组合、修剪或叠加多个实体生成复杂模型的核心工具，包括并集、差集、交集三种方式：

   • 并集（UNION）：合并多个实体为一个整体，如将两个相交的圆柱合并为一个复杂体。
   • 差集（SUBTRACT）：从实体中减去与其他实体相交的部分，如从长方体中减去圆柱生成孔洞。
   • 交集（INTERSECT）：保留多个实体相交的公共部分，如生成两个球体的相交区域。
     操作步骤：输入命令后，依次选择目标实体和工具实体,按提示完成运算。

2. 三维阵列（3DARRAY）
   三维阵列可按矩形或环形方式复制实体，适用于生成重复结构（如散热孔、齿轮齿），操作步骤：


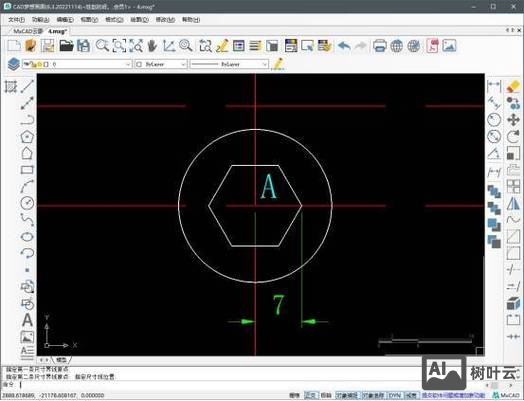

   （图片来源网络，侵删）
   • 输入命令3DARRAY，选择要阵列的实体；
   • 选择阵列类型（矩形或环形）；
   • 矩形阵列需指定行数、列数、层数及间距；环形阵列需指定轴点、项目数、填充角度。
     示例：将一个圆柱体沿Z轴环形阵列6个,生成均匀分布的圆柱群。

3. 三维镜像（MIRROR3D）
   三维镜像通过指定镜像平面复制实体，适用于对称结构建模，操作步骤：

   • 输入命令MIRROR3D，选择实体；
   • 定义镜像平面（可选择对象、三点、坐标平面等）；
   • 选择是否删除源对象。
     示例：将一侧的支架镜像到另一侧,生成对称的支撑结构。

三维视图与显示控制

三维视图命令用于调整观察角度和显示效果,帮助用户更好地设计和检查模型。

1. 视图管理（VIEW）
   CAD预设了多种标准三维视图，如俯视图、前视图、左视图、西南等轴测图等，用户可通过输入VIEW命令或点击视图工具栏切换视图。
   自定义视图：通过VPOINT命令设置三维视点坐标（如1,-1,1生成等轴测视图），或使用动态观察器（3DORBIT）自由旋转模型。

2. 视觉样式（VSCURRENT）
   视觉样式控制模型的显示方式，包括：

   • 线框：仅显示边线，无着色；
   • 消隐：隐藏被遮挡的线条；
   • 真实：显示材质和光照效果；
   • 概念：着色显示，带平滑过渡和阴影。
     输入VSCURRENT命令可切换样式,提升设计直观性。

三维坐标与辅助工具

1. 用户坐标系（UCS）
   在三维空间中，通过UCS命令可自定义坐标系原点、X轴和Y轴方向，简化复杂模型的绘制，在斜面上绘图时,可将UCS平面与斜面对齐。

2. 三维辅助工具

   • 动态输入（DYN）：实时显示三维坐标和参数；
   • 对象捕捉（OSNAP）：捕捉三维点、端点、中点等；
   • 三维夹点：通过拖动夹点直接调整实体形状。

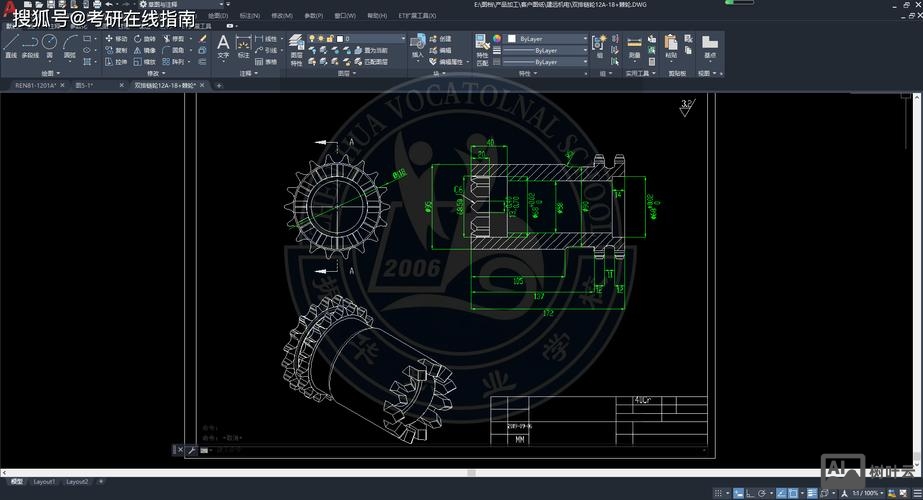

命令操作流程示例

以下以绘制“带孔洞的阶梯轴”为例，综合运用三维命令：

1. 用CYLINDER命令绘制底面直径50、高100的圆柱；
2. 用EXTRUDE绘制阶梯部分（直径40、高50）；
3. 用CYLINDER绘制直径20、高150的小圆柱；
4. 用MOVE将小圆柱移动至大圆柱中心；
5. 用SUBTRACT命令从大圆柱中减去小圆柱，生成孔洞；
6. 用3DARRAY环形阵列4个孔洞；
7. 用VSCURRENT切换“真实”样式查看效果。

相关问答FAQs

问题1：如何将二维图纸快速转换为三维模型？
解答：若二维图纸为闭合轮廓，可直接使用EXTRUDE或REVOLVE命令拉伸或旋转生成三维实体；若为复杂线条，需先通过REGION命令将闭合区域转换为面域，再进行三维操作，对于非闭合图形，需先用PEDIT命令合并为多段线。

问题2：三维模型渲染后颜色异常，如何解决？
解答：颜色异常通常由材质附着错误或视觉样式设置不当导致，检查步骤：1. 输入MATLIB加载正确材质；2. 使用MATCHPROP将材质匹配到模型；3. 通过VSCURRENT切换“真实”或“概念”样式确保渲染效果正常，若问题仍存在，检查模型是否为非实体（如曲面），需用CONVTOSOLID转换。
