CAD裁剪视口命令如何正确使用？

在CAD软件中，裁剪视口命令（VPCLIP）是布局空间中用于调整视口显示范围的重要工具，通过该命令可以隐藏视口内的特定区域，仅保留需要的图形部分，从而实现局部放大、隐藏细节或优化布局效果，以下是关于VPCLIP命令的详细使用方法、功能解析及注意事项。

命令启动方式

VPCLIP命令可通过以下三种方式启动：

1. 功能区操作：切换到“布局”选项卡，在“视口”面板中找到“裁剪”按钮（图标为剪刀形状）。
2. 命令行输入：在命令行直接输入VPCLIP并按回车键。
3. 快捷菜单：选中视口后右键单击，选择“视口裁剪”选项。

命令执行步骤

以裁剪单个视口为例，具体操作流程如下：

1. 选择视口：启动命令后，命令行提示“选择要裁剪的视口”，单击目标视口边界（需确保视口未被锁定）。
2. 裁剪模式选择：
   • 新建裁剪边界（默认选项）：输入N并回车，系统提示“选择裁剪边界类型”，可选择“多边形”或“矩形”。
     • 矩形：指定对角两点创建矩形裁剪区域，适合规则形状的裁剪。
     • 多边形：连续单击多个点自定义多边形边界，按回车闭合，适合复杂轮廓的裁剪。
   • 删除裁剪边界：输入D并回车，可恢复视口至原始显示状态，移除裁剪效果。
3. 确认裁剪：完成边界绘制后，视口将自动裁剪至指定范围，裁剪边界默认与视口图层关联（如“视口”图层）,可通过图层控制边界可见性。

功能特性与参数说明

高级应用技巧

1. 非矩形视口创建：
   先使用“多段线”或“样条曲线”绘制闭合边界，执行VPCLIP命令选择视口后，输入O（对象），再选择已绘制的边界，即可将视口裁剪为任意形状。
2. 裁剪边界编辑：
   裁剪后的视口边界可通过“夹点编辑”调整形状（仅限多边形顶点），或重新执行VPCLIP命令选择“新建裁剪边界”进行修改。

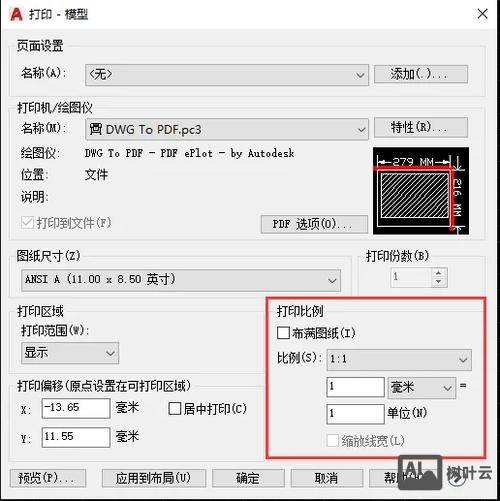

3. 与视口比例配合：
   若裁剪后视口内图形显示异常，需检查视口比例是否与布局比例一致，可通过“特性”面板（Ctrl+1）调整“标准比例”或“自定义比例”。

注意事项

1. 视口锁定状态：裁剪前务必解锁视口（右键视口边界选择“视口锁定”→“否”），否则无法执行裁剪操作。
2. 图层管理：裁剪边界位于视口图层，若需隐藏边界，可冻结或关闭该图层，但不会影响视口内图形显示。
3. 模型空间限制：裁剪仅影响布局空间的视口显示，模型空间图形本身不会被修改，需通过“裁剪”命令（TRIM）编辑实际图形。

相关问答FAQs

Q1：裁剪视口后如何恢复原始显示？
A：执行VPCLIP命令，选择已裁剪的视口，输入D（删除裁剪边界）并回车，视口将恢复至未裁剪状态，显示完整图形。

Q2：为什么裁剪视口后部分图形消失？
A：可能原因包括：①裁剪边界过小导致图形超出显示范围；②视口比例未锁定，导致图形缩放异常，解决方法：检查裁剪边界范围，确保包含所需图形；通过“特性”面板锁定视口比例，或调整“视图中心点”位置。

通过合理运用VPCLIP命令，可显著提升CAD布局的灵活性和专业性,尤其在复杂图纸的局部展示和空间优化中具有不可替代的作用。
