CAD中LEN命令怎么用？

在CAD软件中，LEN命令（全称LENGTHEN）是一个用于修改对象长度的实用工具，尤其适用于直线、圆弧、多段线、椭圆弧等线性或曲线对象的长度调整，与使用夹点拉伸或SCALE命令不同，LEN命令能够通过增量、百分比、总长度或动态拖动等方式精确控制对象的长度变化，且不改变对象的整体方向或位置,因此在工程制图和设计中应用广泛。

LEN命令的基本操作

启动LEN命令的方式有多种：在命令行输入“LENGTHEN”或简写“LEN”后按回车键，或通过“修改”菜单选择“拉长”选项，执行命令后，命令行会提示选择对象，此时用户需要先选择目标对象（如直线或圆弧），系统会显示当前对象的长度或角度，随后进入选项设置阶段,LEN命令的核心功能通过以下选项实现：

1. 增量（DElta）：通过指定长度增量或角度增量来调整对象长度，正值表示延长，负值表示缩短，若要将一条长度为100的直线延长20，可输入“DE”后输入“20”，选择直线后其长度将变为120，对于圆弧，增量默认为角度值，需通过“动态”选项切换为长度模式。

2. 百分比（PercenT）：按原长度的百分比调整对象长度，输入“T”后，例如输入“150”表示将对象延长至原长度的150%，输入“50”则缩短至50%，该选项适用于等比例缩放场景,如绘制渐变尺寸的构件。

3. 全部（Total）：直接指定对象的总长度或总角度，输入“TO”后，输入目标长度值（如200），选择对象后系统会自动计算并调整其长度至指定值，对于圆弧，需先设置单位（角度或弧长）,确保与设计需求一致。


   （图片来源网络，侵删）

4. 动态（DYnamic）：通过拖动对象的端点动态调整长度，实时预览效果，选择“DY”选项后，移动光标至对象端点，拖动即可改变长度，无需输入数值,适合快速直观的修改。

LEN命令的适用场景与限制

LEN命令的优势在于对非闭合对象的精准控制，例如调整建筑轴线长度、修改机械零件中槽的深度或调整管道延伸长度,但需注意以下限制：

• 对象类型：LEN命令仅适用于开放对象，如直线、射线、多段线、圆弧等，无法用于闭合对象（如圆、多边形）。
• 多段线处理：若多段线包含直线和圆弧段，LEN命令会统一调整所有段的总长度，而非单独修改某一段，需结合“编辑多段线”（PEDIT）命令使用。
• 关联性影响：若对象与其他几何元素存在约束关系（如标注关联），修改长度可能导致关联对象自动更新,需谨慎操作。

操作示例（以直线长度调整为例）

1. 延长直线：执行LEN命令，输入“DE”后输入“30”，选择直线对象,直线将沿原方向延长30个单位。
2. 缩短圆弧：执行LEN命令，输入“T”后输入“90”（假设目标角度为90°），选择圆弧后，系统将其总角度调整为90°,弧长相应变化。
3. 动态调整：执行LEN命令，输入“DY”，选择直线端点并拖动至新位置,松开鼠标完成长度修改。

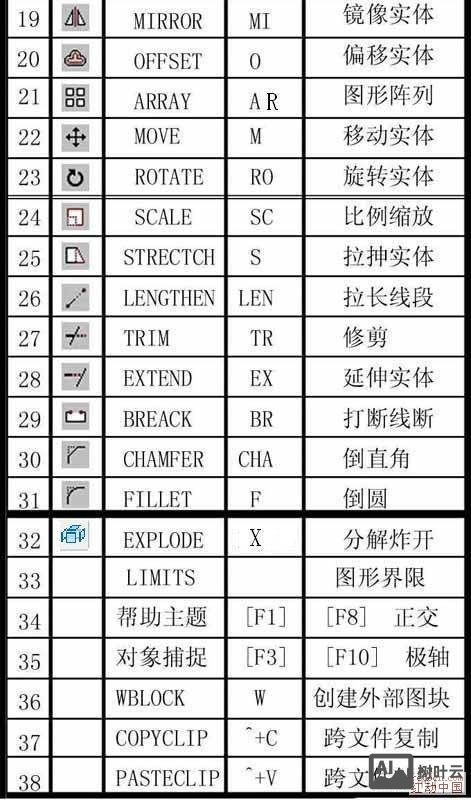

LEN命令与其他修改命令的对比

相关问答FAQs

Q1：LEN命令能否修改闭合对象（如圆）的长度？
A1：不能，LEN命令仅支持开放对象，如直线、圆弧、多段线等，对于圆，可通过“打断”（BREAK）命令或“缩放”（SCALE）命令调整大小，但无法直接使用LEN命令修改其“长度”。

Q2：使用LEN命令调整多段线长度时，为何所有段同时变化？
A2：因为LEN命令默认将多段线视为整体对象，修改时会统一调整所有段的总长度，若需单独修改某一段，需先使用“分解”（EXPLODE）命令将多段线拆分为独立对象，或使用“编辑多段线”（PEDIT）命令的“编辑顶点”选项进行局部调整。
