CAD图片裁剪命令怎么用？

在CAD软件中,图片裁剪命令是处理外部参照（如JPG、PNG、PDF等）时非常实用的功能，主要用于隐藏图片中不需要的部分，使绘图区域更整洁或突出重点，不同版本的CAD（如AutoCAD、浩辰CAD等）中，该命令的名称和操作路径可能略有差异，但核心功能和使用逻辑基本一致，以下以AutoCAD为例，详细介绍图片裁剪命令的使用方法、注意事项及操作技巧。

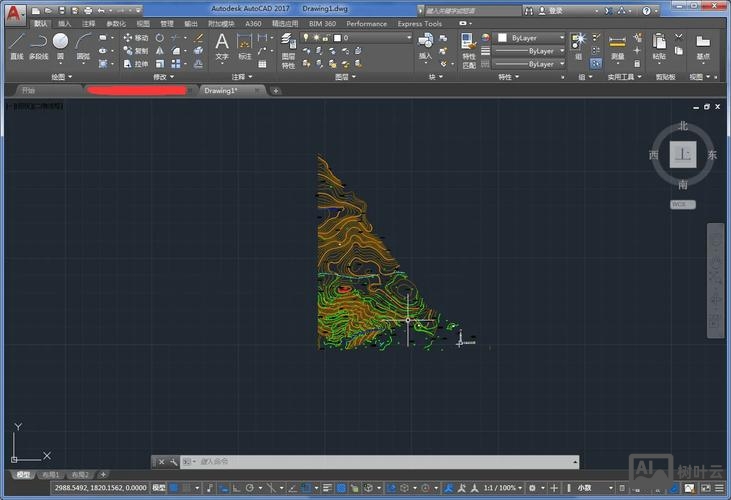

（图片来源网络，侵删）

图片裁剪命令的调用方法

在AutoCAD中,图片裁剪命令主要通过以下方式调用：

功能区菜单：切换到“插入”选项卡，在“参照”面板中找到“裁剪”按钮（图标为剪刀形状），点击后选择要裁剪的图片。
命令行输入：直接在命令行输入 IMAGECLIP 并按回车，根据提示选择图片对象。
快捷菜单：选中图片后，右键单击，在弹出的菜单中选择“图像”→“裁剪”。

图片裁剪的操作步骤

选择图片：调用命令后，命令行提示“选择要裁剪的图像：”，此时需用鼠标点击需要裁剪的外部参照图片（确保图片已插入到当前绘图区）。
设置裁剪模式：选择图片后，命令行会显示当前裁剪模式（“开”或“关”），并提示输入选项，默认情况下，裁剪模式为“开”，即显示裁剪后的效果；若输入 OFF，则恢复显示完整图片。
定义裁剪边界：
- 新建边界：直接按回车键，默认选择“新建边界”，命令行会提示“选择多边形或矩形[多边形(P)/矩形(R)]<矩形>：”。
  - 矩形裁剪：选择“矩形”后，用鼠标在图片上拖拽出一个矩形区域，矩形外的部分将被隐藏。
  - 多边形裁剪：选择“多边形(P)”后，可绘制任意闭合多边形（如三角形、六边形等），点击首尾点闭合后，多边形外的部分将被裁剪。
- 删除边界：若需取消裁剪，可在命令行输入 D（删除），选择已存在的裁剪边界，图片将恢复完整显示。
调整裁剪范围：裁剪完成后，若需修改边界，可重新调用 IMAGECLIP 命令，选中图片后直接拖拽边界的关键点（矩形的四个角点或多边形的顶点）进行调整。

图片裁剪的注意事项

裁剪边界与图片的关系：裁剪边界必须与图片完全相交，否则无法创建有效边界，若边界未完全覆盖图片，未覆盖部分仍会显示。
图片比例问题：裁剪不会改变图片本身的分辨率或比例，仅隐藏部分内容，若需调整图片大小，需使用 IMAGE 命令中的“比例”选项，而非裁剪功能。
外部参照的依赖性：裁剪后的图片作为外部参照插入时，裁剪信息会随图形文件保存，但如果原始图片文件被移动或删除，打开图形时可能无法显示裁剪效果（需重新链接图片路径）。
多图裁剪顺序：若有多张重叠图片，裁剪时需注意选择顺序，后插入的图片会覆盖先前的图片，可通过绘图顺序调整（如“绘图顺序”面板中的“前置”“后置”选项）。

高级技巧：使用多段线或自定义边界

除了矩形和多边形,还可通过以下方式创建复杂裁剪边界：

使用现有多段线：在“新建边界”选项中，输入 P（多段线），然后选择已绘制的闭合多段线作为裁剪边界（多段线无需与图片完全重叠，但需闭合）。
边界显示控制：若需隐藏裁剪边界（如打印时不显示边界线），可在命令行输入 IMAGEFRAME，将其值设为 0（关闭边界）；设为 1 或 2 可重新显示边界。

相关问答FAQs

Q1：为什么裁剪后的图片在打印时仍显示完整内容？
A：这可能是因为图片的“打印”属性未开启，选中图片后，右键单击选择“图像”→“属性”，在“图像”选项卡中勾选“打印”选项；或检查打印样式表是否意外隐藏了图片层，若 IMAGEFRAME 命令被设置为关闭（值为0），边界可能不显示，但图片内容仍会打印，需确保裁剪边界有效且图片未被锁定。

Q2：裁剪后的图片如何恢复为原始大小？
A：裁剪操作本身不会改变图片的原始尺寸，仅隐藏部分内容，若需显示完整图片，可调用 IMAGECLIP 命令，选中图片后输入 D（删除边界），即可恢复显示完整图片，若需调整图片的实际大小（如缩放比例），需使用 SCALE 命令或通过“参照”面板中的“图像”→“调整”功能修改图片比例。
