CAD dim命令如何快速标注尺寸？

CAD中的DIM命令是尺寸标注功能的核心，广泛应用于工程制图、建筑设计、机械设计等领域，用于精确标注图形对象的尺寸信息，确保设计意图的准确传达，通过DIM命令，用户可以快速创建线性尺寸、对齐尺寸、角度尺寸、半径/直径尺寸、坐标尺寸等多种标注类型，同时支持标注样式自定义、公差标注、尺寸编辑等高级功能，极大提高了图纸的规范性和可读性，以下将从DIM命令的基础操作、标注类型详解、样式设置及高级技巧等方面展开详细说明。

DIM命令的基础操作

在CAD中，DIM命令可通过多种方式启动：在命令行直接输入“DIM”并回车，或通过“标注”菜单选择相应标注类型，或点击“标注”工具栏中的对应图标，启动命令后，根据提示选择标注对象或指定尺寸界线原点，系统自动测量并生成标注，线性标注（DIMLINEAR）需要指定第一条尺寸界线原点和第二条尺寸界线原点，或直接选择要标注的几何对象；对齐标注（DIMALIGNED）则适用于倾斜对象的尺寸标注，其尺寸线与标注对象平行，基础操作中，用户需注意尺寸界线原点的选择位置，避免标注重叠或与图形交叉，同时通过“多行文字（M）”“文字（T）”“角度（A）”等选项可实时调整标注文字内容、位置及角度,满足个性化需求。

常用标注类型及使用场景

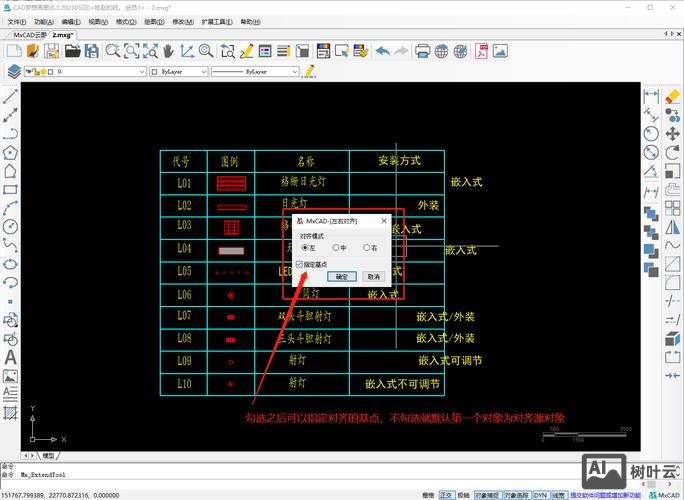

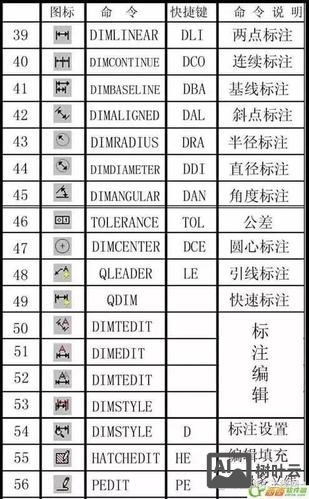

DIM命令衍生出多种子命令，对应不同标注需求,以下是常见类型及适用场景：

标注样式的设置与管理

统一的标注样式是图纸规范性的重要保障，通过“标注样式管理器”（命令：DIMSTYLE）可创建和修改样式，主要设置项包括：

1. 直线和箭头：调整尺寸线、尺寸界线的颜色、线宽、超出量，箭头样式（实心、空心、倾斜等）及大小。
2. 文字：设置文字样式、高度、颜色、位置（上方、置中、外部）及从尺寸线偏移量，可通过“文字样式”按钮关联已定义的文字样式。
3. 调整：控制尺寸线、文字、箭头的放置位置，当尺寸界线空间不足时，可选择“文字或箭头（最佳效果）”自动优化布局。
4. 主单位：设置单位格式（小数、分数、科学计数法）、精度、前缀/后缀（如直径符号“Φ”、单位“mm”）、比例因子（用于缩放标注值）。
5. 换算单位：当需要同时显示主单位和换算单位（如英寸和毫米）时启用，可设置换算单位格式及精度。
6. 公差：用于标注尺寸公差，包含公差格式（极限偏差、对称偏差、极限尺寸等）、高度比例和垂直位置。

机械制图中常用“ISO-25”基础样式，修改箭头为“实心闭合”，文字高度设为3.5，主单位精度为“0.00”，公差类型选择“极限偏差”，上偏差“+0.01”、下偏差“-0.02”,即可满足零件加工精度标注需求。

DIM命令的高级技巧

1. 关联标注：默认情况下，CAD标注与图形对象关联，修改图形尺寸（如拉伸直线）时，标注值自动更新，可通过“DIMASSOC”变量控制关联性（0：不关联；1：关联几何图形；2：关联标注对象）。
2. 倾斜与更新：使用“DIMEDIT”命令的“倾斜（O）”选项，可调整尺寸界线倾斜角度，避免与其它线条交叉；“标注更新（DIMUPDATE）”命令可将现有标注按当前样式更新。
3. 打断与间距：“DIMBREAK”命令可在交叉标注处添加打断，使图形更清晰；“DIMSPACE”命令可统一调整多个平行标注的间距，保持布局整齐。
4. 检验标注：通过“DIMINSPECT”命令添加检验标注，突出显示需要检测的尺寸范围，适用于质量控制场景。
5. 快速标注：使用“QDIM”命令，可一次性选择多个对象，快速生成基线、连续、并列等标注,大幅提升标注效率。

常见问题及注意事项

使用DIM命令时，需注意以下问题：避免在冻结或锁定图层上标注；标注比例应与图形比例一致，防止尺寸失真；复杂图形中可使用“图层隔离”或“快速选择”功能精确选择标注对象；对于布局空间，需通过“标注样式”的“全局比例”调整标注显示大小,以匹配视口比例。

相关问答FAQs

Q1: 如何在CAD中为标注文字添加前缀或后缀？
A1: 在“标注样式管理器”中选择对应样式，点击“修改”→“主单位”选项卡，在“前缀”或“后缀”文本框中输入内容，输入“Φ”可自动为直径标注添加符号；输入“mm”可统一单位，若需为单个标注添加特殊文字，可在标注时选择“多行文字（M）”，在文字编辑器中手动添加前缀/后缀。

Q2: 为什么CAD中标注尺寸显示为0或乱码？
A2: 标注显示0通常是因为选择标注对象时误操作，未正确指定尺寸界线原点，需重新启动标注命令并选择对象；若显示乱码，可能是文字样式编码不匹配或字体缺失，需检查“文字样式”设置，确保使用CAD内置字体（如“txt.shx”）或兼容的TrueType字体,同时清理字体缓存或重新加载字体文件。
