CAD修改工具命令有哪些？

CAD修改工具命令是计算机辅助设计中实现图形编辑与优化的核心功能,掌握这些命令能显著提升绘图效率与精度，常见的修改工具命令涵盖移动、旋转、缩放、修剪、延伸、倒角、圆角、拉伸、镜像、阵列等，以下结合操作场景与功能特点进行详细解析。

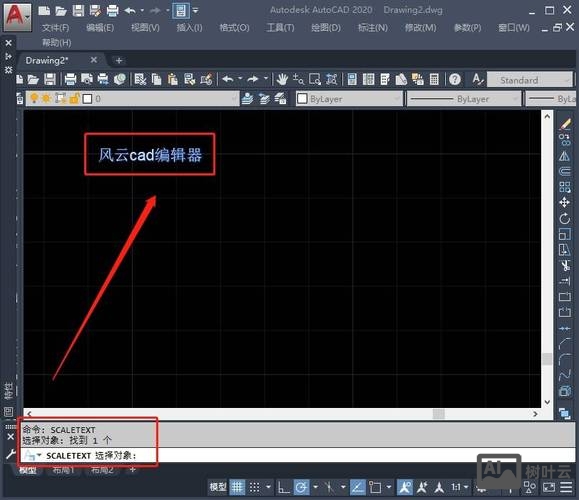

移动命令（MOVE）用于调整图形位置，通过指定基点和目标点实现对象平移，常用于布局调整或元素对齐，旋转命令（ROTATE）以指定点为基点，将对象按给定角度转动，支持“参照”选项实现角度对齐，缩放命令（SCALE）可按比例放大或缩小图形，通过比例因子或参照长度控制尺寸，适用于统一尺寸或细节调整，修剪命令（TRIM）以其他对象为剪切边，精确裁剪多余部分，需先选择剪切边界再选择要修剪的对象，延伸命令（EXTEND）则将对象延伸至指定边界，操作逻辑与修剪类似，适用于连接线段或闭合图形，倒角命令（CHAMFER）与圆角命令（FILLET）分别用于创建直线过渡或圆弧连接，可调整距离或半径参数，常用于机械设计中的边角处理，拉伸命令（STRETCH）通过交叉窗口选择对象，改变其形状或位置，适用于部分结构调整，镜像命令（MIRROR）以指定线为对称轴创建对象副本，支持“删除源对象”选项，可快速生成对称图形，阵列命令（ARRAY）包括矩形阵列、路径阵列和极阵列，通过设置行数、列数、间距或角度参数，批量生成规则分布的图形，大幅减少重复操作。

针对复杂编辑需求,CAD还提供分解命令（EXPLODE），将复合对象（如块、多段线）拆分为单一元素；打断命令（BREAK）用于删除对象的一部分或将其分为两部分；合并命令（JOIN）则将相似对象（如直线、圆弧）连接为一个整体，这些命令的组合使用可高效解决各类图形修改问题，例如通过“分解-修剪-合并”流程优化多段线连接，或利用“阵列-镜像”快速完成对称结构绘制。

以下为常用修改工具命令的快捷键与功能对照表：

相关问答FAQs

Q1：如何使用修剪命令快速修剪多个相交对象？
A：使用修剪命令（TR）时，先输入“TR”并按空格键，直接按空格键选择所有对象作为剪切边界，然后依次点击需要修剪的部分，即可快速裁剪多个相交对象，对于复杂图形，可输入“F”栏选模式，通过绘制一条直线一次性选中所有要修剪的线段。

Q2：阵列命令中，如何实现环形阵列且保留源对象？
A：输入阵列命令（AR），选择极阵列选项后，选择源对象并指定阵列中心点，在项目数中输入所需数量（如6），然后勾选“旋转项目”选项，最后在“方法”中选择“定数等分”并确保“编辑时删除源对象”未勾选，即可完成保留源对象的环形阵列。
