CAD统计面积命令具体如何操作？

在CAD软件中,统计面积是绘图和设计过程中常用的功能，无论是建筑、室内设计还是工程制图，准确计算面积都至关重要，CAD提供了多种统计面积的方法，其中最常用的是通过“AREA”命令及相关工具实现，本文将详细介绍CAD统计面积的核心命令、操作步骤及实用技巧。

要统计面积,首先需要明确对象的类型，对于简单图形（如矩形、多边形、圆形等），可直接使用“AREA”命令；对于复杂边界（如由多条线段、弧形组成的封闭区域），则需先创建封闭的多段线或面域，再进行计算，以下是具体操作方法：

使用“AREA”命令计算简单图形面积

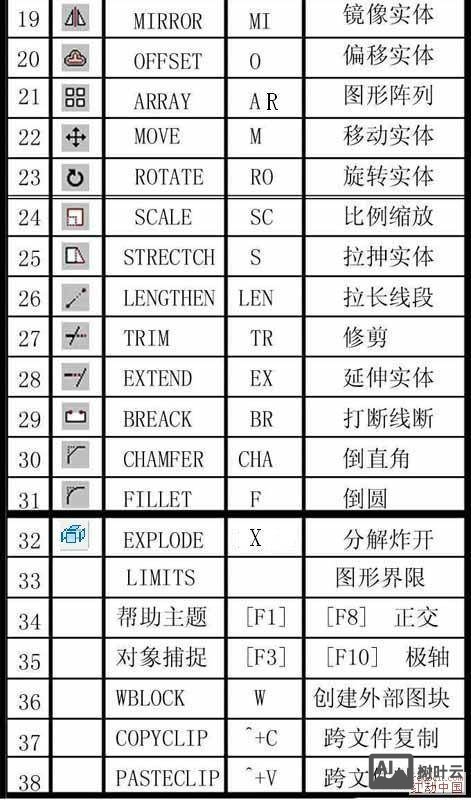

1. 命令启动：在CAD命令行输入“AREA”或快捷键“AA”，按回车键确认。
2. 选择对象：根据提示选择“对象（O）”选项，然后直接点击需要计算的图形（如矩形、圆形、多段线等），软件会自动显示面积和周长。
3. 指定角点：若图形由多个线段围成，可选择“增加面积（A）”或“减少面积（S）”，通过依次点击角点定义封闭区域，系统自动计算并累加或减去面积。

通过“BOUNDARY”命令创建封闭区域

对于不规则的复杂图形,需先创建封闭边界：

1. 输入“BOUNDARY”命令，弹出“边界创建”对话框，选择“多段线”类型。
2. 点击“拾取点”按钮，在需要计算的区域内任意点击，系统自动生成封闭多段线。
3. 使用“AREA”命令的“对象（O）”选项选择生成的多段线，即可获取面积。

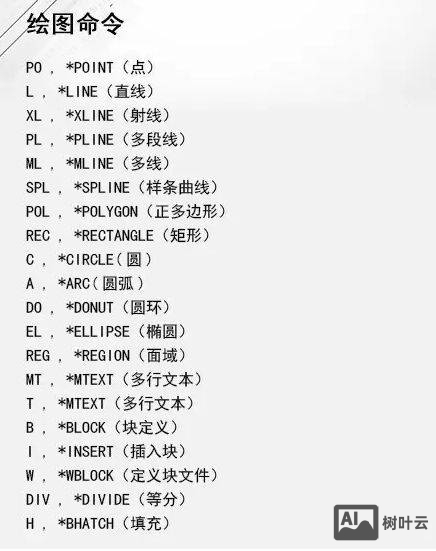

利用“REGION”命令创建面域

面域是具有物理特性的封闭区域,可进行布尔运算：

1. 输入“REGION”命令，框选所有构成封闭边界的对象，按回车键生成面域。
2. 使用“AREA”命令选择面域，或通过“工具”→“查询”→“面域/质量特性”查看面积、惯性矩等参数。

批量统计面积的技巧

若需统计多个图形的面积总和,可采用以下方法：

1. 列表查询：选中所有对象，输入“LIST”命令，在文本窗口中查看每个对象的面积，手动求和。
2. 属性块统计：将面积信息提取为属性块，结合“数据提取”功能生成面积汇总表。
3. LISP插件辅助：通过第三方LISP程序（如“AREA.LSP”）实现一键批量统计，提高效率。

以下是不同对象类型的面积统计方法对比：

注意事项

1. 确保图形完全封闭,否则“AREA”命令无法计算，可通过“间隙检测”工具查找未闭合的边界。
2. 对于非连续线段,需先使用“PEDIT”命令合并为多段线。
3. 坐标单位需统一,避免因单位不一致导致面积数值错误。

相关问答FAQs
Q1：如何快速统计CAD中多个房间的面积并汇总？
A1：可使用“快速选择”功能选中所有房间多段线，输入“LIST”命令在文本窗口记录各房间面积，再手动求和；或通过“数据提取”向导，将面积属性导出为Excel表格自动汇总。

Q2：CAD中提示“非闭合区域无法计算面积”怎么办？
A2：此问题通常因图形未完全闭合导致，可输入“BOUNDARY”命令，勾选“孤岛检测”后重新拾取内部点生成封闭多段线；或使用“PEDIT”命令的“闭合（C）”选项将开放线段首尾相连，再计算面积。
