UG8.0曲面命令有哪些核心技巧？

UG8.0作为一款功能强大的三维CAD/CAM软件，其曲面设计模块在工业产品设计、模具制造等领域应用广泛，曲面命令是UG8.0曲面设计的核心，熟练掌握这些命令能够帮助用户高效构建复杂、高质量的曲面模型，以下将对UG8.0中常用的曲面命令进行详细解析，包括其功能、操作步骤及应用场景。

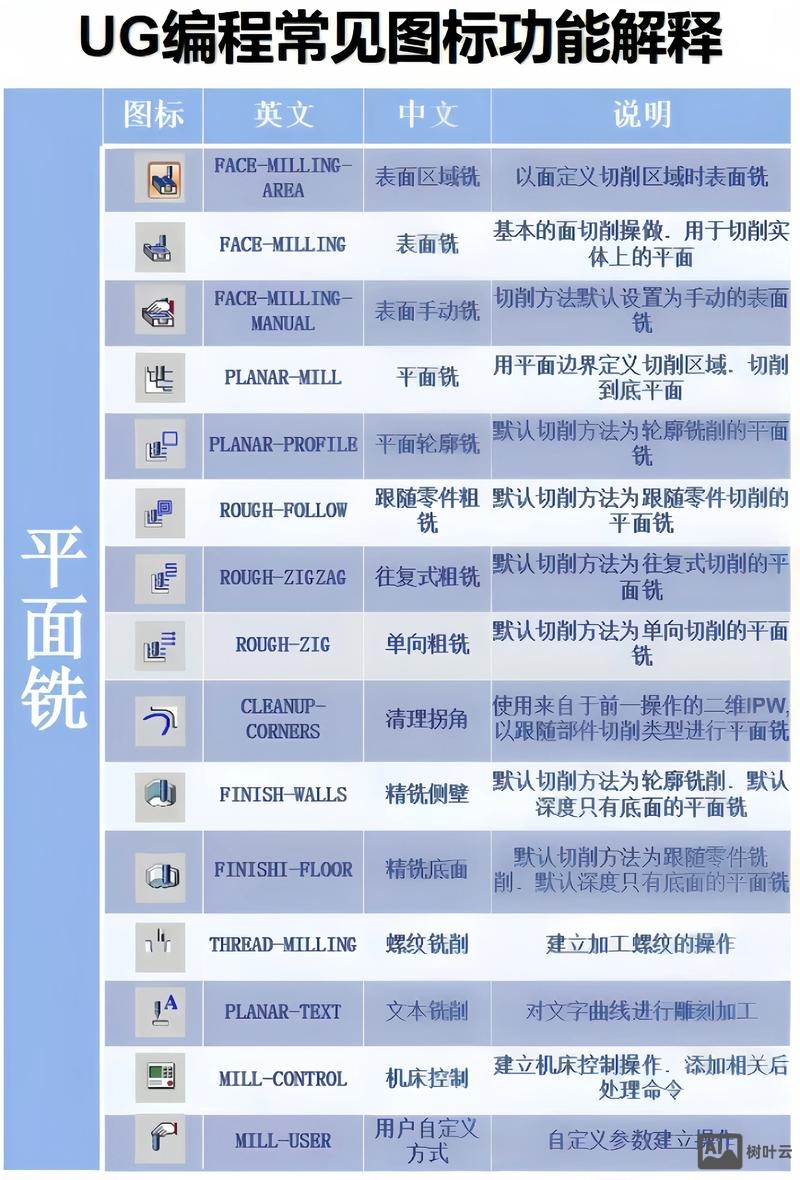

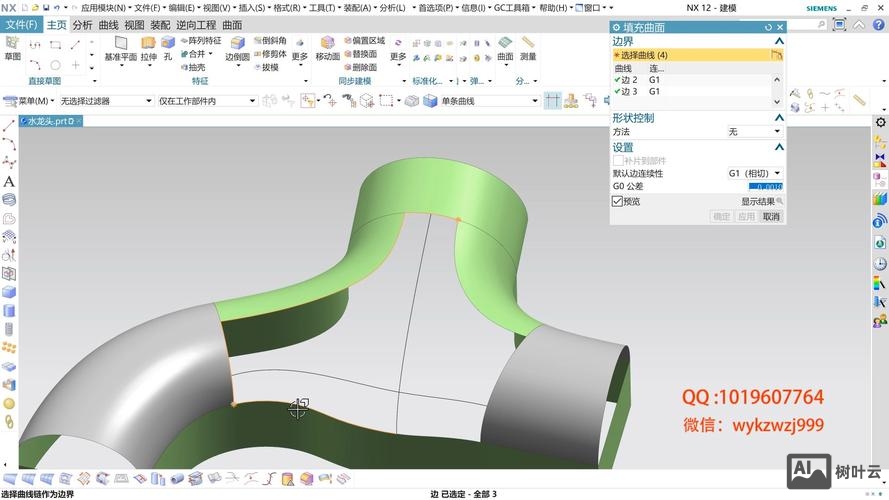

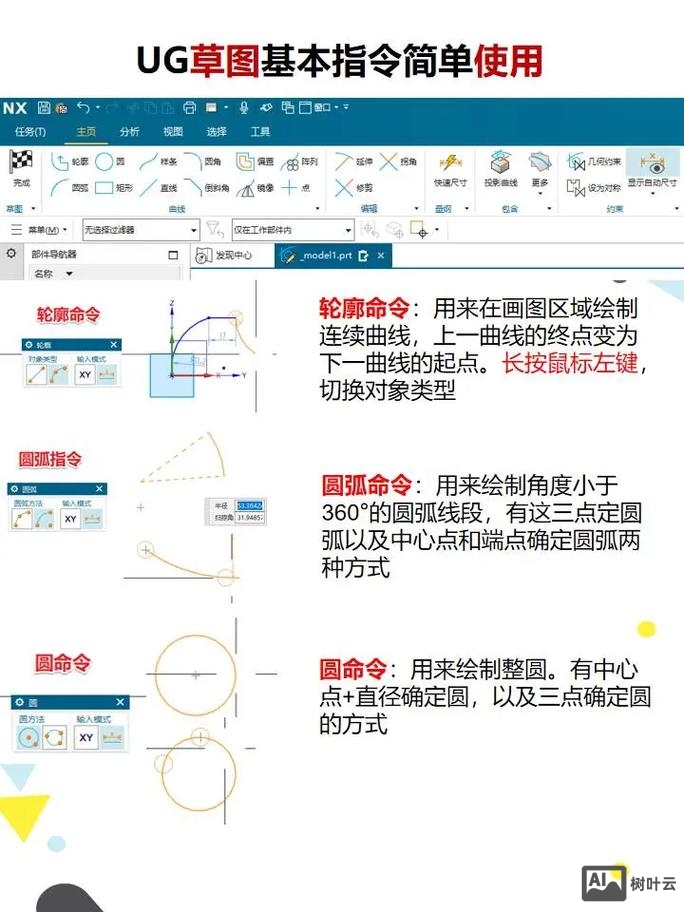

基础曲面构建命令是曲面设计的入门关键，通过曲线命令创建的曲线是曲面的基础，如“通过曲线组”命令允许用户选择多条截面线串，通过这些线串生成曲面，适用于截面形状相似的曲面构建，操作时需注意截面线串的方向一致性和对齐方式；“通过曲线网格”命令则通过两组相交曲线（主线串和交叉线串）生成曲面，适用于复杂曲面，如汽车引擎盖，要求主线串和交叉线串必须相交且连续；“扫掠”命令通过引导线串和截面线串的扫掠生成曲面，引导线可以是单条或多条，截面线串的位置会沿引导线变化，常用于管道、把手等具有引导特征的曲面；“N边曲面”命令用于填充由多条曲线组成的封闭区域，支持“已修剪”和“三角形”两种类型，适用于填补曲面缺口或创建不规则边界曲面；“有界平面”命令通过封闭曲线生成平面曲面，操作简单,适用于平面区域的快速创建。

在曲面编辑与优化阶段，高级曲面命令能够进一步提升曲面的质量和精度。“桥接曲面”命令用于连接两个曲面或曲线，通过调整连续性（G0、G1、G2）和形状控制参数，实现平滑过渡，常用于产品中的连接部位；“延伸曲面”命令可将曲面沿指定方向延伸，包括“相切延伸”和“角度延伸”，支持固定长度或百分比延伸；“偏置曲面”命令通过偏置现有曲面生成新的曲面，可设置偏置距离和方向，适用于创建具有均匀厚度的曲面，如塑料外壳的内表面；“修剪的片体”命令通过曲线、曲面或基准平面修剪现有曲面，支持保留或舍弃指定区域，是曲面修改的常用工具；“缝合”命令将多个曲面合并为一个整体，要求曲面之间有重叠或间隙在公差范围内，适用于曲面模型的最终整合；“曲面分析”命令如“截面分析”“半径分析”“反射分析”等，用于检测曲面的曲率连续性、拔模角度等质量指标,帮助用户优化曲面形状。

在实际应用中，曲面命令的组合使用往往能高效完成复杂模型的设计，设计一个手机外壳时，可先通过“拉伸”命令创建基础平面，再使用“通过曲线组”构建主体曲面，利用“桥接曲面”连接侧面与顶面，通过“修剪的片体”细化细节特征，最后用“缝合”命令将曲面合并，并通过“曲面分析”确保曲率连续性，对于具有复杂曲面的汽车零部件，可先用“扫掠”命令生成主体曲面，再通过“N边曲面”填补缺口，利用“偏置曲面”创建内表面，最后通过“延伸曲面”调整边界。

以下是部分曲面命令的功能对比表格：

掌握UG8.0曲面命令需要结合理论学习和实践操作，用户需理解各命令的原理和应用场景，通过反复练习提升曲面构建和编辑能力，在实际设计中，应根据模型特点选择合适的命令组合，并注重曲面质量的检查与优化,以确保设计结果的准确性和实用性。

相关问答FAQs
Q1：如何通过“通过曲线组”命令生成高质量的曲面？
A：使用“通过曲线组”命令时，首先需确保截面线串的形状、方向和起始点一致，避免曲面扭曲；在“对齐”选项中根据需求选择“参数”“弧长”或“根据点”对齐方式，对于复杂截面可调整“脊线”以优化曲面形状；设置适当的“补片类型”（单面或多面）和“V向封闭性”，并通过“预览”检查曲面连续性，必要时调整“构造选项”为“法向”或“样条点”以提升精度。

Q2：在曲面设计中，“桥接曲面”与“通过曲线网格”有何区别？
A：“桥接曲面”主要用于连接两个独立或相交的曲面/曲线，强调过渡区域的平滑性，通过调整连续性（G0-G2）控制连接质量，适用于填补间隙或特征连接；而“通过曲线网格”需通过两组相交的曲线（主线串和交叉线串）生成曲面，强调曲线之间的网格约束，适用于构建具有明确边界和结构的基础曲面，前者侧重“连接”，后者侧重“构建”,应用场景和功能逻辑存在本质区别。
