3D桥命令英文是什么？

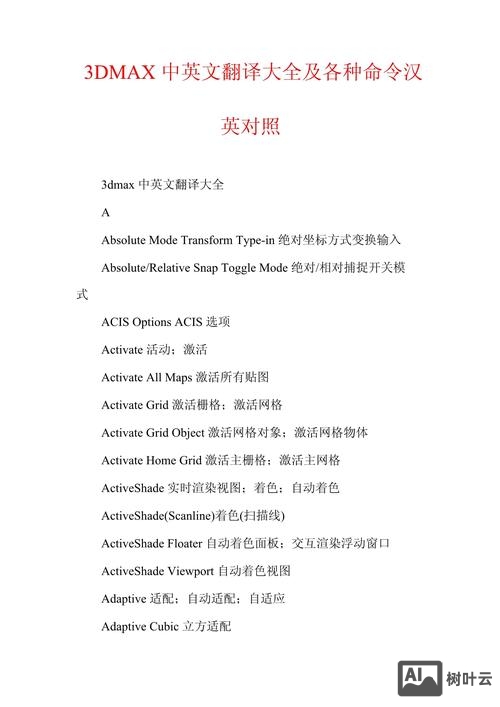

在三维建模软件中,”3D桥命令”通常指的是用于在三维空间中将两个或多个独立对象连接成一个连续实体的工具，其英文表述根据不同软件可能略有差异，但核心功能类似，以Autodesk系列软件（如3ds Max、AutoCAD）为例，该命令常被称为”Bridge”或”3D Bridge”，而在Rhino（Rhino 3D）中则对应”Blend Surface”或”Loft”命令的衍生功能，以下将从命令功能、操作步骤、应用场景及注意事项等方面展开详细说明，并结合表格对比不同软件中的操作差异。

3D桥命令的核心功能

3D桥命令主要用于解决三维建模中的”连接缺口”问题，例如在两个独立曲面、多边形网格或实体之间创建平滑过渡的几何体，其核心逻辑是通过计算两个边界轮廓的几何参数，生成符合用户指定条件的连接面，常见参数包括过渡段数、曲率连续性（如G0位置连续、G1相切连续、G2曲率连续）等，该命令在工业设计、角色建模、建筑造型等领域应用广泛，例如在汽车车身设计中连接前后翼子板，或在建筑中创建异形连廊结构。

典型操作步骤（以3ds Max为例）

1. 准备对象：确保两个待连接对象为可编辑多边形（Editable Poly）或可编辑网格（Editable Mesh），且连接边界上的顶点数量需匹配（可通过”Target Weld”或”Connect”工具调整）。
2. 执行命令：进入”Modify”面板，在”Selection”层级下选中待连接的边界边（Edge），点击”Edit Geometry”卷展栏中的”Bridge”按钮。
3. 参数设置：在弹出的”Bridge”对话框中，设置”Segments”（过渡段数，控制连接面的细分程度）、”Shape”（过渡形状，如直线、曲线）、”Tension”（张力，影响曲率平滑度）等参数。
4. 结果调整：通过调整顶点位置或使用”Soft Selection”实现平滑过渡，最终焊接顶点以合并为一个整体对象。

不同软件中的命令对比

高级应用技巧

1. 边界顶点匹配：当两个对象的边界顶点数量不一致时，可通过”细分”（Subdivide）或”简化”（Reduce）工具调整顶点密度，避免桥接后产生扭曲，在3ds Max中使用”Connect”工具在长边上添加顶点，使顶点数量与短边对齐。
2. 曲率控制：在Rhino中，启用”CurvatureGraph”（曲率图）可视化工具，可实时调整Blend Surface的曲率分布，确保连接处符合设计要求（如汽车A柱与车顶的平滑过渡）。
3. 布尔运算结合：对于复杂结构，可先使用3D桥命令创建基础连接体，再通过”Boolean”运算与其他布尔对象进行合并或剪切，例如在建筑中创建镂空连廊结构。

常见问题与解决方案

1. 桥接后出现褶皱：通常由边界顶点分布不均或曲率突变导致，可通过增加过渡段数（如将”Segments”从3提升至5）或使用”Relax”（松弛）工具优化顶点位置。
2. 无法选中边界边：检查对象是否为可编辑状态，在3ds Max中需确保处于”Edge”层级，且”Selection”卷展栏中的”By Vertex”选项未勾选；在Rhino中需确认曲线为”Planar”（平面）且未修剪。

相关问答FAQs

Q1：为什么在3ds Max中使用Bridge命令时提示”Invalid Selection”？
A：通常是因为选中的边界边不符合桥接条件，需确保：① 两条边界边属于同一对象或焊接后的不同对象；② 边界边的顶点数量一致；③ 边界边处于同一平面（若为3D桥接，则无需此限制），解决方法：使用”Target Weld”手动焊接顶点，或通过”Connect”工具调整顶点数量。

Q2：在Rhino中如何实现两个曲面间的G2连续性桥接？
A：可通过以下步骤操作：① 使用”Blend Surface”命令，依次选择两个曲面的边界；② 在命令选项栏中勾选”Curvature”（曲率连续）；③ 调整”Blend Size”（混合尺寸）和”Continuity”（连续性）滑块，观察曲率图（Curvature Graph）直至显示平滑过渡曲线；④ 完成后使用”MatchSrf”工具进一步微调边界匹配度，确保G2连续性。
