CAD移动快捷键命令怎么用？

在CAD软件操作中,移动（MOVE）命令是最基础且高频使用的工具之一，它允许用户快速调整图形对象的位置，从而高效完成绘图和设计任务，掌握MOVE命令的快捷键及使用技巧，能显著提升绘图效率，尤其在进行复杂图纸编辑时，其优势更为明显，以下将从快捷键基础、操作步骤、高级应用、注意事项及实用技巧等方面展开详细说明。

MOVE命令的快捷键与基础调用方式

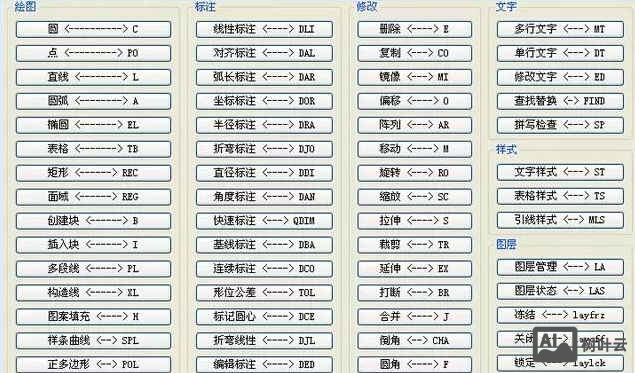

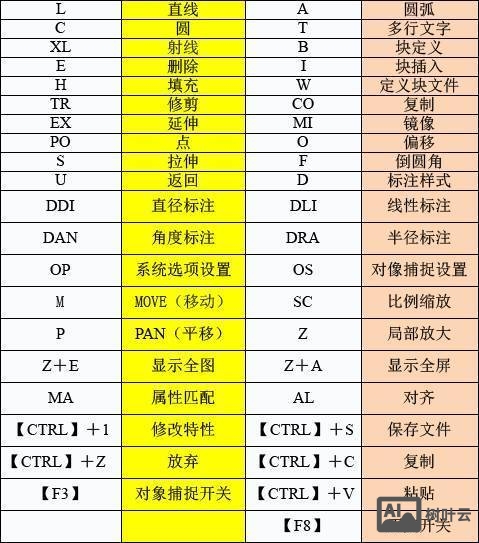

MOVE命令的快捷键为M或MO，M”是最简形式，也是设计师最常用的输入方式，在CAD中调用MOVE命令主要有以下三种途径：

1. 键盘输入：在命令行直接输入“M”或“MOVE”，按回车键确认。
2. 功能区按钮：在“常用”选项卡（或“ Home”选项卡）的“修改”面板中，找到“移动”按钮（图标为一个十字箭头），单击调用。
3. 快捷菜单：选中对象后单击鼠标右键，在弹出的菜单中选择“移动”选项。

无论通过哪种方式调用,命令行都会提示“选择对象：”，此时需要用户框选或点选要移动的图形，完成后按回车键，接着会提示“指定基点或 [位移(D)] <位移>：”，此时即可开始移动操作。

MOVE命令的详细操作步骤

选择对象

移动操作的第一步是明确目标对象,CAD提供了多种选择方式：

• 点选：直接单击对象，适合选择单个或少量图形。
• 窗口选择（W）：从左上到右下拖动鼠标，完全框选在内的对象会被选中（虚线框）。
• 交叉选择（C）：从右下到左上拖动鼠标，与框选边界相交或完全在内的对象都会被选中（虚线框）。
• 快速选择（QSELECT）：通过“工具”菜单调用，可按图层、颜色、线型等属性批量选择对象，适合复杂图纸。

选择对象后,按回车键结束选择，此时选中的对象会显示夹点（蓝色小方点）。

指定基点

基点是移动操作的“参考原点”，即对象移动的起始位置，基点的选择直接影响移动精度，常见技巧包括：

• 对象特征点：捕捉对象的端点、中点、圆心、交点等特征点作为基点，可通过“对象捕捉”（F3）功能开启自动捕捉。
• 坐标输入：若需精确移动，可在命令行直接输入基点坐标，如“0,0”或“100,50”，或使用相对坐标“@50,30”（表示相对于当前点的位移）。
• 任意点：若不需要精确定位，可在屏幕上任意单击一点作为基点，但需配合“正交模式”（F8）或“极轴追踪”确保方向准确。

指定目标位置

确定基点后,需指定对象移动的终点位置，CAD支持多种定位方式：

• 直接拖动：按住鼠标左键拖动对象到目标位置，单击确认，适合粗略移动。
• 坐标输入：在命令行输入目标点坐标，如“200,150”或“@80,0”（相对于基点的位移）。
• 对象捕捉：利用“对象捕捉”功能将对象对齐到已有图形的特征点，如将圆的圆心移动到线段的中点。
• 位移模式（D）：在“指定基点”提示下输入“D”，可直接输入位移距离，如“X方向偏移,Y方向偏移”，例如输入“50,30”，表示对象沿X轴正方向移动50单位，沿Y轴正方向移动30单位，无需指定基点。

MOVE命令的高级应用技巧

结合其他命令提升效率

• 与旋转（RO）、缩放（SC）联用：先移动对象，再通过命令行输入“RO”或“SC”进行旋转或缩放，避免重复选择对象。
• 与复制（CO/CP）结合：若需复制并移动对象，可在选择对象后输入“CO”，指定基点后输入目标点，即可完成“复制+移动”操作。
• 与夹点编辑配合：选中对象后，单击夹点使其激活（红色），直接拖动夹点可快速移动对象，无需调用MOVE命令，适合微小调整。

精确控制移动距离与方向

• 正交模式（F8）：开启后，移动方向将限制在水平或垂直方向，避免因鼠标偏移导致位置错误。
• 极轴追踪：可设置极轴角度（如15°、30°），沿指定角度方向移动对象，适合斜向定位。
• 动态输入（F12）：开启后，光标附近会显示坐标提示，可直接输入距离和角度，例如输入“100<45”，表示沿45°方向移动100单位。

三维空间中的移动操作

在三维建模中,MOVE命令同样适用，但需注意Z轴方向的定位：

• 三维捕捉（F4）：开启后可捕捉三维对象的顶点、面中心等特征点，确保移动后对象仍处于三维空间正确位置。
• UCS（用户坐标系）切换：通过“UCS”命令调整坐标系，使XY平面与移动方向对齐，简化三维移动操作。

使用MOVE命令的注意事项

1. 基点选择的重要性：错误的基点会导致对象移动后偏离预期位置，例如移动一组对象时，若选择基点为对象外的一点，所有对象会以该点为参考移动，可能导致相对位置错乱。
2. 对象捕捉的准确性：在复杂图纸中，建议临时开启“最近点”“节点”等捕捉模式，避免因自动捕捉失效导致定位错误。
3. 图层与属性检查：移动对象后，需确认对象是否仍在目标图层，且颜色、线型等属性是否正确，尤其当图纸包含多个冻结或锁定图层时。
4. 视图缩放的影响：在缩放后的视图中移动对象时，实际移动距离仍按模型空间坐标计算，而非屏幕显示距离，避免因视觉误差导致操作失误。

MOVE命令与其他移动类命令的区别

相关问答FAQs

Q1：为什么移动对象后，部分图形显示异常？
A1：这种情况通常由图层状态或视图范围导致，首先检查对象所在图层是否被冻结或锁定，可通过“图层特性管理器”查看；输入“RE”（重生成）命令刷新视图，或输入“Z”→“E”（范围缩放）显示全部图形，确保对象未被移出视图范围，若问题仍存在，检查对象是否被分解（EXPLODE）或使用了外部参照（XREF），需重新加载参照文件。

Q2：如何快速将多个对象移动到同一水平线上？
A2：可通过以下步骤实现：

1. 输入“M”调用移动命令，框选所有需移动的对象，按回车键。
2. 开启“对象捕捉”（F3），勾选“中点”或“端点”，单击其中一个对象的特征点作为基点。
3. 再次开启“对象捕捉”，捕捉目标水平线的特征点（如中点），单击完成移动。
   若需精确对齐，可输入“AL”（对齐）命令，通过指定源点和目标点实现更复杂的位置调整。

掌握MOVE命令的快捷键和操作逻辑,是CAD绘图的基础技能，通过结合对象捕捉、坐标输入、动态输入等功能，可实现从粗略调整到精确定位的全流程操作，同时配合其他修改命令，能进一步提升设计效率，在实际应用中，需根据图纸复杂度和精度要求灵活选择操作方式，避免因操作不当导致错误。
