CAD三维命令有哪些核心功能？

在CAD软件中,三维命令是实现复杂建模、可视化及工程设计的核心工具，相较于二维绘图，三维命令通过空间坐标、实体操作和渲染技术，能够更真实地模拟物体的形态与结构，以下将从基础三维建模、编辑与修改、视图与显示控制、渲染与输出四个维度，详细解析常用三维命令的功能与应用场景。

基础三维建模命令

基础三维建模是创建三维对象的起点,CAD提供了多种直接生成三维实体的命令，涵盖规则几何体及复杂拉伸体。

基本体生成命令

• 长方体（BOX）：通过指定长方体的角点或长宽高创建规则长方体，适用于建筑墙体、机械零件基座等场景，命令执行时，可依次选择“角点”和“角点”模式，或直接输入长宽高数值。
• 球体（SPHERE）：基于中心点和半径（或直径）创建球体，常用于管道端头、轴承滚珠等零件，命令中需明确球心坐标及半径，并通过“线框（WIREFRAME）”或“曲面（SOLID）”模式控制显示效果。
• 圆柱体（CYLINDER）：通过定义底面圆心、半径（或直径）及高度生成圆柱或椭圆柱，适用于轴类、孔类结构，支持“顶面半径”参数，可创建圆锥台。
• 圆锥体（CONE）：基于底面圆心、半径及高度创建圆锥，设置顶面半径后可生成圆台，常用于漏斗、顶尖等模型。
• 楔体（WEDGE）：创建直角楔形体，参数包括角点、长宽高，常用于支撑件或填充结构。
• 棱锥体（PYRAMID）：支持多边形底面（3-32边），通过指定底面半径、高度或顶点位置生成棱锥，可设置“棱（RIDGES）”参数创建棱台。

二维图形拉伸命令

• 拉伸（EXTRUDE）：将二维闭合轮廓（如多段线、圆、面域）沿指定路径或高度拉伸为三维实体，是建模中最常用的命令之一，将矩形拉伸为长方体，或将圆形拉伸为圆柱；若沿曲线路径拉伸，可生成弯管等异形体，需注意，拉伸对象必须为闭合轮廓，否则只能生成曲面。
• 旋转（REVOLVE）：将二维轮廓绕指定轴（如X轴、Y轴或自定义直线）旋转360度或指定角度，形成回转体，适用于创建轴类、盘类、轮毂等对称结构，如通过旋转矩形生成阶梯轴，或旋转半圆生成球体。
• 扫掠（SWEEP）：将二维轮廓沿二维或三维路径扫掠，生成复杂实体或曲面，路径可以是直线、圆弧、螺旋线等，例如将圆形截面沿螺旋线扫掠生成弹簧，或沿曲线扫掠生成管道。
• 放样（LOFT）：通过多个二维横截面轮廓（至少两个）平滑过渡生成三维实体，适用于创建复杂形状，如飞机机翼、汽车覆盖件，可调整“路径”或“导向线”控制放样形状，支持“横截面”编辑优化曲面连续性。

三维编辑与修改命令

创建基础实体后,需通过编辑命令调整形状、位置及布尔关系，以满足设计需求。

实体布尔运算

布尔运算是通过组合多个实体生成复杂模型的核心方法,包括并集、差集、交集三种运算：

• 并集（UNION）：将两个或多个实体合并为一个整体，消除重叠部分，将两个相交的圆柱体合并生成“十字”接头。
• 差集（SUBTRACT）：从实体中减去与其他实体重叠的部分，常用于创建孔洞、凹槽，从长方体中减去圆柱体生成通孔，或从大球体中减去小球体生成球壳。
• 交集（INTERSECT）：保留多个实体的公共部分，删除其余部分，两个相交圆柱体的交集生成“双孔”结构。

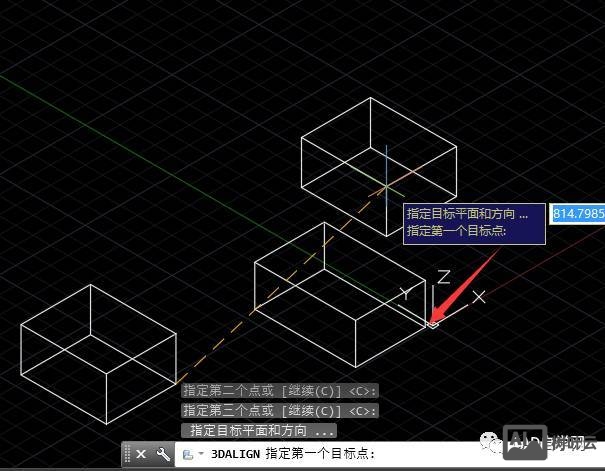

实体编辑命令

• 圆角（FILLET）与倒角（CHAMFER）：对实体边线进行圆角过渡（半径为R）或倒角（距离为D×D），提升模型工艺性，对机械零件的锐边进行圆角处理，减少应力集中。
• 三维阵列（3DARRAY）：包括矩形阵列（行、列、层数）和环形阵列（轴数、填充角度），用于快速生成多个重复实体，在法兰盘上环形阵列螺栓孔，或在基座上矩形阵列散热孔。
• 三维镜像（MIRROR3D）：通过定义镜像平面（如三点、对象、视图）复制实体，适用于对称结构建模，镜像生成零件的对称部分，提高建模效率。
• 旋转（ROTATE3D）：将实体绕三维空间中的任意轴旋转指定角度，区别于二维旋转的平面限制，将斜向支撑件绕自定义轴线旋转至正确位置。
• 剖切（SLICE）：用平面或曲面切割实体，保留指定部分，常用于观察内部结构或分割模型，例如用剖切面移除半圆柱体以观察内部孔洞。
• 加厚（THICKEN）：将曲面转换为实体，通过指定厚度生成薄壁结构，将曲面模型加厚为塑料外壳或金属钣金件。

视图与显示控制命令

三维模型的观察与显示直接影响设计效率,CAD提供了丰富的视图与视觉样式工具。

视图切换

• 标准视图（VIEWS）：提供俯视、仰视、左视、右视、前视、后视、西南等轴测、东北等轴测等10个标准视图，快速切换观察角度，使用“西南等轴测”视图观察整体模型，用“前视”视图编辑细节。
• 动态观察（3DORBIT）：通过鼠标拖拽实现实时旋转、平移、缩放，支持“受约束的动态观察”（约束至XY、XZ、YZ平面）、“自由动态观察”（任意旋转）及“连续动态观察”（自动旋转）。
• 相机（CAMERA）：添加虚拟相机并调整位置、目标点及视野，模拟真实观察效果，适用于创建透视图或动画路径。

视觉样式

视觉样式控制模型的显示方式,帮助区分结构与细节：

• 线框（WIREFRAME）：仅显示边线，无面和着色，适合观察拓扑结构。
• 消隐（HIDE）：隐藏被遮挡的边线，显示模型轮廓，提升可读性。
• 真实感（REALISTIC）：赋予模型平滑着色、材质纹理及光照效果，接近真实视觉。
• 概念（CONCEPTUAL）：使用平滑过渡着色和可见边线，突出模型形状，便于快速识别特征。
• 着色（SHADED）：基础着色显示，无光照细节，适合快速预览。

渲染与输出命令

渲染是将三维模型转化为逼真图像的关键步骤,通过设置材质、灯光及场景，提升模型的表现力。

• 材质（MATERIALS）：为模型赋予表面属性，如颜色、纹理、反射率、透明度，CAD内置常用材质库（如金属、塑料、木材），也可自定义材质贴图，为零件添加不锈钢材质，或为模型添加木纹纹理。
• 光源（LIGHTS）：包括点光源（向所有方向发射光线）、聚光灯（锥形光束）、平行光（模拟太阳光），通过调整位置、强度、颜色及阴影设置，营造真实光照效果，可添加“阳光与位置”模拟特定时间、地点的自然光。
• 渲染（RENDER）：基于当前视图、材质及光源生成高质量图像，支持“渲染面域”（局部渲染）、“渲染到尺寸”（输出指定分辨率图像）及“渲染到文件”（保存为位图格式），高级渲染功能包括全局照明（GI）、光线追踪（Ray Tracing），提升光影真实感。
• 输出（EXPORT）：将三维模型导出为其他格式，如STL（3D打印）、STEP（跨软件交换）、OBJ（三维动画）、DWG（二维图纸），便于后续加工或协作。

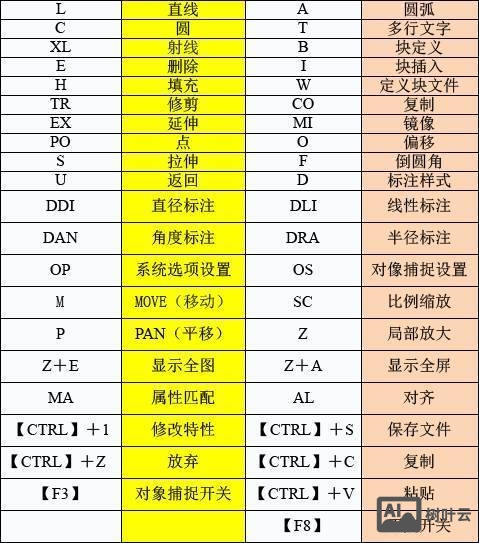

常用三维命令速查表

相关问答FAQs

Q1：为什么使用“拉伸（EXTRUDE）”命令时提示“所选对象不是闭合多段线”？
A：该错误通常是因为所选二维轮廓存在断点或非闭合结构，解决方法：（1）使用“多段线编辑（PEDIT）”命令将分散线段合并为闭合多段线，输入“PEDIT”后选择对象，执行“合并（J）”选项；（2）若为圆、椭圆等单一闭合对象，需确保未被分解为碎片；（3）使用“面域（REGION）”命令将闭合边界转换为面域，再进行拉伸操作。

Q2：如何将三维模型快速转换为二维工程图？
A：可通过以下步骤实现：（1）使用“布局”选项卡创建新布局，切换至“模型空间”中的三维模型；（2）执行“视图（VIEW）”→“基础视图（BASEVIEW）”，选择三维模型并指定投影方向（如前视、俯视），生成主视图、俯视、左视等标准视图；（3）使用“投影视图（PROJECTEDVIEW）”从基础视图生成其他视图；（4）通过“截面视图（SECTIONVIEW）”或“局部视图（DETAILVIEW）”补充细节；（5）添加尺寸标注、注释及技术说明，完成二维工程图，此功能需CAD软件支持“三维到二维转换”模块（如AutoCAD的“视图基础”功能）。
