在CAD软件中，块命令（BLOCK）是一项核心功能，它允许用户将多个图形对象组合成一个单一的对象，从而简化绘图过程、提高效率并减少文件大小，块的定义通常包括名称、基点、组成对象等要素，通过“创建块”（BLOCK）命令或“写块”（WBLOCK）命令可实现不同场景下的块应用，以下将从块的作用、创建方法、编辑技巧及高级应用等方面展开详细说明。
块的核心作用与优势
块的主要优势在于重复利用性和数据一致性，在绘制机械装配图时，若需多次使用螺栓、轴承等标准件，通过块插入功能可快速调用，避免重复绘制；块的定义修改后，所有插入的块实例会自动更新，确保图纸统一，块还能显著减少文件存储空间，例如将包含50个独立对象的图形定义为块后，文件大小可能仅为原来的1/3至1/2，块的属性功能（如零件编号、价格等）还可实现非图形数据的批量管理,适用于BIM或参数化设计场景。

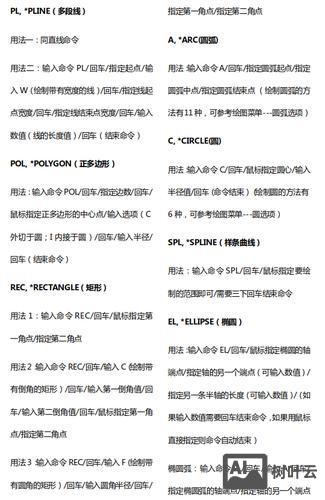

块的创建方法
内部块与外部块

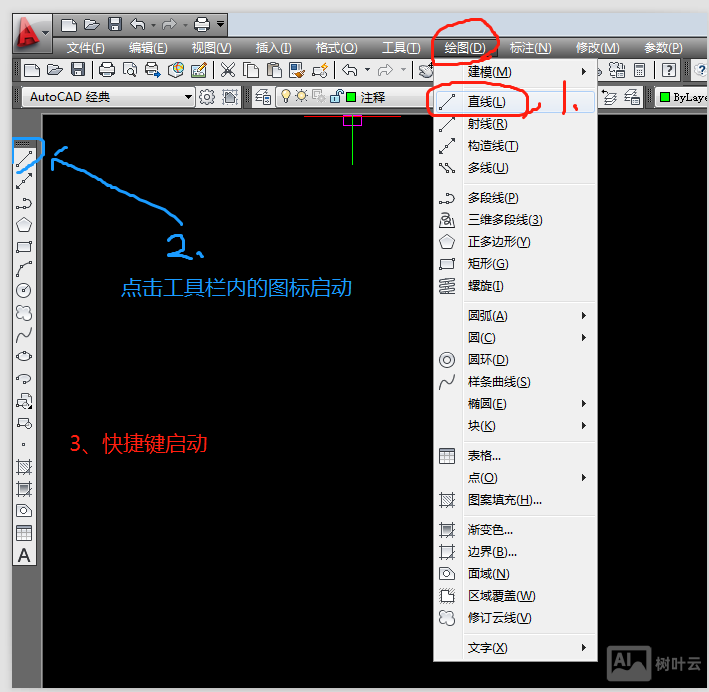

- 内部块：通过“BLOCK”命令创建，存储在当前图形文件中，仅限本图调用，执行命令后，需指定块的名称（如“BOLT”）、基点（通常选择插入时的参考点，如螺栓中心）及组成对象，可勾选“删除”选项将原对象转换为块，或选择“保留”保留原对象。
- 外部块：通过“WBLOCK”命令创建，保存为独立文件（.dwg格式），可在任意图形中调用，执行命令时需指定文件路径、基点及对象,适用于跨文件共享标准件库。
块属性的添加
属性是块的文本信息，通过“ATTDEF”命令定义，为“零件”块添加“编号”“名称”属性时，需设置属性标记（如“NO”）、提示文字（如“输入零件编号”）及默认值，插入块时，系统会自动提示输入属性值，属性可设置为可见、不可见或固定值。
块的编辑与管理
块的修改与分解
- 块编辑：双击块实例或在命令行输入“BEDIT”，可进入“块编辑器”修改组成对象，修改后保存会更新所有实例；若需仅修改单个块实例，可使用“分解”（X命令）将其拆分为独立对象,但会失去块的整体性优势。
- 块属性编辑：通过“ATTEDIT”命令可批量修改属性值，或使用“块属性管理器”（BATTMAN）调整属性定义的顺序、模式或可见性。
块的嵌套与动态块
- 嵌套块：将一个块插入到另一个块中，形成层级结构，适合复杂组件（如将“螺栓”和“垫片”嵌套为“螺栓组件”），但嵌套层级过深可能导致编辑困难,建议不超过3层。
- 动态块：通过“块编辑器”添加参数（如点、距离、旋转）和动作（如拉伸、移动、阵列），使块具备可调整性，创建一个“长度可调”的桌块，通过拉伸参数可动态改变桌面长度,无需重新定义块。
块的应用技巧与注意事项
- 基点选择：块的基点应选择插入时的关键参考位置，如机械零件的对称中心、建筑门窗的左下角,避免插入时频繁调整位置。
- 图层管理：块可包含不同图层的对象，插入时默认遵循当前图层设置，若需保持块的原有图层特性，可在创建块时勾选“使块成为独立图层”。
- 块的重命名与清理：通过“RENAME”命令可修改块名称；使用“PURGE”命令删除未使用的块,减少文件冗余。
- 块与外部参照的区别：块作为内部对象插入后会成为图形一部分，而外部参照（XREF）仅链接文件内容，修改源文件时图纸会实时更新,适合大型项目的协同设计。
相关问答FAQs
Q1：如何将多个块合并为一个块？
A1：可通过“块编辑器”实现：首先插入所有待合并的块，然后使用“创建块”命令将它们定义为新块；或使用“剪切”和“粘贴”将块对象组合后重新定义块,注意嵌套块需先分解才能合并。
Q2：动态块中的参数和动作如何关联？
A2：在“块编辑器”中，先添加参数（如“线性参数”），然后选择该参数并添加对应动作（如“拉伸动作”），通过动作的“选择集”指定参数控制的图形对象，为“门”块添加“翻转参数”和“翻转动作”后,插入块时可动态实现门的开关方向调整。
