CAD平移命令怎么用？

在CAD软件中，平移命令是基础且频繁使用的操作之一，主要用于调整图形对象的位置，而不改变其大小、方向或形状，平移操作可以通过多种方式实现，包括使用鼠标直接拖拽、输入命令参数或结合其他辅助工具，以下将详细介绍CAD平移命令的使用方法、操作步骤、注意事项及相关技巧。

平移命令的核心功能是通过指定基点和目标点，将选中的对象移动到新的位置，在AutoCAD中，平移命令的英文为“MOVE”，快捷键为“M”，执行该命令后，用户需要先选择要移动的对象，然后指定移动的基点（即对象上的参考点），最后指定目标点（基点要移动到的位置），系统会自动计算基点与目标点之间的位移矢量，并将对象整体移动该矢量距离，若基点为坐标(0,0)，目标点为坐标(10,5)，则对象将在X轴方向移动10个单位,Y轴方向移动5个单位。

除了基本的点对点平移，CAD还支持通过输入位移值的方式进行精确平移，在指定基点后，可以直接输入位移的X、Y、Z坐标值（如“@10,5”），表示对象相对于基点的偏移量，这种方式适用于需要精确控制位移距离的场景，特别是在绘制具有严格尺寸要求的工程图纸时，结合极坐标输入（如“@10<45”）可实现沿特定方向和距离的平移,进一步增强了操作的灵活性。

在实际操作中，平移命令常与其他编辑命令配合使用，以提高绘图效率，在复制对象时，可以先使用“COPY”命令复制对象，再通过“MOVE”命令调整复制对象的位置；或者在修剪、延伸对象后，通过平移调整图形布局，对于复杂图形，可先使用“GROUP”或“SELECTSIMILAR”命令快速选择多个对象，再执行平移操作,避免逐个选择的繁琐步骤。

平移操作的精度受CAD环境设置的影响，需注意以下几点：1. 对象捕捉（OSNAP）：开启关键点捕捉（如端点、中点、交点）可确保基点和目标点的准确定位，避免手动输入坐标的误差；2. 正交模式（ORTHO）：启用后可限制平移方向为水平或垂直，适用于对齐操作；3. 动态输入（DYN）：开启后可在光标附近直接输入坐标值，提升操作便捷性；4. UCS坐标系：在三维建模中，需确保当前坐标系与平移方向一致,避免因坐标系错误导致的位移偏差。

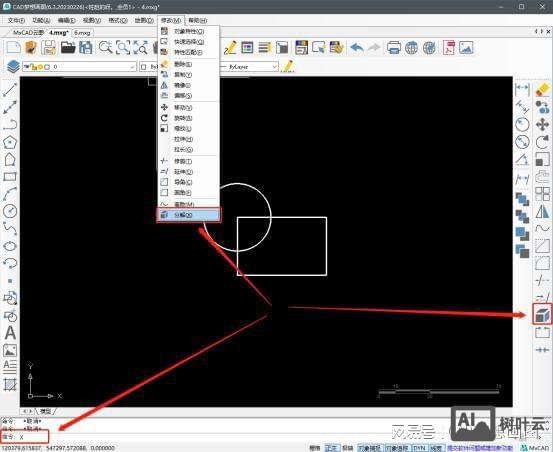

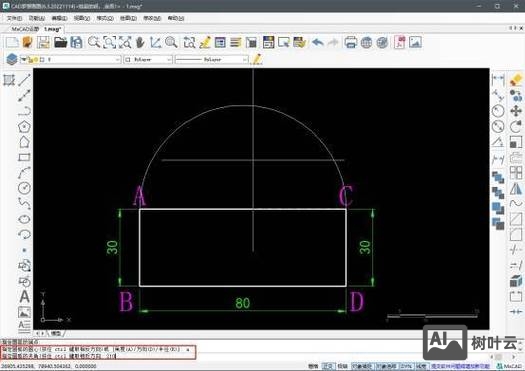

针对不同版本的CAD软件，平移命令的操作界面可能略有差异，但核心逻辑一致，以AutoCAD为例，执行平移命令的步骤如下：1. 在命令行输入“M”并回车，或点击“修改”工具栏中的“移动”图标；2. 使用窗选、框选或点选方式选择对象，按回车确认；3. 指定基点（可捕捉对象特征点或输入坐标）；4. 指定目标点（可通过鼠标点击、输入坐标或相对位移值确定），完成上述步骤后,对象即被移动至新位置。

对于批量平移操作，可结合“ARRAY”或“OFFSET”命令实现阵列式平移，使用“ARRAYRECT”命令可沿X轴或Y轴方向按指定间距平复制多个对象；而“OFFSET”命令则可在保持对象间距不变的情况下平移复制，在布局空间中，平移命令还可用于调整视口位置,以优化图纸布局。

平移命令的常见错误及解决方法：1. 对象未选中：检查选择集是否为空，或使用“SELECT”命令重新选择；2. 位移方向错误：确认基点和目标点的顺序，或使用“UNDO”命令撤销操作；3. 对象捕捉失效：检查OSNAP设置是否开启，或临时关闭捕捉手动输入坐标；4. 三维平面误操作：切换至平面视图或调整UCS方向,确保平移方向与当前视图一致。

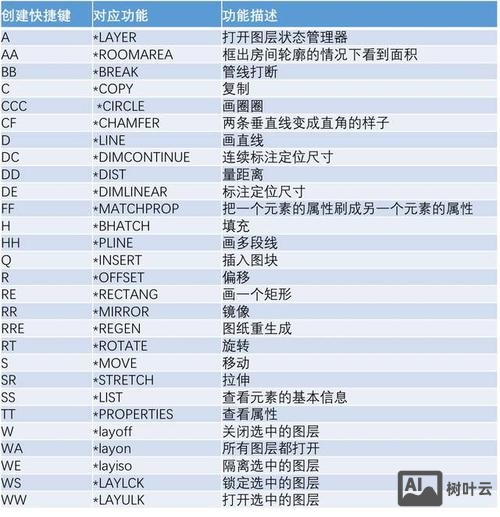

以下为平移命令在不同场景下的应用示例表格：

CAD插件或二次开发工具（如AutoLISP）可扩展平移命令的功能，通过编写自定义脚本可实现批量平移、条件平移（如仅平移特定图层对象）等高级操作,适用于标准化绘图流程。

相关问答FAQs

Q1：如何将CAD中的对象沿指定角度和距离精确平移？
A1：可通过极坐标输入实现，执行“MOVE”命令后，选择对象并指定基点，然后在命令行输入“@距离<角度”（如“@50<60”），表示对象将沿60度方向移动50个单位，需确保角度方向与当前坐标系一致，且角度值以度为单位，逆时针为正，若需动态调整，可开启“动态输入”功能,直接在光标旁输入参数。

Q2：平移对象时出现位置偏移，如何解决？
A2：位置偏移通常由以下原因导致：1. 对象捕捉错误：检查OSNAP设置，确保捕捉模式与目标点匹配，或临时关闭捕捉手动输入坐标；2. 坐标系问题：在三维环境中，确认当前UCS方向是否正确，必要时使用“UCS”命令调整坐标系；3. 视图缩放影响：在缩放视图后，执行“REGEN”命令刷新显示；4. 参照点选择错误：重新选择基点，确保其为对象上的固定特征点（如端点、圆心），若问题仍未解决，可尝试“UNDO”命令撤销操作并重新执行。
