CAD的块命令是计算机辅助设计（CAD）软件中一项非常核心且实用的功能，它允许用户将多个图形对象组合成一个单一的对象，即“块”，这个命令极大地提高了绘图效率，简化了复杂图形的创建和管理过程，使得设计工作更加标准化和模块化，下面将详细介绍CAD块命令的相关内容，包括其定义、创建、插入、编辑以及属性管理等。
在CAD中，块的定义是指将一组选定的对象（如线条、圆、弧、文字等）整合成一个独立的命名对象，一旦被定义为块，这些对象就被视为一个整体，可以进行移动、旋转、缩放等操作，而无需单独编辑每个组成部分，块的主要优势在于减少重复劳动，避免重复绘制相同的图形，从而节省大量时间，在建筑图纸中，门、窗、家具等常用元素可以创建为块，在需要时直接插入,而不是每次都重新绘制。

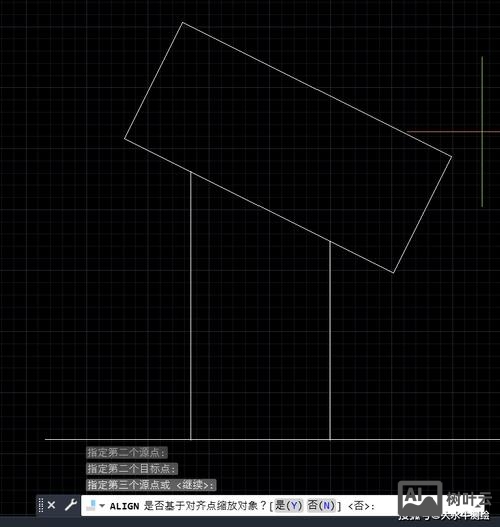

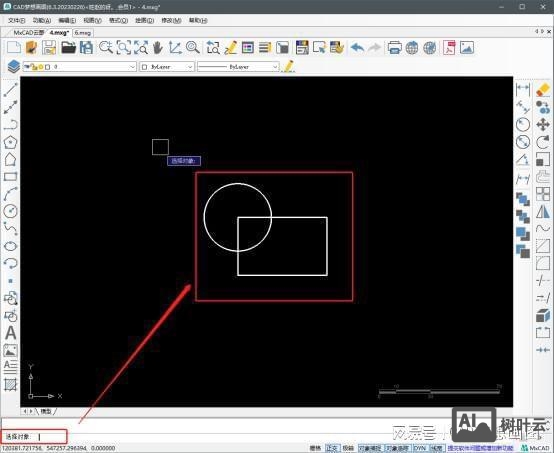

创建块的基本步骤通常包括：首先绘制需要定义为块的图形对象，然后执行“创建块”（BLOCK）命令，在弹出的对话框中输入块的名称，选择基点（即插入时的参考点），选择要包含在块中的对象，最后点击“确定”完成创建，基点的选择非常重要，它决定了块插入时的定位点，通常选择图形的特征点，如中心点、左下角点等，以便于后续的插入操作，在创建块时，还可以设置块的单位、是否允许分解等选项,这些选项会影响块在绘图中的表现。
插入块是通过“插入”（INSERT）命令实现的，执行该命令后，会弹出“插入”对话框，用户可以选择已定义的块名称，设置插入点的位置、缩放比例和旋转角度，插入点可以直接在屏幕上指定，也可以通过输入坐标来确定，缩放比例允许用户调整块的大小，可以设置为统一比例或分别设置X、Y、Z方向的比例，旋转角度则用于调整块的朝向，如果块在创建时被设置为“允许分解”，那么插入后可以通过“分解”（EXPLODE）命令将其拆分为单个对象,便于局部修改。
块的编辑分为两种情况：一种是编辑块的定义，另一种是编辑插入后的块实例，编辑块定义需要使用“块编辑器”（BLOCKEDIT）或“在位编辑块”（REFEDIT）命令，块编辑器提供了一个独立的环境，用户可以像在普通绘图环境中一样修改块的内部结构，修改后保存即可更新所有插入的该块实例，在位编辑块则允许用户在当前图形中直接编辑块，无需切换到块编辑器，适合简单的修改，对于插入后的块实例，如果只是想修改其位置、比例或旋转角度，可以直接使用夹点编辑或移动、缩放、旋转等命令；但如果需要修改块内部的图形对象,则必须使用块编辑功能。
块属性是块的重要组成部分，它允许用户为块添加文本信息，如编号、名称、规格等，属性的定义需要先使用“定义属性”（ATTDEF）命令，设置属性标记、提示、默认值等选项，然后将属性与图形对象一起定义为块，插入带有属性的块时，CAD会提示用户输入属性值，这些值会显示在块中，属性数据可以提取并导出到外部文件（如Excel），用于生成明细表或进行数据统计，在机械图中，每个零件的块可以包含属性如零件编号、材料、数量等,通过属性提取功能可以快速生成零件清单。
除了基本的创建、插入和编辑功能，CAD还提供了块的管理工具，如“块定义”（BLOCKDEFINITION）对话框、“块属性管理器”（BATTMAN）等，块定义对话框可以查看和修改现有块的参数，如基点、对象组成等，块属性管理器则用于管理块的属性，可以编辑属性定义、调整属性顺序、同步属性等，CAD还支持动态块，这是一种更高级的块类型，可以通过自定义夹点和特性动态调整块的形状、大小或行为，而无需重新定义块，动态块需要使用“块编辑器”中的参数和动作来创建，可以创建一个可调整长度的动态块,通过拖动夹点来改变块的长度。
在实际应用中，块命令的使用需要注意一些技巧和最佳实践，块的命名应具有描述性，便于识别和管理；基点的选择应合理，以方便插入和定位；块中的对象应尽量简化，避免包含不必要的图层、线型等属性，以减少文件大小；对于频繁使用的块，可以将其保存为外部块文件（.dwg或.dwt格式），以便在不同图形文件中重复使用，外部块是通过“写块”（WBLOCK）命令创建的，它将块或对象保存为独立的图形文件，可以通过“插入”命令调用。

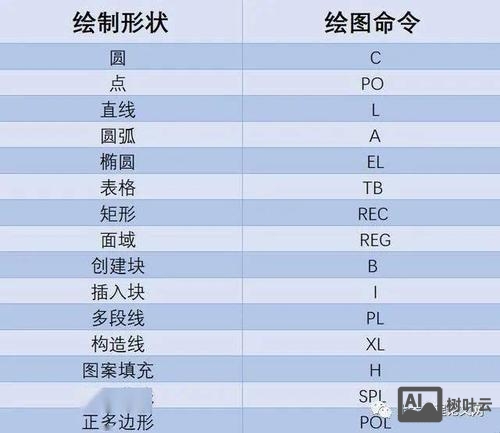

为了更好地理解块命令的应用,以下通过一个简单的表格说明不同块操作命令的功能及使用场景：
| 命令名称 | 功能描述 | 使用场景 |
|---|---|---|
| BLOCK（创建块） | 将选定的对象定义为内部块 | 在当前图形中重复使用相同的图形组合 |
| INSERT（插入块） | 将已定义的块插入到当前图形中 | 调用已创建的块，设置位置、比例和旋转角度 |
| WBLOCK（写块） | 将块或对象保存为外部图形文件 | 在不同图形文件中共享块，或创建标准库 |
| BLOCKEDIT（块编辑器） | 编辑块的定义，修改内部结构 | 更新块的设计，修改所有插入的块实例 |
| ATTDEF（定义属性） | 为块添加可编辑的文本属性 | 为块添加编号、名称等可变信息 |
| BATTMAN（块属性管理器） | 管理块的属性，编辑属性定义 | 修改属性标记、提示，同步属性值 |
CAD的块命令是一项功能强大且灵活的工具，它通过将复杂图形模块化，显著提高了绘图效率和数据管理能力，无论是建筑、机械还是电气工程，块命令都是不可或缺的功能，掌握块的创建、插入、编辑和属性管理，能够帮助设计师更好地组织图形，减少重复工作，提升设计质量，在实际工作中，合理使用块命令并结合动态块、属性等高级功能，可以进一步发挥CAD的潜力,满足复杂设计需求。
相关问答FAQs：
问：如何将一个已经定义的块保存为外部文件，以便在其他图形中使用？
答：可以使用“写块”（WBLOCK）命令，执行该命令后，在弹出的对话框中，选择“源”为“块”，然后从下拉列表中选择要保存的块名称，指定保存路径和文件名，点击“确定”即可将块保存为独立的.dwg文件，在其他图形中，通过“插入”命令选择该文件即可调用。问：为什么插入的块在分解后无法单独编辑某些对象？
答：这可能是因为块在创建时被设置为“不允许分解”，在创建块时，如果未勾选“允许分解”选项，则插入后的块无法通过“分解”命令拆分，如果块是通过“绑定”或“插入”外部参照的方式创建的，也可能存在分解限制，解决方法是重新定义块时勾选“允许分解”选项，或检查块是否为外部参照，如果是,需先解除绑定后再分解。
