CAD图像填充命令是计算机辅助设计（CAD）软件中用于在封闭区域内添加特定图案或颜色的重要功能，广泛应用于建筑、机械、电子等工程制图中，通过填充操作，用户可以增强图形的可读性、区分不同材料或区域，并满足制图规范的要求，以下将从命令调用、参数设置、应用技巧及注意事项等方面详细介绍CAD图像填充命令的使用方法。

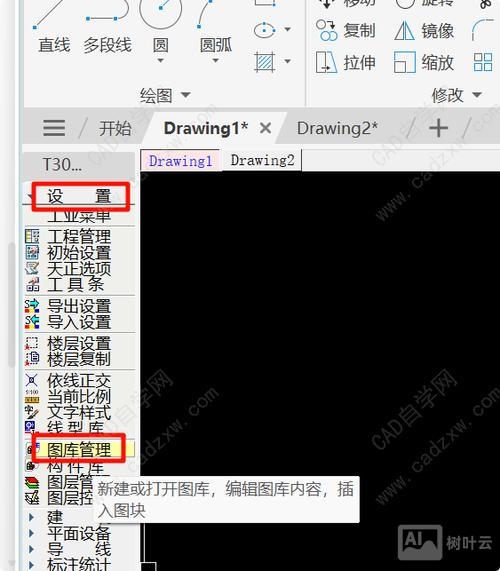

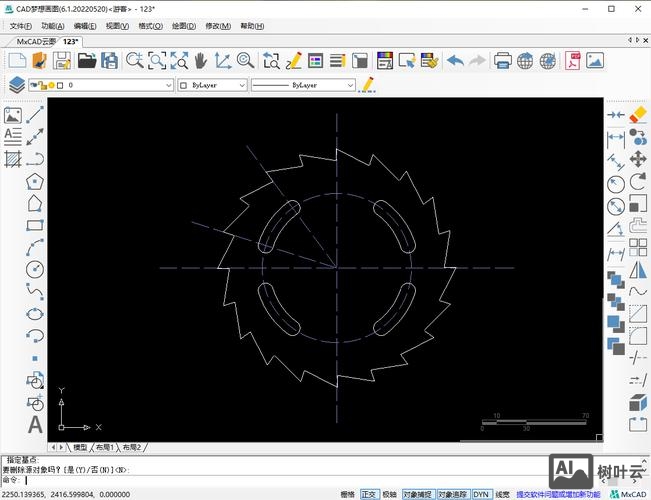

在AutoCAD等主流CAD软件中,图像填充命令通常通过两种方式调用：一是输入命令“HATCH”或快捷键“H”，在弹出的“图案填充和渐变色”对话框中进行设置；二是通过“绘图”菜单下的“图案填充”选项直接打开对话框，对于熟悉操作的用户，还可以在命令行输入“-HATCH”以命令行模式进行操作，适用于批量处理或脚本编写，调用命令后，系统会弹出图案填充创建界面，包含“边界”“图案”“特性”等选项卡，用户需根据需求逐步配置参数。
图案填充的核心参数设置包括选择填充图案、定义填充边界和调整填充特性，在“图案”选项卡中，系统提供了预设的填充图案库，如“ANSI”“ISO”“其他预定义”等类别，用户可点击“图案”下拉列表浏览或搜索图案名称，建筑制图中常用“SOLID”填充实体颜色，“AR-CONC”表示混凝土，“ANSI31”则代表斜线阴影，对于自定义需求，用户还可导入.pat文件或使用渐变色填充，实现颜色过渡效果，在“边界”选项卡中，需指定填充区域，系统支持“拾取点”（在封闭区域内单击自动识别边界）、“选择对象”（手动选取封闭线条）两种方式，对于复杂图形，可勾选“删除边界”或“重新创建边界”进行优化。“创建边界”功能还能将填充边界转换为独立对象，便于后续编辑。
填充特性的调整直接影响最终效果,在“特性”选项卡中，用户可设置填充的“角度”和“比例”，以控制图案的方向和疏密程度，将“ANSI31”图案的角度从0°改为90°，可使斜线方向从左下变为右上；增大比例值会使图案间距变宽，反之则变密，对于非闭合区域，可勾选“允许间隙”选项，并输入允许的最大间隙值（默认为0），系统会自动桥接微小间隙。“透明度”“图层”“颜色”等属性也可根据图层管理需求进行统一设置，避免填充线影响其他对象的显示。

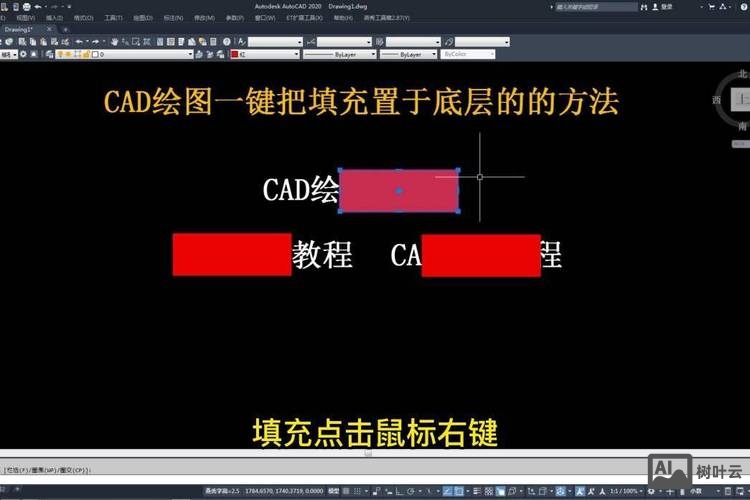

在实际操作中,用户需注意以下几点常见问题：一是填充边界必须完全闭合，否则会出现“未找到有效边界”提示，此时可使用“边界”命令（BOUNDARY）检查并生成闭合多段线，或延长、修剪线条确保无缝连接，二是填充比例不当可能导致图案过密或过疏，建议先在局部区域测试比例值，或使用“注释性”选项使填充比例随视图比例自动调整，三是复杂图形的填充可能耗时较长，可通过“预览”功能实时查看效果，避免重复操作，四是填充图案的关联性默认开启，修改边界时填充会自动更新，若需固定填充效果，可右键点击填充区域选择“分解”，但这将失去关联性且增加文件大小。
以下通过表格对比不同填充类型的应用场景：
| 填充类型 | 适用场景 | 常用图案示例 | 特点说明 |
|---|---|---|---|
| 预定义图案 | 材料纹理（如混凝土、金属） | AR-CONC、ANSI31 | 系统自带，可直接调用 |
| 渐变色填充 | 装饰效果或区域标识 | 单色/双色渐变 | 支持线性、径向等渐变方式 |
| 用户自定义图案 | 特殊行业需求（如地质、纺织） | 导入.pat文件 | 需提前创建或下载图案文件 |
| 实体填充 | 纯色区域填充（如墙体、阴影） | SOLID | 无图案，仅填充单一颜色 |
相关问答FAQs：
Q1：为什么填充后图案显示为空白或非常密集？
A：这通常是由于填充比例设置不当导致的，若图案显示为空白，说明比例值过大，超出显示范围；若图案过于密集，则是比例值过小，建议在“图案填充和渐变色”对话框中调整“比例”参数，或勾选“注释性”选项使图案自动适应视图比例，检查填充区域是否完全闭合，以及当前图层是否被冻结或关闭。
Q2：如何修改已填充的图案或调整其边界？
A：双击已创建的填充图案，可重新打开“图案填充和渐变色”对话框，修改图案类型、角度、比例等属性，若需调整边界，可使用“拉伸”（STRETCH）或“修剪”（TRIM）命令修改边界线条，填充图案会自动更新（前提是填充未被分解），若需替换填充区域，可右键点击填充选择“重新创建边界”，通过“拾取点”或“选择对象”重新定义范围。
