cad图块编辑命令有哪些具体操作技巧？

在CAD设计中，图块（Block）是一种高效管理重复图形元素的重要工具，通过将多个对象组合为单一对象，可以显著简化绘图流程、减少文件体积并提升修改效率，而图块编辑命令则是优化和管理图块的核心功能，掌握这些命令能帮助用户灵活调整图块内容、更新属性及适应不同设计需求,以下将详细解析CAD中常用的图块编辑命令及其应用场景。

图块编辑的核心命令分类及应用

图块创建与插入相关命令

• BLOCK（创建块）
  该命令用于将选定的图形对象定义为新的图块，执行命令后，会弹出“块定义”对话框，用户需指定图块名称、基点（插入时的参考点）、选择对象（可设置为“删除”“转换为块”或“保留”），并设置图块单位（如毫米、米等），将一个门窗图形定义为“门”图块后，可在任意位置重复调用，且所有“门”图块均关联同一定义,便于统一修改。

• INSERT（插入块）
  用于将已创建的图块插入到当前图形中，执行命令后，可选择图块名称，设置插入点、缩放比例和旋转角度，若勾选“分解”选项，插入后的图块将分解为独立对象；反之则保持整体性，插入“螺栓”图块时，可通过比例参数调整螺栓大小,避免重复绘制。

图块编辑与修改命令

• BEDIT（块编辑器）
  这是功能强大的动态图块编辑工具，进入块编辑器后，用户可在专用绘图环境中修改图块内部几何图形、添加约束参数（如线性、角度、可见性等）和动作（如拉伸、移动、翻转等），为“椅子”图块添加“可见性参数”后，可通过状态栏切换显示“单人椅”或“双人椅”形态，无需创建多个图块。
  操作步骤：执行BEDIT命令 → 选择要编辑的图块 → 在块编辑器中修改图形或添加参数/动作 → 保存并退出。
  优势：支持创建动态图块，可适应多种设计变化,极大提升图块的灵活性。

• REFEDIT（在位编辑块）
  适用于对已插入的图块进行局部修改，无需进入块编辑器，执行命令后，选择要编辑的图块，系统会临时“拆开”该图块（其他同名图块暂时隐藏），用户可直接修改图形对象，完成后通过“保存参照修改”或“放弃参照修改”更新图块定义，插入“沙发”图块后，若需调整其中一个扶手的长度，使用REFEDIT可直接在当前图形中修改，并同步更新所有“沙发”图块。


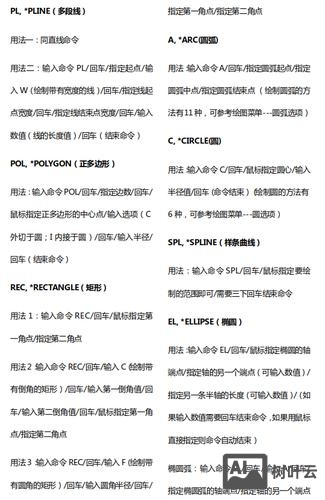

  （图片来源网络，侵删）

• BLOCKREPLACE（替换块）
  用于批量替换图形中的特定图块，执行命令后，选择要替换的目标图块，再选择新的图块定义，系统会自动将所有目标图块替换为新图块，并保持插入点、缩放比例等属性不变，将旧版本的“灯具”图块统一替换为新设计的“LED灯具”图块,无需逐个删除和重插。

图块属性与数据管理命令

• ATTDEF（定义属性）
  用于为图块添加文本属性，如图纸编号、材料规格等，执行命令后，可设置属性标记（如“NO”）、提示文字（如“输入编号”）、默认值及文字样式，并将属性与图块绑定，创建“标题栏”图块时，可添加“设计人”“日期”等属性,插入图块时自动弹出对话框输入属性值。

• ATTEDIT（编辑属性）
  用于修改已附着图块的属性值、文字样式或位置，执行命令后，选择图块，弹出“增强属性编辑器”，可在“属性”选项卡修改值，在“文字选项”调整文字高度、对齐方式等，将“零件”图块的“价格”属性从“100”更新为“150”。

• BATTMAN（属性管理器）
  集中管理当前图形中所有图块属性的工具，可按图块名称筛选属性，批量修改属性值（如将“供应商”统一改为“A公司”），或同步多个图块的属性定义，在大型装配图中，通过属性管理器快速更新所有“零件编号”属性,避免遗漏。


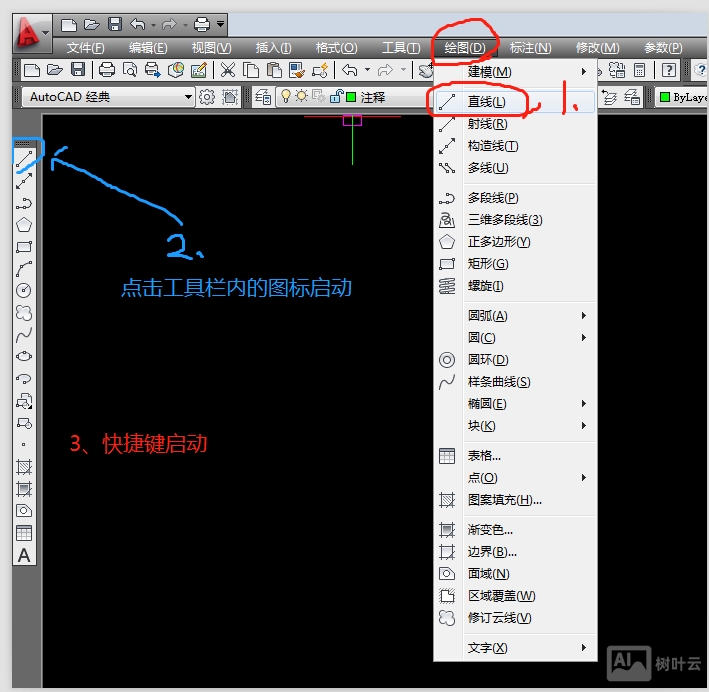

  （图片来源网络，侵删）

图块分解与重构命令

• EXPLODE（分解）
  将图块或复合对象分解为独立对象，执行命令后，选择图块，系统会解除其块定义，还原为原始的线条、文字等对象。注意：分解后的对象不再与图块定义关联，修改不会影响其他同图块实例，需谨慎使用，若仅需提取图块中的某个线条,可先分解再选择目标对象。

• BLOCKICON（生成图标）
  用于更新图块预览图标，当图块内部图形被修改后，预览图标可能不会自动更新，此时执行BLOCKICON命令，选择图块即可重新生成预览，便于在“插入块”对话框中快速识别。

图块编辑命令的应用场景对比

为更直观理解各命令的适用场景,以下通过表格对比常用命令的核心功能与典型用途：

相关问答FAQs

Q1：如何判断当前图块是否为动态图块？如何查看其动态参数？
A：在CAD中，动态图块通常在块编辑器中包含参数和动作，若要判断已插入的图块是否为动态图块，可双击该图块，若弹出“块编辑器”界面或显示动态夹点（如拉伸夹点、翻转夹点），则为动态图块，查看动态参数的方法：进入块编辑器后，左侧“块编辑器”选项卡会列出所有参数（如点参数、线性参数等），用户可双击参数查看其类型和关联动作，在命令行输入“LIST”命令，选择图块后,在文本窗口中也可查看图块是否包含动态属性。

Q2：使用图块编辑命令时，如何避免误修改导致其他图形文件受影响？
A：为避免误修改影响其他文件，需注意以下几点：

1. 备份原图块定义：在编辑图块前，可通过“WBLOCK”命令将原图块另存为独立文件，以防修改后无法恢复。
2. 使用“在位编辑”（REFEDIT）：若仅需修改当前图形中的特定图块实例，优先使用REFEDIT而非BEDIT，因为REFEDIT仅在当前文件中临时修改，不会直接更新全局图块定义（除非选择“保存参照修改”）。
3. 检查图块来源：若图块来自外部参照（Xref），需先绑定外部参照或将其分解为内部块，再进行编辑。
4. 使用“块编辑器”的“保存更改”选项：在BEDIT中修改后，若不希望更新全局定义，可选择“放弃更改”并退出，而非保存修改。

通过以上措施，可有效控制图块编辑的影响范围,确保设计安全。
