CAD粉碎命令怎么用？

在CAD绘图过程中，经常会遇到需要将复杂对象分解或简化处理的场景，而“Xplode”（中文界面中通常显示为“分解”或“炸开”，但部分版本或插件中可能被称为“粉碎”）命令正是为满足这类需求而设计的强大工具，与基础的“Explode”（分解）命令相比，“Xplode”提供了更高级的参数控制，允许用户在分解对象时自定义图层、颜色、线型等属性，甚至对块参照中的嵌套对象进行分层处理，从而大幅提升绘图效率和修改灵活性，本文将详细解析CAD中“Xplode”命令的功能、操作步骤、参数设置及实际应用场景,帮助用户全面掌握这一实用工具。

Xplode命令的核心功能与优势

CAD的“Explode”命令只能将块、多段线、尺寸标注等复合对象分解为单一对象（如块分解为线条和圆弧），且分解后的对象默认继承原对象的属性，而“Xplode”命令（需通过命令行输入“Xplode”或加载相应插件调用）则在此基础上增加了“属性控制”和“分层处理”两大核心功能，具体优势包括：

1. 属性自定义：可单独设置分解后对象的图层、颜色、线型、线宽等属性，无需手动逐个修改；
2. 嵌套对象处理：支持对块参照中的嵌套块（块内包含的块）进行选择性分解，可按层级深度控制分解范围；
3. 批量操作优化：通过参数预设，可一次性处理多个对象，避免重复操作；
4. 保留关联性：部分情况下可保留原对象的几何关联（如多段线的宽度信息），而“Explode”会丢失此类属性。

Xplode命令的操作步骤与参数详解

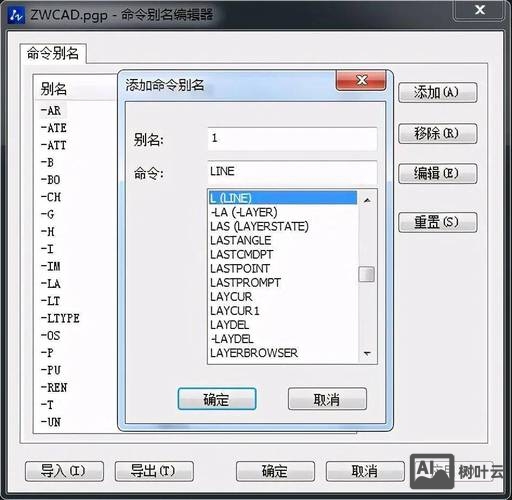

命令调用方式

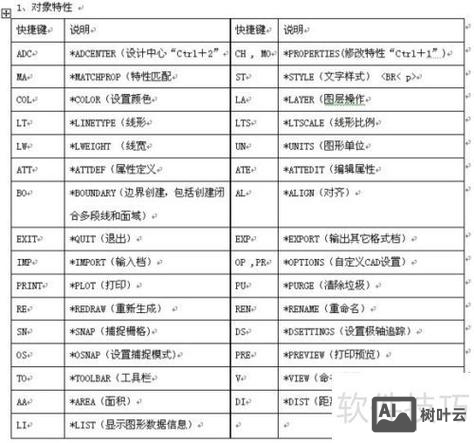

• 命令行输入：在CAD命令行中直接输入“Xplode”并按回车键；

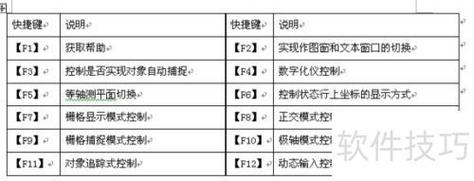

• 工具栏/功能区：若已加载相关插件，可在“修改”工具栏或“常用”选项卡的“分解”下拉菜单中找到“Xplode”按钮（部分版本需自定义添加）。

操作流程

以分解一个包含嵌套块的“家具块”为例，具体步骤如下：

1. 选择对象：启动“Xplode”命令后，命令行提示“选择对象:”，使用窗选或点选方式需要分解的对象，按回车确认；
2. 属性控制选项：命令行显示“输入选项 [全部(A)/分解(D)/放弃(U)/单个(I)] <全部>:”，各选项含义如下：
   • 全部(A)：默认选项，显示完整的属性设置对话框，可自定义图层、颜色、线型等；
   • 分解(D)：仅分解对象，不修改属性（等同于“Explode”命令）；
   • 放弃(U)：撤销上一步操作；
   • 单个(I)：逐个分解对象并提示属性设置，适合需要差异化处理的场景。
3. 参数设置：选择“全部(A)”后，系统弹出“Xplode”参数对话框（或命令行逐行提示），主要参数包括：
   • 图层控制：可选择“继承原对象图层”或“指定新图层”（如输入“0”或选择已有图层）；
   • 颜色控制：支持“随块”“随层”或指定具体颜色（如红色、RGB值）；
   • 线型控制：可加载并指定新线型（如虚线“ACAD_ISO02W100”）；
   • 线宽控制：设置线宽值（如0.30mm）；
   • 嵌套深度：若对象包含嵌套块，可输入“1”仅分解第一层，“2”分解两层，依此类推，“0”表示不分解嵌套对象。
4. 确认应用：完成参数设置后，点击“确定”或按回车，对象即按预设参数分解。

参数设置对比表

为更直观理解“Xplode”与“Explode”的区别，以下通过表格对比两者的核心参数：

Xplode命令的实际应用场景

1. 建筑图纸修改：在平面图中，若需将“墙体块”分解为独立线条并修改至“墙体”图层，同时将颜色改为“ByLayer”，使用“Xplode”可一次性完成，避免分解后手动调整图层和颜色的繁琐操作。
2. 机械零件编辑：对于包含“螺栓嵌套块”的装配图，若需仅分解外层块而保留内层螺纹属性，可通过设置“嵌套深度=1”实现，避免破坏内部结构。
3. 图纸标准化整理：当接收的外部图纸中对象图层混乱（如所有对象均在“0”图层），使用“Xplode”选择“指定新图层”，可将分解后的对象批量归档至对应图层，快速统一图纸规范。

注意事项与常见问题

1. 版本兼容性：部分CAD基础版本（如AutoCAD LT）未内置“Xplode”命令，需通过“Express Tools”插件加载，或通过LISP程序调用；
2. 参数预设保存：CAD不会自动保存“Xplode”的参数设置，若需重复使用相同配置，建议通过脚本文件（.scr）记录参数命令；
3. 复杂对象性能：对包含大量嵌套块或复杂实体（如三维块）使用“Xplode”时，可能导致卡顿，建议先备份文件再操作。

相关问答FAQs

Q1：Xplode命令分解后的对象无法编辑，是什么原因？
A：可能是因为分解时设置了“继承原对象图层”，而目标图层被锁定或冻结，检查图层状态，解锁或解冻对应图层即可编辑；若分解时勾选“保留块定义”，原块对象可能未被彻底删除，需手动删除残留块参照。

Q2：如何通过LISP程序调用Xplode命令实现批量分解？
A：可编写简单LISP代码，

(defun c:BatchXplode ()
  (setq sel (ssget '((0 . "INSERT"))))
  (command "Xplode" sel "" "A" "L" "NEW_LAYER" "1" "C" "ByLayer" "")
  (princ)
)

加载该LISP程序后，输入“BatchXplode”命令，即可批量选择块参照并分解至“NEW_LAYER”图层，颜色为“ByLayer”，实际使用时可根据需求修改参数（如图层名、颜色等）。
