在CAD软件中，分散命令（通常指“DIVIDE”或“MEASURE”命令，根据不同版本可能名称略有差异）是用于在指定对象上创建等分点或等距标记的重要工具，其核心功能是将直线、圆弧、多段线、圆等几何对象按照指定数量或间距进行分割，并在分割位置生成点、块等参照对象，为后续的绘图、标注或设计工作提供精确的定位参考，以下将从命令原理、操作步骤、应用场景、注意事项及与其他命令的对比等方面进行详细阐述。
分散命令的基本原理与类型
分散命令主要分为两类：定数等分（DIVIDE）和定距等分（MEASURE），两者的核心区别在于分割逻辑——定数等分是将对象分成指定数量的等长部分，而定距等分则是按照固定间距进行分割，最后一段的长度可能小于指定间距。
- 定数等分（DIVIDE）：适用于需要将对象均分为若干份的场景，例如将一条直线平均分成5段，或在一个圆上创建8个均布的螺栓孔位置，其生成的点或块的数量为“段数+1”（例如5段会生成6个点，包括起点和终点）。
- 定距等分（MEASURE）：适用于按固定长度分割对象的场景，例如在道路中心线上每隔20米设置一个路灯，或在管道上每隔1米安装一个支架，其分割从对象的起点开始（选择对象时靠近的一端），若对象总长度不是间距的整数倍，剩余部分将不被分割。
分散命令的操作步骤（以AutoCAD为例）
定数等分（DIVIDE）操作步骤

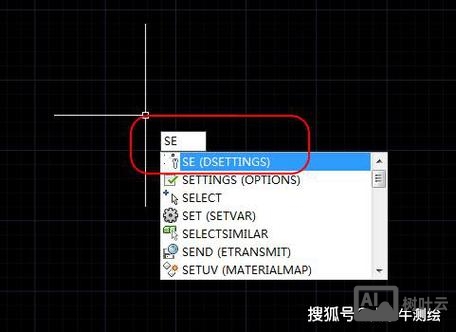

（1）启动命令：在命令行输入“DIVIDE”并按回车键，或通过菜单栏“绘图”→“点”→“定数等分”选择。
（2）选择对象：点击需要等分的图形对象（如直线、圆弧、多段线等）。
（3）输入分段数：在命令行输入要分割的段数（6”），按回车键。
（4）设置样式（可选）：默认情况下，等分点显示为小圆点，若需修改样式，可在命令行输入“S”并回车，弹出“点样式”对话框，选择所需的点样式（如十字、叉号等）或自定义大小。
定距等分（MEASURE）操作步骤
（1）启动命令：在命令行输入“MEASURE”并回车，或通过菜单栏“绘图”→“点”→“定距等分”选择。
（2）选择对象：点击需要分割的图形对象（注意选择位置将决定分割起点，靠近选择端的一侧为起点）。
（3）输入间距长度：在命令行输入分割的间距值（50”），按回车键。
（4）设置样式（可选）：与定数等分类似，可通过“点样式”对话框调整点的显示效果。
分散命令的应用场景
分散命令在工程设计、机械制图、建筑布局等领域具有广泛的应用，以下是典型场景示例：
| 应用领域 | 具体场景 | 命令选择 |
|---|---|---|
| 机械设计 | 在轴上均布键槽、在法兰盘上创建螺栓孔、在齿轮上划分轮齿位置 | 定数等分（DIVIDE） |
| 建筑布局 | 在墙体上设置均分的窗户、在楼梯台阶上划分踏步、在绿化带中每隔固定距离种植树木 | 定数等分/定距等分 |
| 电气设计 | 在线路上每隔一定距离安装配电箱、在电路板上均布元器件 | 定距等分（MEASURE） |
| 市政工程 | 在道路中线每隔50米设置里程碑、在排水管道上每隔10米检查井 | 定距等分（MEASURE） |
分散命令的注意事项
- 对象类型限制：分散命令仅适用于直线、圆弧、多段线、圆、椭圆、样条曲线等“线性”或“曲线”对象，无法直接对块、文字、填充图案等复杂对象进行分割，若需分割复杂对象，可先通过“分解（X）”命令将其拆分为基本元素。
- 点的可见性：默认情况下，等分点可能与对象颜色相同（例如黑色点在黑色直线上），导致无法显示，需通过“点样式”对话框调整点的颜色、大小或形状，确保其可见。
- 起点与方向：定距等分的分割起点取决于选择对象时的点击位置，若方向错误，可通过“反向”命令调整对象方向，或重新选择对象位置。
- 块与点的结合：在等分位置插入块（例如螺栓、树木等符号）时，需提前定义块，并在命令行输入“B”选择块，并设置是否“对齐块和对象”及“是否分解块”。
- 精度问题：对于极小的间距或极高的分段数，可能导致点过于密集而无法显示，此时需调整视图比例或点样式大小。

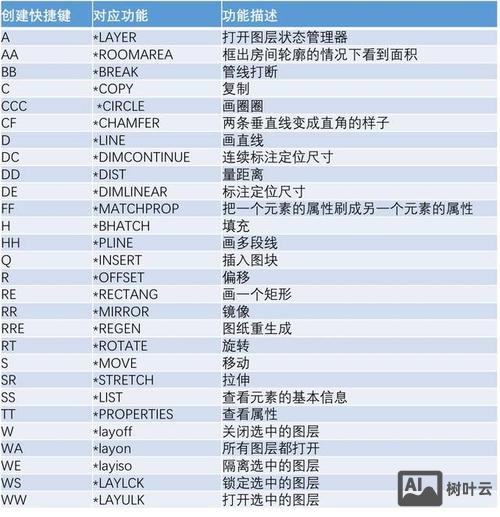

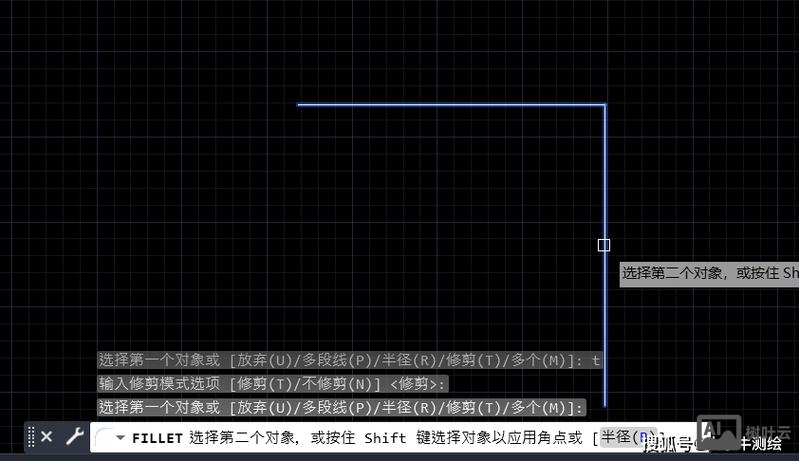

分散命令与其他命令的对比
- 与“阵列（ARRAY）”命令的区别：阵列命令主要用于复制对象并按照环形、矩形或路径排列，生成多个副本；而分散命令仅在对象上生成标记点或块，不复制对象本身。
- 与“偏移（OFFSET）”命令的区别：偏移命令用于创建与原对象平行的新对象，保持间距一致；分散命令则是在原对象上生成分割点，不创建新对象。
相关问答FAQs
问题1：为什么使用分散命令后看不到等分点？
解答：默认情况下，等分点的样式为小圆点，且颜色可能与对象颜色相同（例如黑色点在黑色直线上），解决方法：
- 在命令行输入“DDPTYPE”并回车，打开“点样式”对话框；
- 选择一种醒目的样式（如红色十字或叉号）；
- 调整点的大小（建议选择“按绝对单位设置大小”并输入合适的值，如“5”）；
- 点击“确定”后，等分点将显示出来，若仍不可见，可输入“RE”命令重生成视图，或检查对象是否被其他图层遮挡。
问题2：如何将分散生成的点转换为实际图形对象（如直线或圆）？
解答：分散命令生成的点是“参照点”，无法直接用于绘制图形，但可通过以下方法转换为实际对象：
- 使用“对象捕捉”：开启“节点”捕捉模式（命令行输入“OSNAP”，勾选“节点”），在绘制直线、圆等对象时，捕捉等分点作为起点或端点。
- 使用“块”功能：提前将需要插入的图形（如螺栓、圆孔）定义为块，在分散时选择“块”选项，将块插入等分位置（需勾选“分解”块，或后续使用“分解（X）”命令将块拆分为独立图形）。
- 使用“阵列”或“复制”命令：以等分点为基点，使用“阵列”或“复制”命令将已有图形对象复制到等分位置，例如以等分点为圆心绘制多个相同大小的圆。
通过以上方法，可充分利用分散命令的定位功能,高效完成复杂图形的绘制与布局。
