CAD命令TR如何快速准确修剪？

在CAD软件中,TR命令是“修剪”（TRIM）命令的快捷键，用于按照其他对象定义的剪切边来精确地修剪对象，是CAD绘图中最常用、最核心的编辑命令之一，掌握TR命令的使用方法，能够显著提高绘图效率和精度，尤其在处理复杂图形时，其优势更为明显，TR命令的基本功能是选择作为剪切边的对象，然后选择要修剪的部分，系统会自动延伸或剪切对象，使其与剪切边精确相交或被截断。

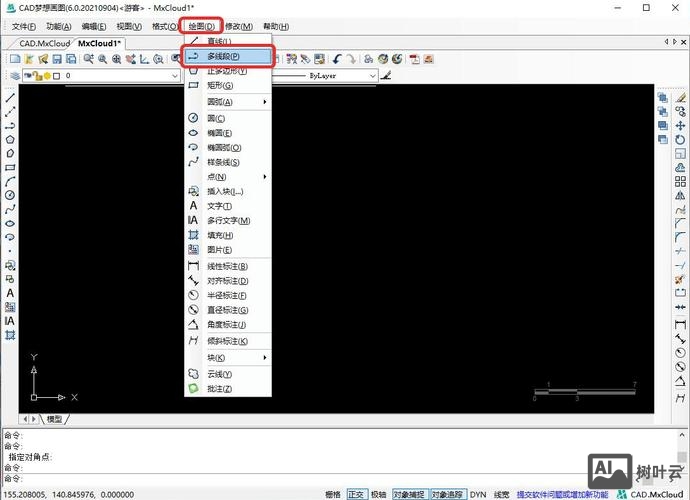

TR命令的执行方式通常包括三种：在命令行直接输入“TR”后按回车键；点击“修改”工具栏中的“修剪”按钮（图标通常显示为一把剪刀）；或通过菜单栏“修改”→“修剪”选项，无论采用哪种方式，命令执行后，系统都会提示当前模式，如“当前设置：投影=UCS，边=无”，这表示修剪操作将在当前用户坐标系（UCS）中进行，且不考虑对象的延伸性，用户可以通过输入选项（如“E”或“P”）来修改这些设置，例如将“边”模式改为“延伸”，则剪切边可以延伸至与被修剪对象相交，即使两者在当前视图下不相交也能完成修剪操作。

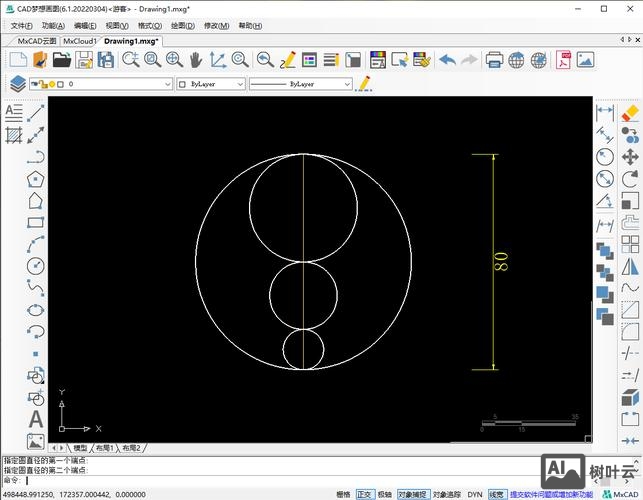

TR命令的操作流程通常分为两步：首先选择剪切边，然后选择要修剪的对象，在提示“选择剪切边…”时，用户可以直接按回车键，此时系统会自动选择所有可见对象作为剪切边，这被称为“栏选”或“窗交”模式，适用于快速修剪；也可以手动选择特定的对象作为剪切边，选择完成后按回车键确认，随后系统提示“选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]”，此时用户即可点击需要修剪的对象部分，系统会自动剪切掉点击一侧与剪切边相交的部分，若有一条直线被两条垂直线穿过，选择两条垂直线作为剪切边后，点击中间部分的直线，即可将其删除，仅保留两侧线段。

TR命令的高级功能通过其子选项实现,极大地扩展了适用场景。“栏选（F）”允许用户绘制一条临时直线，所有与该直线相交的对象都会被修剪，适合批量修剪不规则排列的对象；“窗交（C）”则通过交叉窗口选择对象，窗口内及与窗口边界相交的对象都会被修剪；“边（E）”选项用于控制是否延伸剪切边，选择“延伸”时，即使剪切边与被修剪对象不相交，系统也会自动延伸剪切边进行修剪，选择“不延伸”则要求两者必须实际相交；“删除（R）”可以在修剪过程中直接删除不需要的对象，无需退出命令；“放弃（U）”则用于撤销上一步修剪操作，这些选项的组合使用，可以应对各种复杂的修剪需求，例如在绘制机械零件的倒角或圆角时，TR命令配合“栏选”功能可快速清理多余线条。

TR命令在不同版本的CAD软件中功能基本一致,但操作细节可能略有差异，以AutoCAD为例，在修剪圆弧、多段线或样条曲线时，系统会确保修剪后的对象仍保持其几何特性，例如修剪圆弧时，剩余部分仍为圆弧而非直线，TR命令支持“隐含选择”功能，即在选择剪切边时直接按回车键，系统会自动将所有对象视为剪切边，此时只需点击要修剪的部分即可，这一特性在处理密集图形时尤为高效，需要注意的是，TR命令无法修剪块、三维实体、多线或多面网格等特殊对象，若需修剪此类对象，需先将其分解为基本元素。

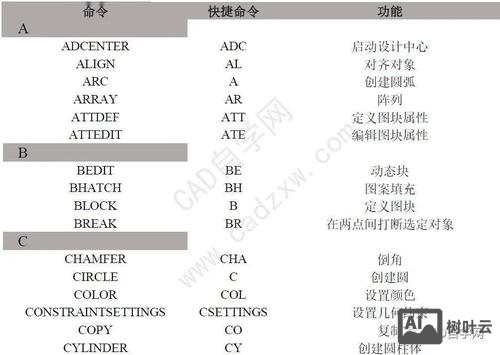

为了更直观地理解TR命令的应用场景,以下通过表格对比不同修剪模式的特点：

在实际应用中,TR命令常与“延伸”（EXTEND）命令配合使用，按住Shift键即可在修剪和延伸模式间切换，例如在选择要修剪的对象时按住Shift键，系统会将其延伸至剪切边，这一技巧可避免频繁切换命令，提升绘图流畅度，对于复杂的图形，建议先使用“图层”功能将要修剪的对象与剪切边分属不同图层，便于选择性修剪和修改。

TR命令的熟练掌握需要结合大量练习,新手常见错误包括未正确选择剪切边、忽略“边”模式设置导致修剪失败，或误操作删除重要对象，为避免此类问题，建议在修剪前先备份图形，并仔细观察命令行的提示信息，通过合理运用TR命令及其子选项，用户可以高效完成图形的细节调整，是实现精确绘图的重要工具。

相关问答FAQs
Q1: TR命令无法修剪对象时，可能的原因及解决方法是什么？
A1: 可能原因包括：① 未选择剪切边或剪切边与被修剪对象无实际/延伸交点；② 被修剪对象为块、多线等特殊对象，未提前分解；③ “边”模式设置为“不延伸”且剪切边未与对象相交，解决方法：① 确认选择有效剪切边，或按回车键使用“隐含选择”；② 使用“分解”（X）命令将特殊对象分解；③ 输入“E”选择“延伸”模式，或调整剪切边位置使其相交。

Q2: 如何使用TR命令快速修剪图形中的多余线条而不影响其他对象？
A2: 可采用以下步骤：① 将需要保留的对象和待修剪对象分别置于不同图层，并锁定保留对象所在的图层；② 执行TR命令，按回车键选择所有对象作为剪切边；③ 使用“窗交（C）”或“栏选（F）”模式批量选择待修剪线条；④ 修剪完成后解锁图层，检查并调整，此方法可避免误修剪重要对象，提高操作准确性。
