CAD命令DIM该怎么用？

在CAD软件中,DIM命令是标注功能的核心入口，主要用于创建和管理各种尺寸标注，如线性标注、对齐标注、半径标注、角度标注等，通过DIM命令，用户可以快速设置标注样式、调整标注文字位置、添加公差或引线，确保图纸尺寸信息的准确性和规范性，以下是关于DIM命令的详细解析，涵盖其功能、操作步骤、常用子命令及注意事项。

DIM命令的基本功能与启动方式

DIM命令是AutoCAD中尺寸标注的统一入口,替代了早期版本中分散的标注命令（如DIMLINEAR、DIMRADIUS等），启动DIM命令的方式有多种：

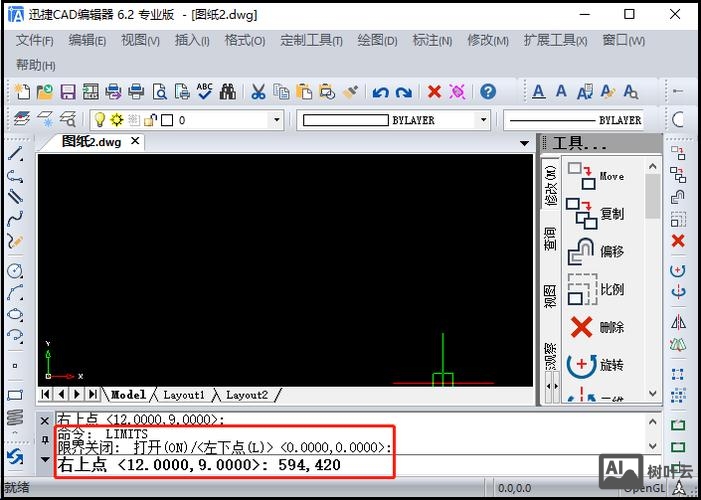

1. 命令行输入：直接在命令行输入DIM并回车，进入标注模式后可输入子命令。
2. 功能区选项卡：在“注释”选项卡中找到“标注”面板，选择相应的标注工具。
3. 工具栏：通过“标注”工具栏点击对应图标。

进入DIM模式后,命令行会提示“输入标注选项 [线性(L)/对齐(G)/角度(A)/半径(R)/直径(D)/坐标(O)/弧长(H)/折弯(J)/基线(B)/连续(C)/标注样式(S)/编辑(E)/设置()]”，用户可根据需求选择子命令。

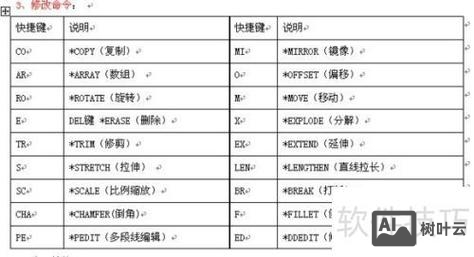

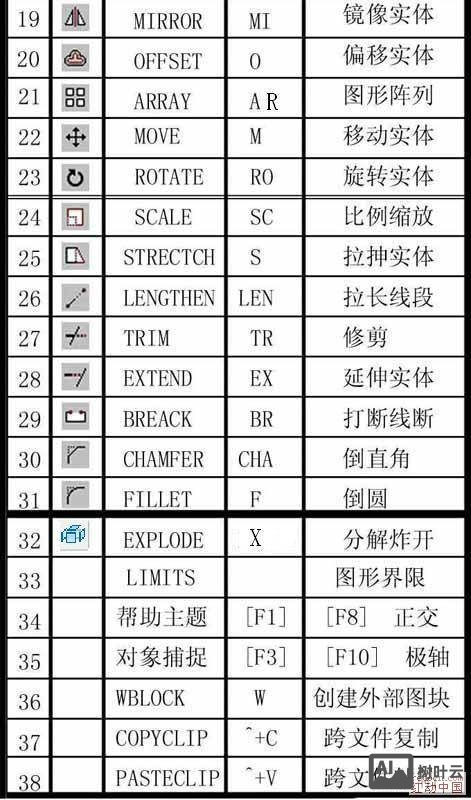

常用DIM子命令及操作示例

线性标注（L）

用于标注水平或垂直方向的尺寸,操作步骤：

• 输入DIM后选择L，指定第一条尺寸界线原点，再指定第二条尺寸界线原点，最后点击尺寸线位置完成标注。
• 可通过“多行文字(M)”或“文字(T)”选项自定义标注文字内容。

对齐标注（G）

用于标注倾斜对象的实际长度,尺寸线与对象平行，操作步骤与线性标注类似，但无需手动指定方向。

半径标注（R）与直径标注（D）

• 半径标注：选择圆或圆弧后，点击尺寸线位置，系统自动显示半径值。
• 直径标注：操作类似半径标注，但需在命令行输入D或选择直径工具。
• 可通过“文字(T)”选项添加前缀（如“Ø”）或修改文字位置。

角度标注（A）

用于标注两条非平行直线、圆弧或圆的角度，选择对象后，系统会提示指定标注弧线位置，用户可拖动鼠标调整文字位置。

基线标注（B）与连续标注（C）

• 基线标注：以已有标注的第一条尺寸界线为基准，连续添加多个标注，需先创建一个线性或角度标注，再输入DIM选择B。
• 连续标注：以上一个标注的第二条尺寸界线为基准连续标注，操作与基线标注类似，但选择C。

标注样式（S）

用于统一标注的外观,如箭头样式、文字高度、精度等，操作步骤：

• 输入DIM后选择S，打开“标注样式管理器”，可新建或修改样式。
• 常用设置包括：
  • 线：调整尺寸界线超出长度、颜色等。
  • 符号和箭头：选择箭头样式、圆心标记等。
  • 文字：设置文字样式、高度、对齐方式。
  • 主单位：指定单位格式、精度、小数分隔符等。

编辑标注（E）

用于修改已标注的尺寸文字或位置,选择E后，可输入“新建(N)”修改文字，或直接拖动尺寸线调整位置。

DIM命令的高级应用

标注公差

在标注样式中“公差”选项卡中，可设置公差类型（如极限偏差、对称公差）及具体数值。

• 选择“极限偏差”后，输入上偏差+0.02、下偏差-0.01，标注将显示为“50+0.02/-0.01”。

引线标注

通过QLEADER命令或“引线”工具，可添加带箭头的引线，配合文字标注注释细节。

关联标注

默认情况下,标注与图形对象关联，修改对象尺寸时标注会自动更新，若需解除关联，使用DIMDISASSOCIATE命令。

操作注意事项

1. 标注样式统一：在标注前务必设置符合国家或行业标准的样式，避免图纸混乱。
2. 图层管理：建议将所有标注置于独立图层（如“DIM”），便于隐藏或冻结。
3. 尺寸界线对齐：使用对象捕捉（端点、交点等）确保标注原点准确。
4. 文字避让：通过“标注样式”中的“调整”选项，避免尺寸线与文字重叠。

常见问题与解决方法

以下为标注过程中可能遇到的问题及解决方案：

相关问答FAQs

Q1: 如何在标注中添加前缀或后缀？
A1: 在标注样式管理器中，选择“主单位”选项卡，在“前缀”或“后缀”框中输入所需字符（如“Ø”表示直径，“mm”表示单位），若需针对单个标注修改，可在创建标注时输入“T”选项，手动添加前缀/后缀。

Q2: 如何批量修改多个标注的样式？
A2: 使用DIMSTYLE命令打开标注样式管理器，选择目标样式后点击“置为当前”，再使用“标注更新”工具（DIMUPDATE）选择需要更新的标注对象，即可批量应用新样式。
