在CAD软件中，XL命令是一个常用的绘图辅助工具，全称为“XLINE”，用于绘制无限长的构造线，也称为参照线，与LINE命令绘制的有限长度直线不同，构造线没有起点和终点，会无限延伸，因此在绘制辅助线、定位线或创建复杂图形的基准时非常实用，以下是关于CAD中XL命令的详细使用说明、参数设置及实际应用场景。

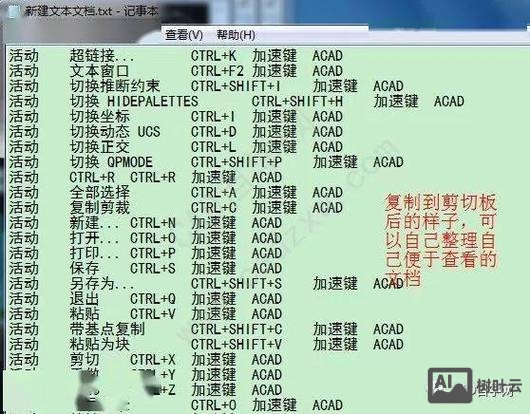

XL命令的基本调用方式
在CAD中调用XLINE命令主要有三种方式：
- 命令行输入：直接在命令行中输入“XL”或“XLINE”,按回车键确认。
- 功能区面板：切换至“常用”选项卡，在“绘图”面板中找到“构造线”图标（通常显示为一条双向箭头的直线）。
- 工具栏：在经典工作空间中，通过“绘图”工具栏的“构造线”按钮调用。
XL命令的参数详解
执行XL命令后，命令行会提示指定点或选择参数选项,常用参数如下：
| 参数选项 | 功能说明 | 操作示例 |
|---|---|---|
| 指定点 | 通过两点定义构造线的方向和位置 | 输入第一点后，移动鼠标指定方向，点击第二点确定构造线延伸方向 |
| 水平(H) | 绘制水平构造线，与当前坐标系X轴平行 | 输入“H”，在屏幕上点击一点，自动生成水平线 |
| 垂直(V) | 绘制垂直构造线，与当前坐标系Y轴平行 | 输入“V”，点击一点生成垂直线 |
| 角度(A) | 按指定角度绘制构造线 | 输入“A”，再输入角度值（如30），或通过参考线确定角度 |
| 二等分(B) | 绘制角平分线，需指定顶点和两点 | 输入“B”，依次点击顶点、起点和终点生成平分线 |
| 偏移(O) | 通过偏移已有对象生成构造线 | 输入“O”，选择参考线，输入偏移距离或通过两点指定偏移方向 |
XL命令的实际应用场景
机械设计中的基准线绘制
在绘制零件三视图时，常需用构造线作为对称中心线或尺寸基准线，绘制轴类零件时，通过XL命令的“水平”和“垂直”选项快速生成十字基准线,再偏移出轮廓线。建筑图纸的辅助定位
在平面布局图中，使用“角度”参数绘制倾斜墙体辅助线，或通过“二等分”功能生成角度平分线,帮助定位门窗洞口位置。

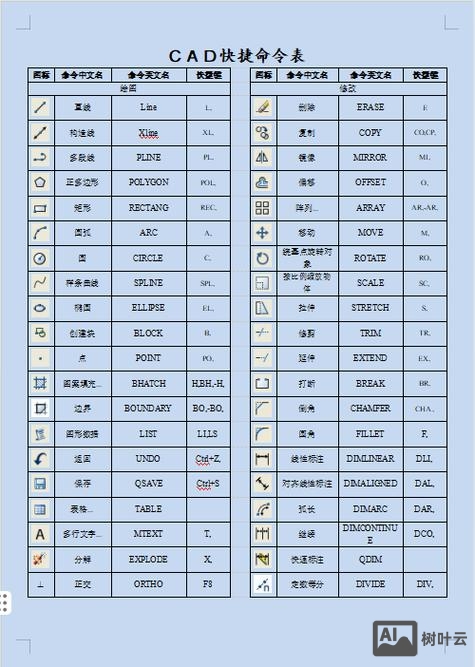

（图片来源网络，侵删）复杂图形的阵列对齐
结合对象捕捉功能，用构造线连接关键点，作为阵列或复制的基准路径，确保图形间距均匀，绘制楼梯踏步时,用构造线作为等分基准。
XL命令的高级技巧
动态调整构造线长度
构造线虽无限延伸，但可通过修剪（TRIM）或打断（BREAK）命令将其转换为有限直线,适应绘图范围。图层管理优化
建议将构造线单独置于“辅助线”图层，并设置不同颜色（如红色）和线型（如CENTER）,便于区分和隐藏。与极轴追踪结合使用
启用极轴追踪后，结合XL命令的“角度”参数，可快速绘制特定角度（如45°、60°）的辅助线,提高绘图精度。

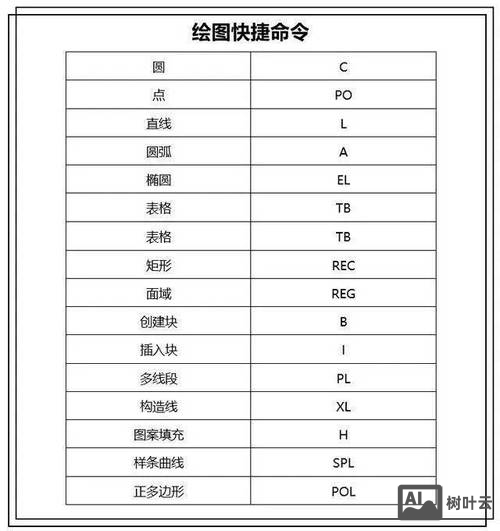

（图片来源网络，侵删）
注意事项
- 图形文件大小控制
过多的构造线可能增大文件体积，建议在完成辅助定位后,冻结或删除不必要的构造线图层。 - 打印设置
若需隐藏构造线，可在打印前关闭对应图层，或在打印设置中关闭“打印”属性。 - 与其他命令的联动
配合“移动”（MOVE）、“旋转”（ROTATE）等命令，可快速调整构造线位置,适应设计变更。
