CAD 2008作为经典的AutoCAD版本，其快捷键命令是提升绘图效率的核心工具，掌握这些快捷键能让用户快速执行操作，减少鼠标点击次数，显著提高工作效率，以下为CAD 2008常用快捷键命令的详细整理，涵盖绘图、修改、显示、标注等核心功能,并附使用技巧说明。
（图片来源网络，侵删）

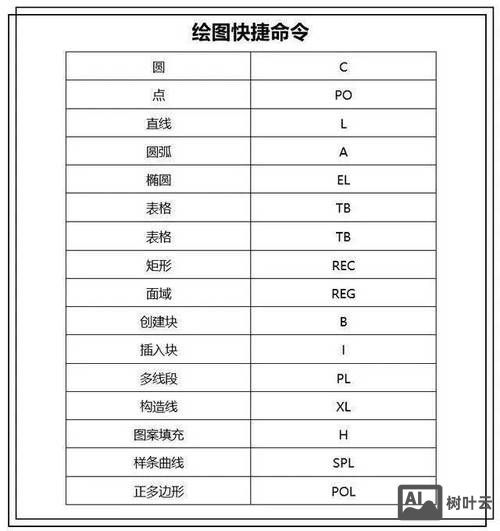

绘图类快捷键
绘图是CAD的基础操作，熟练掌握绘图快捷键能快速构建图形框架。
| 快捷键 | 命令 | 功能说明 |
|---|---|---|
| L | LINE | 绘制直线 |
| PL | PLINE | 绘制多段线（可含直线和圆弧） |
| XPL | EXPLODE | 分解多段线、块等复合对象 |
| A | ARC | 绘制圆弧 |
| C | CIRCLE | 绘制圆形 |
| REC | RECTANGLE | 绘制矩形 |
| POL | POLYGON | 绘制正多边形（边数可设） |
| ELLIPSE | ELLIPSE | 绘制椭圆 |
| DONUT | DONUT | 绘制圆环（可设置内径外径） |
| SPL | SPLINE | 绘制样条曲线 |
| POINT | POINT | 绘制点（可设置点样式） |
| BH | BHATCH | 填充图案（封闭区域） |
| BLOCK | BLOCK | 创建块定义 |
| I | INSERT | 插入块或外部参照 |

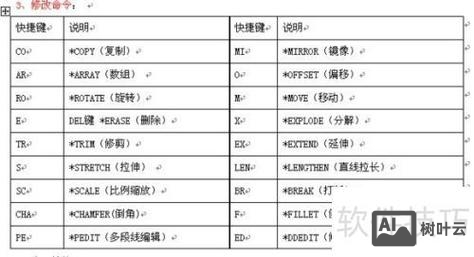

修改类快捷键
修改命令用于调整已有图形的形状、位置和属性，是编辑图形的核心。
| 快捷键 | 命令 | 功能说明 |
|---|---|---|
| E | ERASE | 删除选中对象 |
| CO/CP | COPY | 复制对象（可多重复制） |
| M | MOVE | 移动对象 |
| RO | ROTATE | 旋转对象（可指定基点） |
| O | OFFSET | 偏移对象（生成等距图形） |
| TR | TRIM | 修剪对象（需选择剪切边界） |
| EX | EXTEND | 延伸对象至指定边界 |
| S | STRETCH | 拉伸对象（部分移动） |
| SC | SCALE | 缩放对象（可指定比例因子） |
| F | FILLET | 倒圆角（可设置半径） |
| CHA | CHAMFER | 倒斜角（可设置距离） |
| PE | PEDIT | 编辑多段线（合并、宽度调整等） |
| ED | DDEDIT | 编辑文字、多行文字内容 |
| MA | MATCHPROP | 特性匹配（将源对象属性复制到目标对象） |
显示与视图控制快捷键
视图控制命令用于调整图形显示范围和角度，方便观察和编辑细节。
| 快捷键 | 命令 | 功能说明 |
|---|---|---|
| Z | ZOOM | 视图缩放（输入“E”显示全部，“P”返回上一视图） |
| P | PAN | 平移视图（按住鼠标拖动） |
| V | VIEW | 管理视图命名（保存、调用视图） |
| DVIEW | DVIEW | 动态视图（调整三维观察角度） |
| SW | ISOPLANE | 切换等轴测平面（左/上/右） |
| 3DO | 3DORBIT | 三维动态观察（旋转视图） |
| RE | REGEN | 重生成视图（刷新显示） |
| RA | REGENALL | 全部重生成（刷新所有视口） |
标注与文字类快捷键
标注和文字是图形中传达尺寸和说明信息的重要元素。
（图片来源网络，侵删）
| 快捷键 | 命令 | 功能说明 |
|---|---|---|
| DLI | DIMLINEAR | 线性标注（水平/垂直尺寸） |
| DAL | DIMALIGNED | 对齐标注（倾斜对象尺寸） |
| DRA | DIMRADIUS | 半径标注（圆/圆弧半径） |
| DDI | DIMDIAMETER | 直径标注（圆/圆弧直径） |
| DAN | DIMANGULAR | 角度标注（两线夹角） |
| DCO | DIMCONTINUE | 连续标注（基于已有标注线性延伸） |
| DBA | DIMBASELINE | 基线标注（基于已有标注基准延伸） |
| T | MTEXT | 多行文字（创建段落文本） |
| DT | TEXT | 单行文字（创建简单文本） |
| ED | DDEDIT | 编辑文字内容（双击文字也可触发） |
| ST | STYLE | 文字样式设置（字体、高度等） |
| LE | QLEADER | 快速引线（标注注释带箭头） |
图层与对象属性快捷键
图层管理是CAD绘图的核心技巧，合理使用图层能大幅提升图形的可编辑性。
| 快捷键 | 命令 | 功能说明 |
|---|---|---|
| LA | LAYER | 图层管理器（新建、删除、开关图层） |
| VP | VIEWPORT | 视口管理（布局中创建视口） |
| LWT | LWEIGHT | 线宽设置（显示/隐藏线宽） |
| LT | LINETYPE | 线型管理（加载、设置线型） |
| COL/COLOR | COLOR | 对象颜色设置（图层/单独对象） |
| CH/MO | PROPERTIES | 特性面板（修改对象属性，如图层、颜色、线型） |

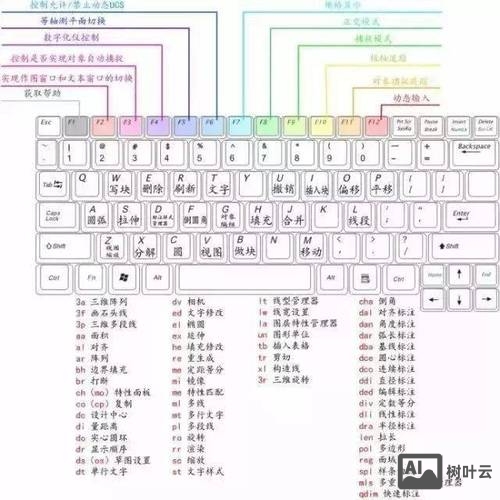

其他常用快捷键
| 快捷键 | 命令 | 功能说明 |
|---|---|---|
| CTRL+1 | PROPERTIES | 打开特性面板 |
| CTRL+2 | ADCENTER | 设计中心（管理块、图层、外部参照） |
| CTRL+O | OPEN | 打开文件 |
| CTRL+N | NEW | 新建文件 |
| CTRL+S | SAVE | 保存文件 |
| CTRL+P | PLOT | 打印文件 |
| CTRL+Z | UNDO | 撤销操作 |
| CTRL+Y | REDO | 重做操作 |
| F1 | HELP | 帮助文档 |
| F3 | OSNAP | 对象捕捉开关（端点、中点等） |
| F7 | GRID | 栅格显示开关 |
| F8 | ORTHO | 正交模式开关（绘制水平/垂直线） |
| F9 | SNAP | 捕捉模式开关（栅格精确捕捉） |
使用技巧
- 自定义快捷键：通过“工具-自定义-编辑自定义文件-程序参数（acad.pgp）”可修改或添加快捷键，例如将“直线”命令从“L”改为“XL”，适应个人习惯。
- 命令别名：CAD支持命令别名（如“L”为“LINE”），输入命令全称或别名均可执行，熟练后输入别名可提速。
- 组合键使用：Ctrl+Shift+C”带基点复制，“Ctrl+Shift+V”粘贴到指定位置，适用于精确操作。
相关问答FAQs
Q1：CAD 2008中如何快速重复执行上一个命令？
A1：按空格键或回车键可快速重复执行上一个命令，绘制完一条直线后，按空格键可直接开始下一条直线的绘制，无需重新输入“L”命令。
Q2：为什么输入快捷键后命令无反应？如何解决？
A2：可能原因包括：（1）输入法为中文状态，导致命令无法识别；（2）命令别名被修改或冲突；（3）CAD设置中被禁用快捷键，解决方法：切换至英文输入法，检查“工具-选项-文件-键盘快捷键”设置，或通过“acad.pgp”文件恢复默认别名。
（图片来源网络，侵删）
