CAD多线命令如何快速上手使用？

在CAD软件中,多线命令（MLINE）是一种高效的绘图工具，用于快速绘制由多条平行线组成的复合线型，常用于建筑、室内设计等领域绘制墙体、管道、道路等元素，掌握多线命令的使用方法，能够显著提升绘图效率，以下将从多线的基本概念、命令启动、参数设置、绘制技巧、编辑方法及注意事项等方面进行详细说明。

多线命令的基本概念

多线是由1至16条平行线组成的对象,这些平行线称为元素，每个元素可以有不同的颜色和线型，多线的整体宽度由相邻元素之间的距离决定，称为比例，在绘制墙体时，可以通过设置多线比例来控制墙体的厚度，通过设置多线样式来定义墙体的组成（如两线墙体、三线墙体等）。

启动多线命令

在CAD中,启动多线命令有以下几种方式：

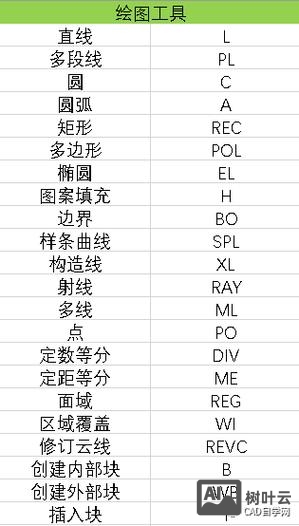

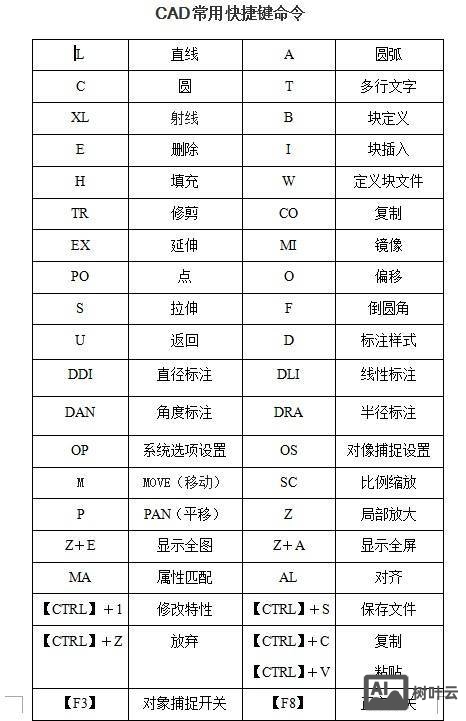

1. 命令行输入：在命令行中直接输入“MLINE”或简化命令“ML”，然后按回车键。
2. 功能区菜单：在“常用”选项卡的“绘图”面板中，找到“多线”按钮并点击。
3. 工具栏：如果经典界面已启用，可在“绘图”工具栏中找到“多线”图标。

多线命令的参数设置

启动多线命令后,命令行会提示：“当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD”，此时可以输入“J”（对正）、“S”（比例）或“ST”（样式）来调整参数。

对正（Justification）

对正选项用于控制多线的基线位置,包括三种方式：

• 上（Top）：多线的最上方元素为基线，光标位于多线顶部。
• 无（Zero）：多线的中心线为基线，光标位于多线中心。
• 下（Bottom）：多线的最下方元素为基线，光标位于多线底部。
  操作示例：输入“J”后选择“Z”，可将多线基线设置为居中对齐，适合绘制对称结构。

比例（Scale）

比例选项用于控制多线的实际宽度,与样式中定义的元素间距相乘得到最终宽度，样式中元素间距为1，比例为20时，多线总宽度为20。
操作示例：绘制240mm墙体时，若样式元素间距为1，需输入“S”并设置比例为240。

样式（Style）

样式选项用于选择或创建多线样式,CAD默认提供“STANDARD”样式（由两条平行线组成），但用户可根据需要自定义样式。
操作示例：输入“ST”后输入新样式名称，或通过“格式”菜单下的“多线样式”管理器进行创建。

创建自定义多线样式

当默认样式无法满足需求时,可通过以下步骤创建新样式：

1. 打开“格式”菜单，选择“多线样式”，弹出“多线样式”对话框。
2. 点击“新建”，输入样式名称（如“WALL240”），点击“继续”。
3. 在“新建多线样式”对话框中，可设置以下参数：
   • 元素列表：添加或删除元素（如墙体的轮廓线和填充线），调整元素偏移量（如两条线分别偏移+120和-120，形成240mm墙体）。
   • 封口：设置多线起点和终端的封口形式（直线、外弧、内弧、角度）。
   • 填充颜色：为多线添加背景填充色。
4. 设置完成后点击“确定”，保存样式并将其置为当前。

多线的绘制步骤

以绘制240mm墙体为例,具体步骤如下：

1. 输入“ML”启动多线命令，设置对正为“无”（J→Z），比例为240（S→240），样式为“WALL240”（ST→WALL240）。
2. 指定多线起点（如墙体端点），移动鼠标确定方向，输入长度值（如3000）绘制直线段。
3. 若需绘制直角墙,输入“C”（闭合）连接起点；若需绘制T型相交，可通过“角点”或“顶点”工具调整。
4. 绘制完成后按回车键结束命令。

多线的编辑方法

多线绘制后,可通过以下命令进行编辑：

1. 多线编辑（MLEDIT）：

   • 输入“MLEDIT”或通过“修改”菜单→“对象”→“多线”打开编辑工具。
   • 提供多种编辑工具,如“十字闭合”“T形打开”“角点结合”等，用于处理多线相交、修剪等问题。
     示例：处理T型墙体连接时，选择“T形打开”工具，依次选择两条多线即可完成修剪。

2. 分解多线（EXPLODE）：

   • 多线为复合对象,无法直接修改单个元素，输入“EXPLODE”命令将其分解为独立的直线，再使用常规编辑命令（如TRIM、EXTEND）进行修改。
     注意：分解后多线的线型和属性将丢失，建议先备份原图层。

多线使用的注意事项

1. 图层管理：将多线绘制在独立图层中，便于统一管理和隐藏。
2. 比例一致性：同一项目中保持多线比例统一，避免墙体厚度不一致。
3. 样式命名规范：自定义样式名称应清晰明了（如“墙体-240”“管道-150”），便于识别。

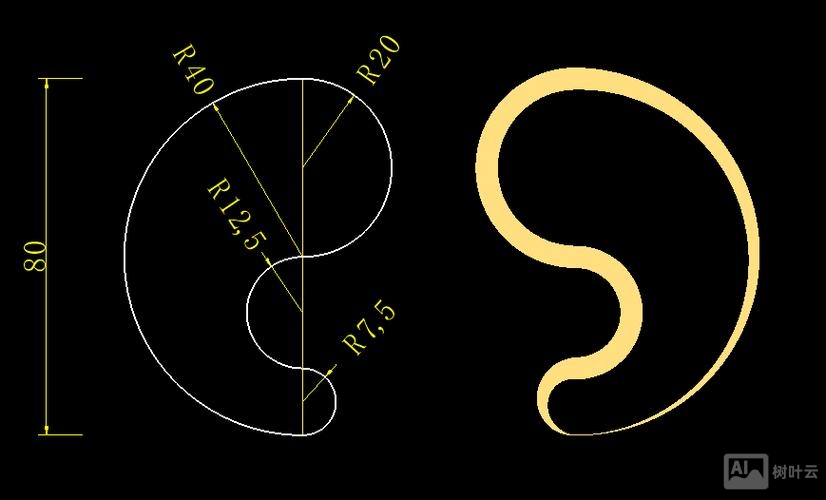

4. 复杂场景处理：对于弧形墙体或不规则多线，可结合“圆弧”选项绘制，或分解后使用“多段线”编辑。

多线与其他命令的配合使用

• 对象捕捉（OSNAP）：启用端点、交点等捕捉模式，确保多线连接精确。
• 块定义（BLOCK）：将常用的多线样式（如门窗）定义为块，插入墙体时提高效率。
• 属性定义（ATTDEF）：为多线添加文字属性（如墙体编号），通过“属性提取”功能生成统计表。

多线命令的高级技巧

1. 动态绘制：绘制过程中输入“U”可撤销上一步操作，输入“B”可中断当前绘制并重新开始。
2. 多线样式继承：在创建新样式时，可基于现有样式修改，减少重复设置。
3. 与外部参照结合：在大型项目中，将多线作为外部参照插入，避免文件过大。

常见问题解决

1. 多线显示异常：检查比例是否正确，或通过“视图”菜单→“重生成”刷新显示。
2. 多线无法修剪：需先使用“MLEDIT”工具或分解后才能进行修剪操作。

相关问答FAQs

问题1：为什么多线绘制后显示的宽度与设置的比例不符？
解答：多线的实际宽度由“比例×元素偏移量”决定，若样式中的元素偏移量为1，比例为240时，宽度应为240，若显示异常，需检查：①元素偏移量是否正确；②当前绘图单位是否与比例单位一致（如单位为毫米时，比例应直接输入240）；③是否误用了“全局宽度”而非“比例”参数。

问题2：如何修改已绘制多线的样式或比例？
解答：CAD中无法直接修改已绘制多线的样式或比例，需通过以下方法解决：①使用“EXPLODE”命令分解多线，再重新绘制为新样式；②通过“特性”选项板（快捷键Ctrl+1）修改多线的比例，但仅适用于未分解的多线，且样式无法更改；③对于大量修改，可使用“LISP”脚本批量处理，或通过“选择类似”对象后统一编辑属性。
