CAD拉长命令操作步骤是什么？

在CAD软件中,拉长命令（LENGTHEN）是一个用于修改对象长度或角度的实用工具，尤其适用于直线、圆弧、椭圆弧、开放多段线等对象，通过拉长命令，用户可以精确调整对象的尺寸，而无需重新绘制，从而提高绘图效率，以下是拉长命令的详细使用方法、参数设置及实际应用场景。

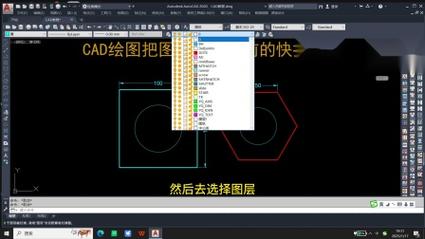

拉长命令的启动方式

拉长命令可通过以下三种方式启动：

1. 命令行输入：在CAD命令行中直接输入 LENGTHEN 或简化命令 LEN，按回车键确认。
2. 功能区面板：在“常用”选项卡下的“修改”面板中，找到“拉长”按钮（图标通常显示为一条带箭头的直线）。
3. 菜单栏：依次点击“修改”→“拉长”选项。

拉长命令的参数选项

启动拉长命令后,命令行会显示以下提示及选项：

选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]:

各选项的含义及操作方法如下：

增量（DE）

通过指定长度增量或角度增量来修改对象长度。

• 操作步骤：
  • 输入 DE 并回车，选择“增量”选项。
  • 命令行提示“输入长度增量或 [角度(A)]:”，可直接输入数值（如 10 表示长度增加10个单位），或输入 A 切换到角度增量（适用于圆弧或椭圆弧）。
  • 选择要修改的对象,系统会根据增量值调整对象长度。
• 注意事项：
  • 增量值为正时延长对象,为负时缩短对象。
  • 仅适用于开放对象（如直线、开放多段线），无法用于闭合对象（如圆、多边形）。

百分数（P）

通过指定对象总长度的百分比来调整长度。

• 操作步骤：
  • 输入 P 并回车，选择“百分数”选项。
  • 命令行提示“输入长度百分比:”，输入百分比数值（如 150 表示长度调整为原长的150%）。
  • 选择对象完成修改。
• 应用场景：
  适用于需要按比例缩放对象长度的场景，例如将直线长度调整为原长的1.5倍。

全部（T）

直接指定对象的总长度或总角度,系统自动计算并调整当前长度。

• 操作步骤：
  • 输入 T 并回车，选择“全部”选项。
  • 命令行提示“指定总长度或 [角度(A)]:”，输入目标长度值（如 100），或输入 A 设置角度（适用于圆弧）。
  • 选择对象,系统会将对象长度调整为指定值。
• 优势：
  可直接通过绝对值控制对象尺寸，避免手动计算增量。

动态（DY）

通过拖动对象的端点动态调整长度,实时预览效果。

• 操作步骤：
  • 输入 DY 并回车，选择“动态”选项。
  • 选择对象后,端点会显示为可拖动状态，移动鼠标即可调整长度，单击确认。
• 适用场景：
  适用于需要直观调整对象长度的场景，如快速延伸直线至某参考点。

拉长命令的典型应用场景

1. 延长直线或线段：
   将建筑平面图中的墙体线延长至指定位置，可通过“动态”选项拖动端点至目标点。
2. 调整圆弧长度：
   通过“角度”增量修改圆弧的包含角，或通过“百分数”调整圆弧长度占圆周的比例。
3. 修复不闭合的多段线：
   若多段线端点未闭合，可通过拉长命令延长端点使其相交，再使用“合并”命令闭合。
4. 批量修改对象长度：
   结合“选择对象”选项框选多个对象，统一设置增量或百分比，实现批量调整。

拉长命令的注意事项

1. 对象限制：
   拉长命令仅适用于开放对象，无法修改闭合对象（如圆、矩形）的长度。
2. 方向性：
   对于直线或多段线，拉长方向取决于选择对象时的点击位置（靠近哪一端则修改哪一端）。
3. 精度问题：
   使用“增量”或“全部”选项时，需确保输入的数值单位与当前绘图单位一致，避免尺寸错误。
4. 替代方案：

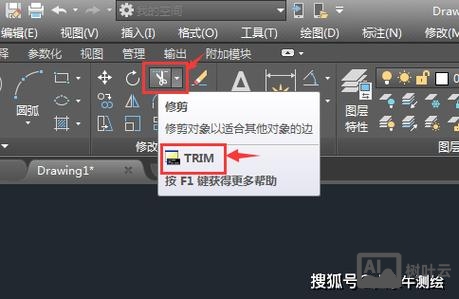

   对于简单的延长或缩短操作，也可使用“延伸”（EXTEND）或“修剪”（TRIM）命令，但拉长命令更适合直接控制长度值。

拉长命令操作流程示例（以延长直线为例）

1. 输入 LEN 启动拉长命令。
2. 选择“动态（DY）”选项。
3. 点击需要延长的直线,靠近端点处拖动至目标位置。
4. 单击确认,完成操作。

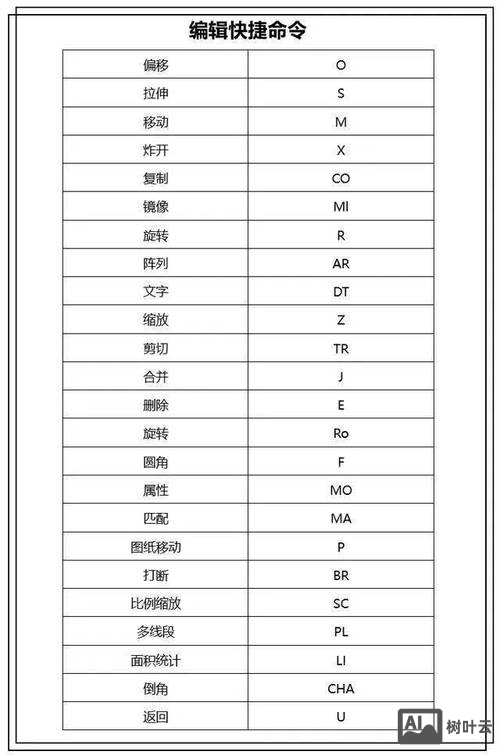

拉长命令与其他修改命令的对比

相关问答FAQs

问题1：拉长命令是否可以修改闭合对象（如圆）的长度？
解答：不可以，拉长命令仅支持开放对象（如直线、圆弧、开放多段线），无法直接修改闭合对象（如圆、椭圆、多边形）的长度，若需调整圆的半径，可使用“缩放”（SCALE）命令。

问题2：使用拉长命令时，如何确保对象从指定端点延长？
解答：拉长命令的修改方向取决于选择对象时的点击位置，若需延长直线的右端，应点击直线的右侧区域；若需延长左端，则点击左侧，使用“动态（DY）”选项时，拖动端点可直观控制延长方向。
