CAD坐标系转换命令怎么用？

在CAD软件中,坐标系转换是处理复杂图形设计的关键操作，尤其当需要将不同来源的图形数据整合到同一项目中时，掌握坐标系转换命令能显著提升工作效率，CAD中的坐标系转换主要涉及世界坐标系（WCS）和用户坐标系（UCS）的切换，以及通过特定命令实现坐标系的精确对齐与变换，以下从基础概念、核心命令、操作步骤及注意事项等方面展开详细说明。

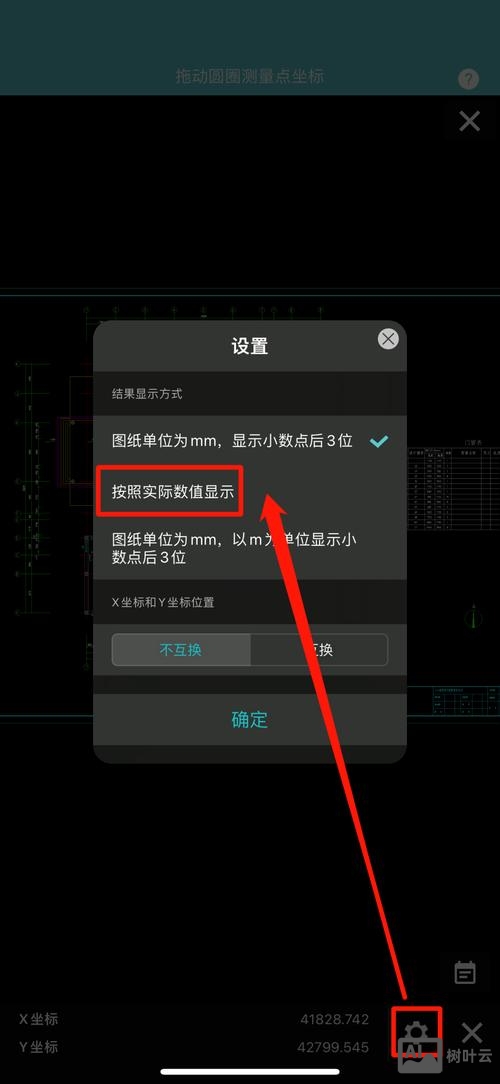

（图片来源网络，侵删）

坐标系的基础概念

世界坐标系（WCS）是CAD默认的坐标系，原点固定为(0,0,0)，X轴向右、Y轴向上、Z轴垂直于屏幕向外，是所有图形的绝对参考基准，用户坐标系（UCS）则是用户自定义的坐标系，可根据绘图需求调整原点、轴方向及旋转角度，例如在斜面上绘制图形时，可通过旋转UCS使绘图平面与斜面重合，简化操作，坐标系转换的核心目标就是在WCS和UCS之间灵活切换，或通过特定命令将图形从一个坐标系映射到另一个坐标系。

核心坐标系转换命令及应用

UCS（用户坐标系）命令

功能：创建、管理或修改用户坐标系，是最基础的坐标系转换工具。
调用方式：命令行输入UCS，或通过“视图”选项卡→“坐标”面板选择相应图标。
常用子选项：

新建（N）：通过指定原点、旋转轴或三点方式创建新UCS，输入N后选择“对象（OB）”，可选取已有图形的边或面作为新UCS的参考轴。
移动（M）：平移UCS原点，不改变坐标轴方向，适合在特定位置绘图时快速调整坐标系。
视图（V）：将UCS的XY平面与当前视图平面对齐，常用于三维建模中切换视角后保持绘图平面的一致性。
世界（W）：恢复到WCS状态，无论当前UCS如何调整，执行此选项即可回到默认坐标系。

示例：需在斜面上绘制矩形时，执行UCS→“三点”模式，依次选取斜面上一点作为原点，两点定义X轴方向，第三点确定Y轴方向，即可将UCS与斜面重合，后续绘图均在斜面坐标系中进行。

ALIGN（对齐）命令

功能：通过源对象与目标对象的匹配关系，实现坐标系的位置和方向转换，常用于将不同坐标系下的图形对齐整合。
调用方式：命令行输入ALIGN，或通过“修改”→“三维操作”→“对齐”。
操作步骤：

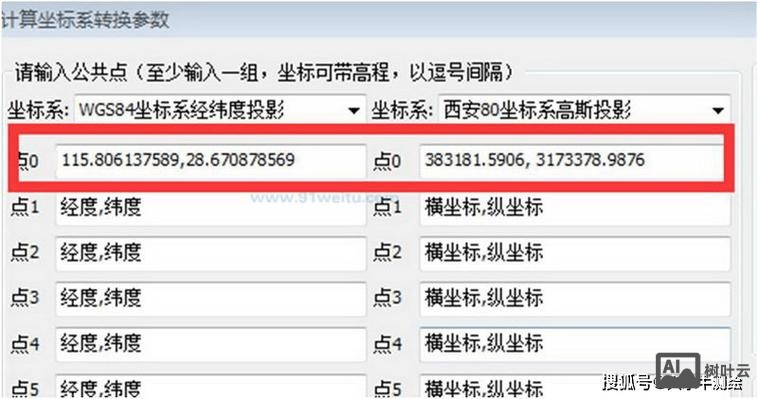

（图片来源网络，侵删）

选择需要对齐的源对象；
指定源对象的第一个点（如基点）和目标对象的对应点（如目标位置基点）；
继续指定源对象的第二个点和目标对象的第二个点,系统将根据两点定义的X轴方向进行对齐；
若需进一步调整Y轴方向,可指定第三个点和对应目标点，否则直接按回车结束。
特点：当指定一对点时，仅进行平移；两对点时，平移+旋转；三对点时，可实现平移、旋转及缩放（需选择“缩放对象（S）”选项）。

示例：将一个以自身坐标系为中心的零件图形，对齐到装配图的指定位置时，使用ALIGN命令分别选取零件基点和装配目标基点，再选取零件边缘点与装配边缘对应点，即可自动完成坐标系的旋转与平移。

MOVE（移动）+ ROTATE（旋转）组合

功能：通过基本编辑命令组合实现坐标系的间接转换，适用于简单的位置和方向调整。
操作逻辑：先使用MOVE命令将对象原点移动到目标坐标系原点，再通过ROTATE命令根据目标坐标系的X轴方向旋转对象，从而实现对齐。
局限性：操作步骤较多，且无法处理复杂的三维坐标系转换，仅适用于二维平面或简单三维场景。

DATA（插入）→ DWG参照

功能：当需要将外部DWG图形插入当前文件并保持其原始坐标系时，可通过“附着DWG参照”功能，系统会自动读取外部文件的坐标系信息，并与当前坐标系进行关联，实现坐标数据的无损转换。
调用方式：命令行输入XREF，或通过“插入”选项卡→“参照”面板→“附着DWG”。

坐标系转换的注意事项

单位统一：在进行坐标系转换前，需确保源图形和目标图形的单位一致（如毫米、米），否则会导致尺寸比例错误。
三维与二维差异：三维坐标系转换需关注Z轴方向，而二维转换仅需考虑XY平面的旋转与平移，避免混淆。

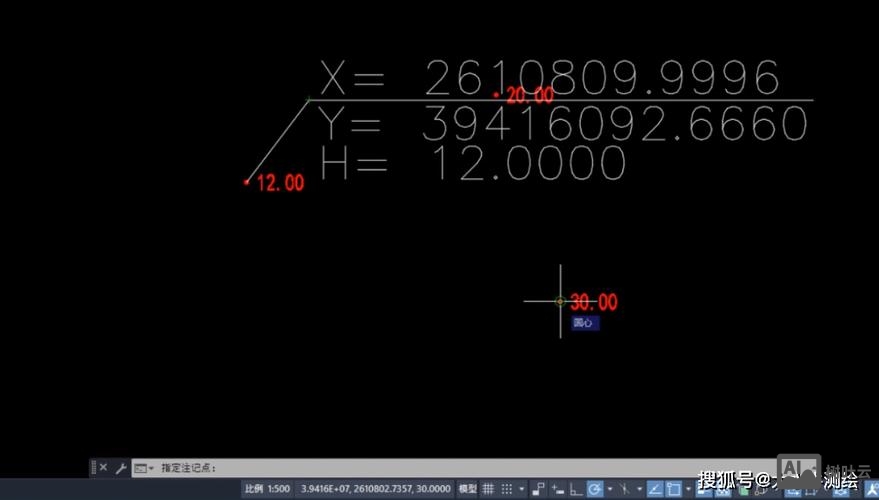

图形精度：高精度绘图场景中，坐标系转换的基准点选择需准确，可通过对象捕捉功能（如端点、交点）提高定位精度。
坐标系显示：可通过“视图”→“显示”→“UCS图标”控制坐标系图标的显示状态，勾选“在原点显示”可使图标始终位于坐标系原点，便于观察。

坐标系转换命令对比

命令名称	主要功能	适用场景	优点	局限性
UCS	创建/修改用户坐标系	自定义绘图平面，简化三维操作	灵活调整，支持动态切换	需手动操作，无法自动对齐
ALIGN	通过匹配点对齐坐标系	整合不同坐标系下的图形	自动完成平移、旋转、缩放	需明确对应点位置
MOVE+ROTATE	基础命令组合实现转换	简单二维位置调整	操作直观，无需额外学习	步骤繁琐，效率较低
DWG参照	插入外部文件并保留坐标系	多文件协作，数据复用	自动关联坐标系，避免数据丢失	依赖外部文件独立性
