CAD2007修剪命令怎么用？

CAD 2007中的修剪命令（TRIM）是编辑图形时最常用、最核心的工具之一，主要用于按照指定的切割边精确地修剪掉对象的多余部分，实现图形的精准修整，无论是简单的直线修剪还是复杂的曲线编辑，修剪命令都能通过灵活的操作步骤，帮助用户快速完成图形修改，提升绘图效率，以下从功能原理、操作步骤、实用技巧及注意事项等方面详细解析该命令。

修剪命令的核心功能与原理

修剪命令的核心逻辑是“以指定对象为边界，删除目标对象中超出边界的部分”，其操作前提是图形中必须存在“切割边”（作为修剪的参考对象）和“被修剪对象”（需要修改的目标），用一条直线修剪一个矩形的边，直线即为切割边，矩形的边为被修剪对象，CAD 2007中，修剪命令可通过以下方式启动：

• 命令行输入“TRIM”或快捷键“TR”，按回车键；
• 菜单栏选择“修改”→“修剪”；

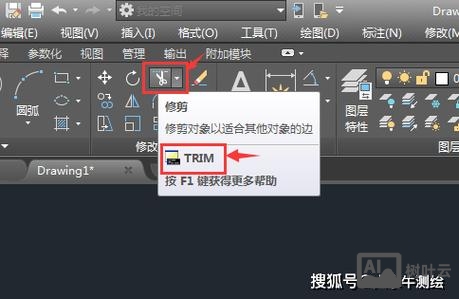

• 工具栏中点击“修剪”图标（通常显示为剪刀形状）。

修剪命令的详细操作步骤

基础修剪操作（单一对象修剪）

以“用直线修剪矩形”为例，基础操作流程如下：

1. 绘制图形：首先绘制一个矩形和一条与矩形相交的直线（确保直线与矩形存在两个交点，作为修剪边界）。
2. 启动命令：输入“TRIM”并回车，命令行提示“当前设置：投影=UCS，边=无 选择剪切边… 选择对象或 <全部选择>：”。
3. 选择切割边：用鼠标点击直线作为切割边，回车确认（或直接回车选择全部对象作为切割边）。

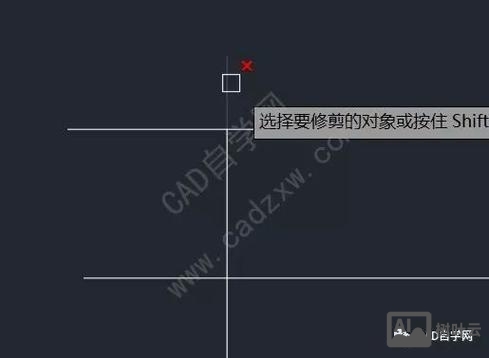

4. 选择被修剪对象：命令行提示“选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：”，此时点击矩形上需要删除的部分（例如直线左侧的矩形边），该部分会被自动修剪掉。
5. 完成操作：按回车键退出命令，修剪完成。

多对象批量修剪

当需要同时修剪多个对象时,无需重复选择切割边，只需在第一步通过“窗交”或“全部选择”确定所有切割边，再依次点击被修剪对象即可，用两条相交直线修剪一个圆，操作步骤为：

• 输入“TRIM”回车→用窗选方式同时选择两条直线作为切割边→回车确认→依次点击圆上需要删除的弧段，完成修剪。

特殊模式下的修剪操作

• “栏选（F）”模式：当需要修剪多个分散的对象时，输入“F”后绘制一条穿过所有被修剪对象的临时直线，所有与该直线相交的对象部分会被批量修剪，修剪一组分散线段的多余部分，无需逐个点击，通过栏选可一次性完成。
• “窗交（C）”模式：输入“C”后，用矩形框选需要修剪的区域，所有与选择框相交且位于框内的对象部分会被修剪，适用于大面积批量修剪，例如修剪复杂图形中的内部多余线条。
• “边（E）”选项：默认情况下，“边=无”，即仅当被修剪对象与切割边实际相交时才修剪；若输入“E”选择“延伸”，则即使被修剪对象与切割边不相交（但延长后可相交），也会进行修剪，用一条水平直线修剪上方的一条未接触的垂直线，开启“延伸”模式后，垂直线的上部会被修剪。

修剪命令的实用技巧与注意事项

技巧一：结合“Shift键”切换修剪/延伸

在选择被修剪对象时,按住“Shift键”点击目标对象，可将其从“修剪模式”切换为“延伸模式”，即以切割边为边界延伸目标对象至相交处，误将需要延伸的对象当作被修剪对象时，无需退出命令，直接按住Shift键点击即可修正。

技巧二：使用“全部选择”快速确定切割边

当图形复杂且所有对象都可能作为切割边时,在“选择剪切边”步骤直接回车，相当于选择全部对象作为切割边，避免逐个选择遗漏边界。

技巧三：修剪复杂图形的顺序优化

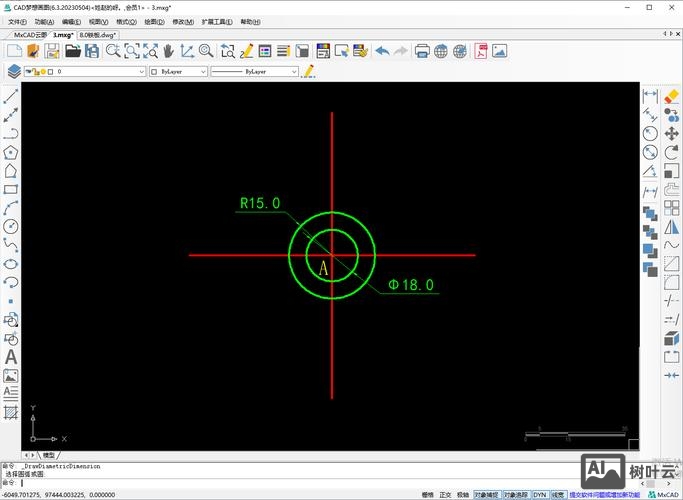

对于多层嵌套的图形（如多个相交的圆和直线），建议先修剪外层对象，再逐步修剪内层对象，先修剪大圆与小圆的相交部分，再修剪小圆内部的多余线条，避免因边界混乱导致修剪失败。

注意事项

• 切割边必须存在：启动修剪命令前，确保图形中至少有一个对象作为切割边，否则命令会提示“未找到有效的剪切边”。
• 对象必须相交或延伸相交：默认模式下，被修剪对象必须与切割边存在实际交点；若需修剪不相交的对象，需通过“边（E）”选项开启“延伸”模式。
• 块与外部参照的修剪限制：CAD 2007中，块（BLOCK）和外部参照（XREF）默认无法直接作为被修剪对象，需先将其“分解（X）”为独立元素。

修剪命令常见问题操作流程表

相关问答FAQs

Q1：为什么使用修剪命令时提示“未找到有效的剪切边”？
A：通常是因为在选择切割边时未选中任何对象，或选中的对象与被修剪对象无实际/延伸交点，解决方法：① 确保选择切割边时至少选中一个对象；② 检查切割边与被修剪对象是否相交，若不相交需通过“边（E）”选项开启“延伸”模式。

Q2：如何修剪被其他对象完全遮挡的线条？
A：当需要修剪的线条被其他对象完全遮挡时，可通过“循环选择”或“选择集”功能解决，方法：① 输入“TRIM”后，按住“Ctrl键”并点击遮挡对象，循环选择至显示被遮挡的线条；② 或提前将遮挡对象置于不同图层，临时关闭遮挡图层后再修剪。
