CAD延伸命令怎么用？详细步骤有哪些？

CAD延伸命令是AutoCAD中用于将对象精确延伸至指定边界的常用工具,尤其在处理复杂图形时能大幅提升绘图效率，该命令的核心功能是将选定的直线、多段线、圆弧等对象延伸至另一个对象（称为边界边）的边缘，确保对象间无缝连接，以下从命令启动、操作步骤、参数设置及实用技巧等方面详细说明其用法。

命令启动方式

延伸命令可通过多种方式启动：

1. 功能区：在“常用”选项卡下的“修改”面板中点击“延伸”按钮（图标为一条直线指向一个方框）。

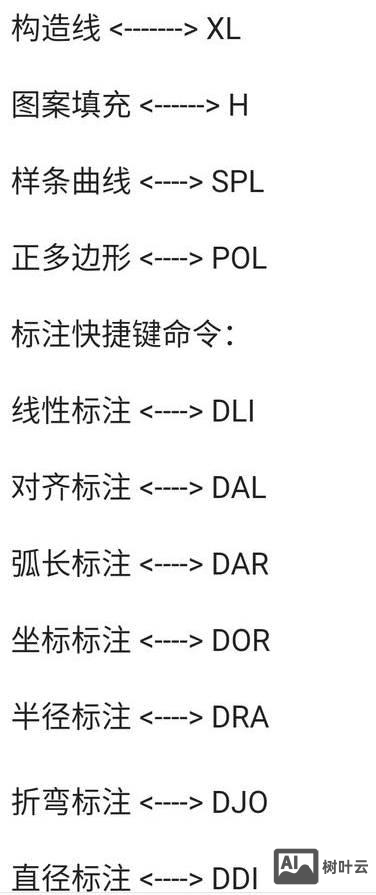

2. 命令行：直接输入EXTEND（或快捷键EX）并按回车键。
3. 工具栏：在经典工具栏中找到“修改”工具栏，点击“延伸”图标。

详细操作步骤

选择边界边

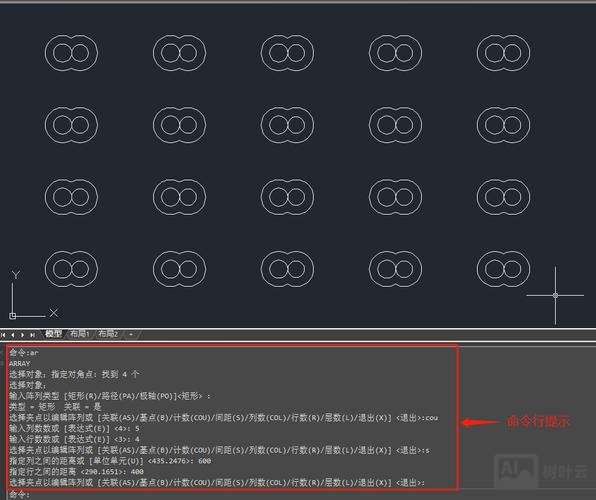

启动命令后,命令行提示：“当前设置：投影=UCS，边=无 选择边界的边… 选择对象或 <全部选择>：”，此时需先选择作为延伸目标的边界对象（如直线、圆弧、多段线等），可单选或多选，若直接按回车键，则所有对象自动被识别为边界边。
注意：边界边必须与延伸对象实际或潜在相交，否则延伸操作无法执行。

设置延伸模式

在选择边界边后,命令行会显示“选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：”。“边(E)”选项用于控制延伸模式：

• 延伸(E)：允许对象延伸至边界边的延长线（即使边界边与延伸对象无实际交点）。
• 不延伸(N)：仅当对象与边界边实际相交时才执行延伸。
  默认情况下为“不延伸”模式，若需启用“延伸”模式，需输入E并选择“延伸”。

选择延伸对象

设置完成后,点击需要延伸的对象即可，将一条短线延伸至长直线上，只需点击短线即可完成延伸，若需延伸多个对象，可连续点击，按回车键结束命令。
技巧：按住Shift键点击对象可切换为修剪模式，即将被选中的对象边界边修剪掉多余部分。

参数与选项说明

实用技巧与注意事项

1. 边界边优先级：若多个对象同时作为边界边，延伸对象将优先延伸至离其最近的边界边。
2. 闭合对象延伸：圆、椭圆等闭合对象无法作为延伸对象，但可作为边界边。
3. 多段线延伸：延伸多段线时，整条多段线会统一延伸至边界，而非仅延伸单个线段。
4. 动态预览：CAD 2010及以上版本支持动态预览，延伸前可实时查看延伸效果。

常见问题解决

• 延伸对象未变化：检查边界边是否与延伸对象存在实际或潜在交点，或是否误选了“不延伸”模式。
• 延伸方向错误：若对象向反方向延伸，可能是边界边选择不当，需重新选择正确的边界。

相关问答FAQs

Q1：延伸命令中“栏选”和“窗交”有什么区别？
A1：“栏选”是通过绘制连续的直线（类似多段线）选择所有与栏选线相交的对象，适合选择分散的延伸目标；而“窗交”是通过拖拽矩形窗口选择所有完全或部分位于窗口内的对象，更适合选择集中区域的多个对象，延伸分散的线段时用“栏选”更高效，延伸相邻的一组线段时用“窗交”更快捷。

Q2：为什么延伸对象时提示“未找到有效的边界”？
A2：通常由以下原因导致：①未选择边界边直接选择延伸对象；②边界边与延伸对象无实际或潜在交点（如平行线）；③边界边被锁定或冻结在不可见图层，解决方法：先选择边界边，确保其与延伸对象存在几何关系，并检查图层状态。
