CAD如何快速标注XY坐标？

在CAD软件中,标注XY坐标是工程设计中常见的需求，特别是在地形测绘、建筑布局、机械设计等领域，精确的坐标标注能够帮助工程师快速定位元素位置，CAD标注XY坐标的命令主要有多种实现方式，包括直接使用坐标标注命令、通过属性块自定义标注、利用动态块功能等，具体操作方法取决于CAD版本和设计需求，以下将详细介绍不同场景下的坐标标注命令及操作步骤。

基础坐标标注命令

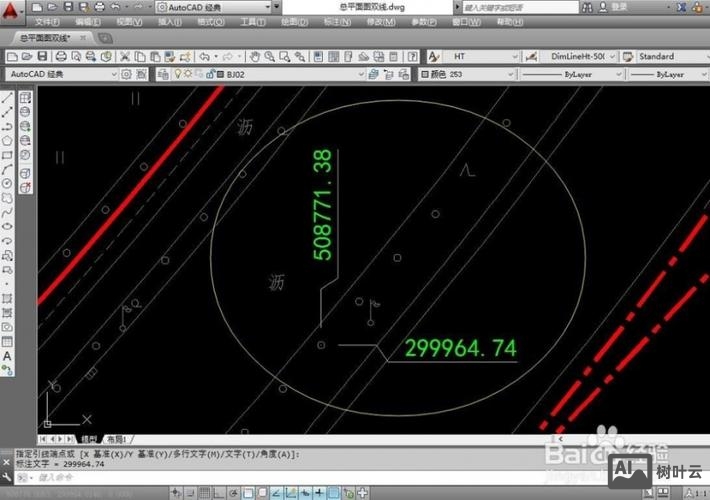

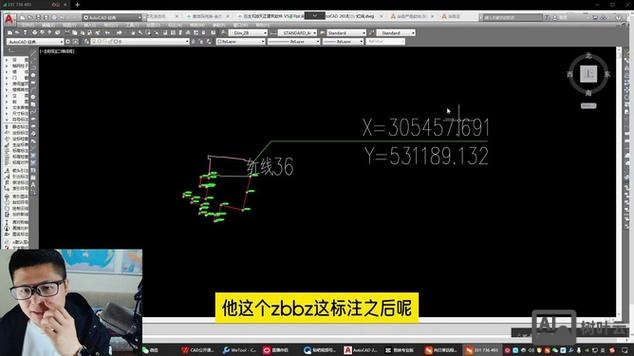

CAD中最直接的坐标标注命令是DIMCO（部分版本中为DIMORDINATE），该命令用于标注点相对于基准的X或Y坐标值，执行步骤如下：

1. 启动命令：在命令行输入DIMCO并回车，或通过“标注”菜单选择“坐标”选项。
2. 选择标注点：点击需要标注的目标对象或指定坐标点。
3. 指定引线方向：移动鼠标确定引线是沿X轴（水平）还是Y轴（垂直）方向，系统会自动计算并显示坐标值。
4. 放置标注：点击鼠标左键确定标注文字的位置。

此方法适用于简单坐标标注,但默认标注格式可能无法满足复杂需求，如自定义小数位数、添加前缀（如“X=”）或后缀（如“m”）等，此时需通过“标注样式管理器”修改设置：输入DIMSTYLE命令，在“符号和箭头”或“文字”选项卡中调整格式参数。

自定义坐标标注（属性块法）

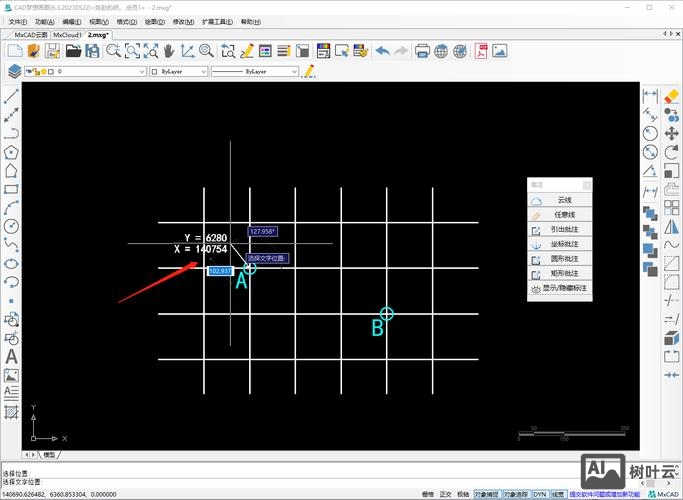

当需要标注包含X、Y双坐标的文本时，可通过创建属性块实现，操作步骤如下：

1. 绘制标注符号：使用PLINE命令绘制带引线的符号（如三角形或圆点）。
2. 定义属性：输入ATTDEF命令，设置属性标记（如“X”“Y”）、提示文字和默认值，将属性插入到符号中。
3. 创建块：输入BLOCK命令，将符号和属性定义为块，指定基点（如符号的顶点）。
4. 插入块：使用INSERT命令调用块，在目标点插入并输入实际坐标值。

创建一个名为“坐标标注”的块，属性包括“X坐标”和“Y坐标”，插入时分别输入“1000”“2000”，即可生成“X=1000，Y=2000”的标注，此方法的优势是标注内容可编辑，且通过块属性管理器（BATTMAN）可批量修改坐标值。

动态块坐标标注

对于需要频繁调整坐标的图纸,可利用动态块功能实现标注的参数化更新，步骤如下：

1. 创建基础块：同属性块法，先绘制标注符号并定义属性。
2. 添加参数：使用BPARAMETER命令添加“点参数”到目标坐标位置。
3. 添加动作：使用BACTION命令关联“移动动作”或“拉伸动作”，使参数变化时块联动更新。
4. 保存并测试：将块保存为动态块，插入图纸后通过夹点拖动即可实时更新坐标值。

动态块特别适用于需要移动或复制坐标标注的场景,避免了重复修改的繁琐操作。

LISP程序自动化标注

对于批量坐标标注需求,可通过编写LISP程序简化操作，以下是一个简单的LISP代码示例，用于自动标注选中点的X、Y坐标：

(defun c:xyz ()
  (setq pt (getpoint "\n选择标注点: "))
  (setq x (rtos (car pt) 2 3))
  (setq y (rtos (cadr pt) 2 3))
  (command "text" "j" "c" pt 2.5 0 (strcat "X=" x " Y=" y))
  (princ)
)

使用时,将代码保存为.lsp文件，通过APPLOAD命令加载，输入XYZ后选择点即可自动生成坐标文本，用户可根据需要调整文本样式、精度或添加单位。

不同CAD版本的命令差异

• AutoCAD经典版：DIMCO命令位于“标注”工具栏，可通过DSETTINGS调整“对象捕捉”以确保精度。
• AutoCAD LT版：功能简化，仅支持基础DIMCO标注，需手动添加前后缀。
• 中望CAD：命令与AutoCAD基本一致，但需注意“标注样式”名称可能为“标注设置”。

坐标标注的注意事项

1. 坐标系统一：标注前需确认当前坐标系（UCS）与世界坐标系（WCS）是否一致，可通过UCS命令切换。
2. 精度控制：在“标注样式”中设置“主单位”的小数位数，避免显示过多无效数字。
3. 引线设置：通过MLEADER命令可创建多引线标注，适用于复杂图形的坐标标注。

相关问答FAQs

问题1：如何批量修改已标注的坐标值？
解答：若使用属性块标注，可通过BATTMAN命令打开“块属性管理器”，选择所有标注块后点击“编辑”，统一修改X、Y属性的值，若为普通文本标注，可使用FIND命令（FIND）批量查找并替换坐标文本。

问题2：为什么坐标标注显示的数值与实际测量不符？
解答：可能原因包括：1）当前坐标系未对齐，需检查UCS方向；2）对象捕捉设置错误，建议开启“节点”或“端点”捕捉；3）标注点选位置偏差，可使用ID命令确认点的精确坐标后再标注。
