在CAD软件中，填充图案命令符是用于在封闭区域内填充特定图案或颜色的工具，主要用于区分不同的材料、表现剖面结构或增强图形的可读性，通过合理的填充设置，可以更直观地表达设计意图，因此在机械、建筑、电气等多个领域都有广泛应用，以下将详细介绍CAD填充图案命令符的使用方法、参数设置及注意事项。
（图片来源网络，侵删）
填充图案命令符的调用方式
CAD中调用填充图案命令符主要有三种方式：
- 命令行输入：在命令行直接输入
HATCH或H（快捷键），按回车键后弹出“图案填充和渐变色”对话框。 - 功能区操作：在“常用”选项卡下的“绘图”面板中，点击“图案填充”图标。
- 工具栏调用：在经典模式下，通过“绘图”工具栏的“图案填充”按钮进入。
无论采用哪种方式，最终都会打开相同的设置界面,用户可根据需求调整填充参数。
填充图案的核心参数设置
在“图案填充和渐变色”对话框中，需重点设置以下参数：
| 参数类别 | 功能说明 | 常见选项 |
|---|---|---|
| 类型和图案 | 选择填充图案的类型和样式 | 类型：预定义、用户定义、自定义；图案：ANSI、ISO或其他预设图案（如SOLID、AR-SAND） |
| 角度和比例 | 调整填充图案的旋转角度和缩放比例 | 角度：0-360度；比例：控制图案疏密，需根据图形尺寸调整，过大或过小可能导致填充异常 |

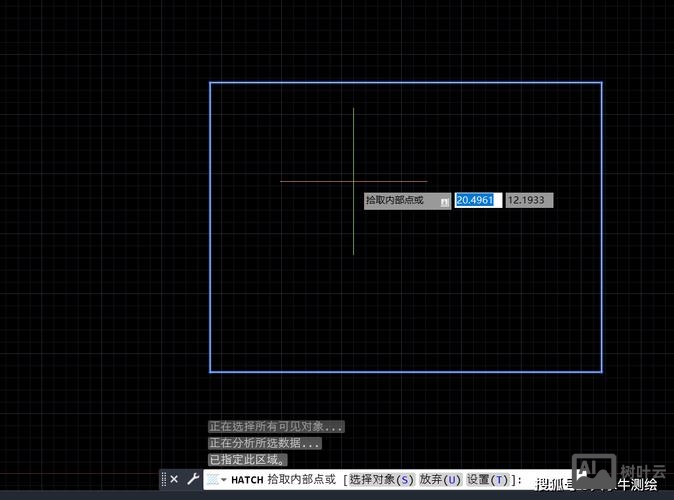

| 边界选择 | 指定填充的区域边界 | 拾取点：在封闭区域内点击自动识别边界；选择对象：手动选取封闭对象（如多段线、圆） |
| 选项设置 | 控制填充的关联性、注释性等特性 | 关联：填充随边界修改自动更新；注释性：适应不同视图比例的缩放 |

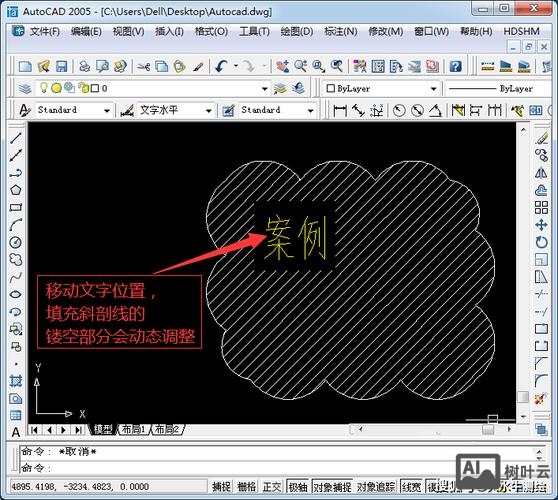

| 孤岛检测 | 处理封闭区域内的嵌套边界（如孔洞） | 普通、外部、忽略，普通”仅填充最外层边界内的区域，“忽略”则忽略所有嵌套边界 |
高级填充技巧
- 渐变填充：在“渐变色”选项卡中，可设置单色或双色渐变，常用于表现光影效果或材料过渡。
- 填充透明度：通过“特性”面板调整填充的透明度，可使底层图形可见（如建筑剖面中的墙体填充）。
- 分解填充：使用
EXPLODE命令将填充图案分解为独立对象，但会失去关联性，需谨慎使用。 - 填充修剪：通过
TRIM或EXTEND命令修剪填充边界，但需确保填充为“关联”状态。
常见问题及解决方法
- 填充无法显示：
- 检查填充比例是否过小（导致图案密集）或过大（超出显示范围）；
- 确认边界是否完全封闭，可通过
BOUNDARY命令重新生成边界。
- 填充边界错误：
- 使用“选择对象”时，确保所选对象构成封闭区域；
- 复杂边界可先创建面域（
REGION命令）再进行填充。
相关问答FAQs
Q1：如何修改已有填充图案的类型或比例？
A1：双击已填充的图案，重新打开“图案填充和渐变色”对话框，直接修改“类型和图案”或“角度和比例”参数，点击“确定”即可更新，若填充为非关联状态，需手动删除后重新填充。
（图片来源网络，侵删）
Q2：填充时提示“未找到有效的边界”，如何解决？
A2：通常由边界不封闭或对象重叠导致，可按以下步骤处理：
- 使用
BPOLY命令生成多段线边界，检查是否存在未闭合的间隙； - 执行
OVERKILL命令删除重叠对象； - 将填充边界转换为面域（
REGION）后再尝试填充。
（图片来源网络，侵删）
