CAD填充命令快捷键有哪些？

在CAD绘图过程中,填充命令（HATCH）是表达材料、区域特性或区分不同部分的重要工具，而熟练掌握快捷键能大幅提升绘图效率，CAD中的填充命令通常通过快捷键“H”或“HATCH”调用，但实际操作中还需结合多种辅助快捷键和参数设置，才能高效完成复杂填充任务，以下从填充命令的基础调用、参数设置、快捷键组合应用及常见问题解决等方面展开详细说明。

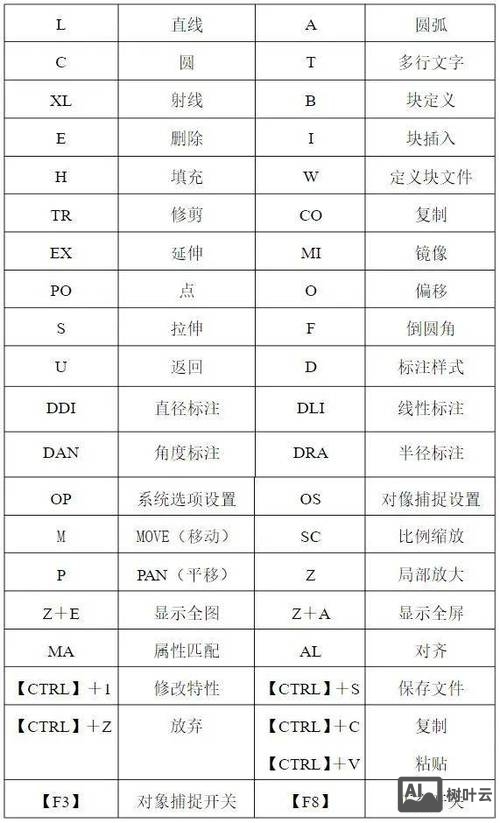

填充命令的基础调用与界面操作

在CAD中,输入快捷键“H”并按回车键，或直接输入“HATCH”命令，将打开“图案填充和渐变色”对话框（低版本CAD）或功能区“图案填充创建”选项卡（高版本CAD，如AutoCAD 2020及以上），不同版本的界面布局略有差异，但核心功能一致：选择填充图案、设置填充边界、调整角度和比例等。

• 低版本CAD：通过对话框选择“类型和图案”，类型”可选择“预定义”“自定义”或“用户定义”；“图案”下拉菜单提供系统预设的填充图案（如“ANSI31”表示斜线填充、“AR-CONC”表示混凝土等）。
• 高版本CAD：在功能区“图案填充创建”选项卡中，可直接在“图案”面板中选择预设图案，或点击“图案”下拉菜单中的“图案库”图标，打开更多图案选项。

填充参数设置的关键快捷键与技巧

填充效果主要由图案类型、角度、比例和间距等参数决定，合理设置参数需结合快捷键和命令行操作，避免反复调整。

图案选择与类型切换

• 快捷键应用：在命令行输入“H”后，通过“P”（图案）选项快速切换预设图案，例如输入“P”+空格+“ANSI31”，可直接选择斜线图案；输入“G”则可进入渐变色填充设置。
• 自定义图案加载：若需使用CAD自带的自定义图案（如砖墙、石材等），需提前通过“HATCH”对话框中的“自定义图案”选项加载，或使用“-HATCH”命令（命令行模式）通过“L”选项加载自定义.pat文件。

角度与比例调整

填充的角度和比例是影响显示效果的核心参数,需根据图形尺寸灵活调整：

• 角度调整：默认填充角度为0°，ANSI31”图案0°时为45°向右下斜线，90°时则为45°向左下斜线，可通过命令行输入“H”后，选择“角度（A）”选项直接输入角度值，或在对话框中手动调整。

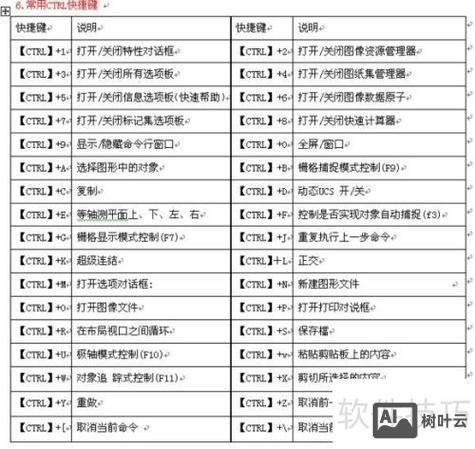

• 比例控制：比例过小会导致填充线过密，过大则可能使填充线稀疏甚至仅显示单条线，快捷调整方法：选中已填充的对象，按“Ctrl+1”打开特性面板，直接修改“比例”值；或在命令行输入“H”后，选择“比例（S）”选项动态调整。

填充边界与孤岛检测

填充边界的定义直接影响填充范围,需结合快捷键快速选择或编辑边界：

• 边界选择：输入“H”后，点击“添加：拾取点”按钮（快捷键“P”），在封闭区域内单击即可自动识别边界；或点击“添加：选择对象”按钮（快捷键“S”），手动选择封闭的线、圆、多段线等作为边界。
• 孤岛处理：当封闭区域内存在其他封闭对象（如“孔洞”）时，需设置孤岛检测方式，在对话框中点击“孤岛”按钮，可选择“普通”“外部”或“忽略”三种模式：
  • “普通”：交替填充孤岛区域（如相邻两个孔洞，仅填充一个）；
  • “外部”：仅填充最外层边界与第一个孤岛之间的区域；
  • “忽略”：忽略所有孤岛，填充整个封闭区域。

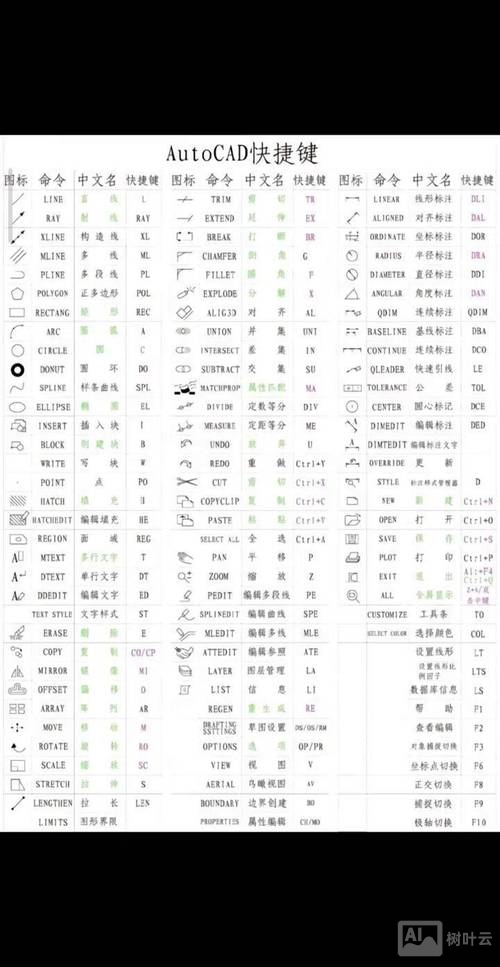

填充命令的高级快捷键与效率技巧

为应对复杂绘图需求,CAD填充命令还支持多种快捷键组合和批量操作，显著提升工作效率。

关联性与非关联性填充

• 关联填充（默认）：填充图案与边界关联，修改边界形状时填充自动更新，通过“HATCH”对话框中的“选项”区域，可勾选或取消“关联”选项；或在命令行输入“H”后，通过“R”（关联）选项切换。
• 非关联填充：若需固定填充效果（如打印时锁定），可输入“H”后选择“非关联（N）”选项，或使用“HATCHTOBACK”命令将填充对象置于底层。

填充图案的编辑与替换

• 快速编辑：双击已填充的图案，可直接打开“图案填充编辑”对话框修改参数；选中填充对象后，按“Ctrl+E”或使用“HE”命令（快捷键同“H”）快速进入编辑模式。
• 批量替换：若需将多个相同图案的填充替换为其他图案，可使用“MATCHPROP”命令（快捷键“MA”）：先选择源填充图案，再点击目标填充对象，即可统一替换图案类型、角度和比例。

填充图案的可见性与控制

• 填充显示控制：当图形复杂时，填充图案可能影响显示速度，可通过命令行输入“FILL”后，选择“关（OFF）”选项隐藏填充，输入“ON”重新显示（需重生成视图，按“REGEN”）。
• 填充透明度调整：高版本CAD支持设置填充透明度，选中填充对象后，在特性面板中调整“透明度”值（0-100），或通过“HATCH”对话框中的“特性”面板直接设置。

填充命令常见问题与解决方法

在实际操作中,填充命令常因边界不封闭、比例不当等问题导致失败，以下是典型问题及解决方案：

相关问答FAQs

问题1：为什么填充时提示“未找到有效的边界”？
解答：通常因为所选区域未完全封闭，存在断点或重叠线段，解决方法：①输入“L”命令，检查边界线是否有未连接的端点；②使用“BOUNDARY”命令（快捷键“BO”），系统会自动检测封闭区域并创建多段线边界；③若存在复杂间隙，可输入“FILLET”命令，设置半径为0，对断点处进行倒角处理以封闭边界。

问题2：如何快速批量修改多个填充图案的比例和角度？
解答：可通过两种方式实现：①使用“MATCHPROP”命令（快捷键“MA”）：先选择一个已设置好比例和角度的源填充图案，然后点击其他需修改的填充对象，即可统一应用属性；②利用“SELECT”命令（快捷键“SS”）框选所有需修改的填充图案，输入“Ctrl+1”打开特性面板，批量修改“比例”和“角度”值，按回车键即可同步更新。
