cad沿路径阵列命令怎么用？

在CAD软件中,沿路径阵列命令是一种高效且灵活的工具，允许用户将选定的对象沿着指定的路径进行均匀或非均匀的复制排列，这一功能在机械设计、建筑装饰、电气布局等多个领域都有广泛应用，能够显著提升绘图效率并确保布局的精确性，下面将详细介绍沿路径阵列命令的使用方法、参数设置及实用技巧。

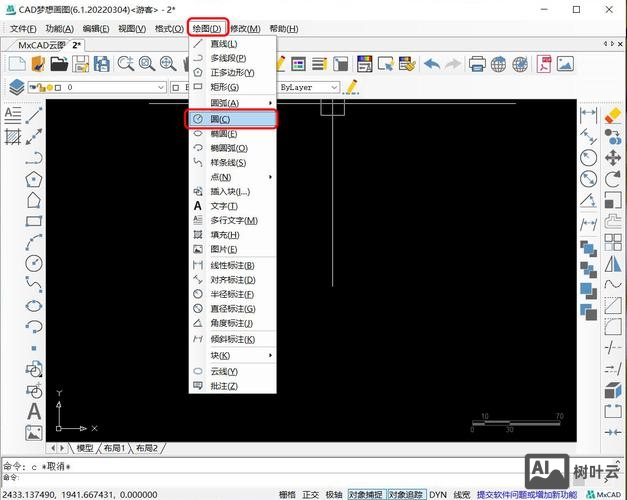

沿路径阵列命令通常位于“修改”菜单下的“阵列”子菜单中，不同版本的CAD软件可能存在细微差异，但核心操作逻辑基本一致，用户需要绘制或选择一个作为阵列路径的对象，该路径可以是直线、圆弧、椭圆、多段线或样条曲线等，随后，通过输入命令“ARRAYPATH”或点击工具栏中的相应图标，系统会提示用户选择要阵列的对象，选择完成后，命令行会要求用户指定路径曲线，此时需提前绘制好路径或直接选择已存在的曲线。

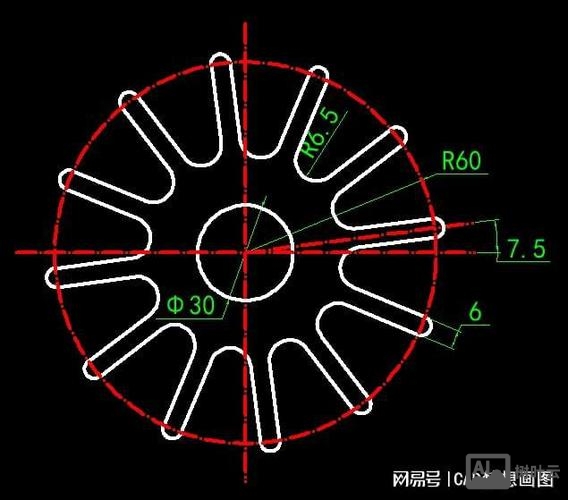

路径阵列的关键参数设置包括项目数、项目间距、对齐项目与基点等，项目数决定对象沿路径复制的数量，直接输入数值即可；项目间距则分为“定数等分”和“定距等分”两种模式，前者按指定数量等分路径，后者按指定距离复制对象，对齐项目选项控制对象是否随路径方向旋转，勾选后每个复制对象会自动调整角度以适应路径曲率，保持与路径的切线方向一致，这在绘制管道、电缆或连续排列的机械零件时尤为重要，基点设置则允许用户自定义对象的参考点，默认情况下以对象的插入点为基点，但通过调整基点位置，可以实现更灵活的阵列效果，例如让阵列对象的边缘始终贴合路径。

在实际操作中,路径的选择直接影响阵列结果，对于复杂的曲线路径，建议使用多段线或样条曲线进行绘制，确保路径的连续性和平滑度，如果路径由多个独立对象组成，需先使用“合并”命令将其转化为单一对象，路径阵列支持动态预览，用户可在设置参数时实时查看效果，便于及时调整，在绘制楼梯扶手时，通过沿楼梯路径阵列扶手支柱，并开启对齐项目功能，可快速生成符合坡度的均匀布局；在机械设计中，沿凸轮轨迹排列滚子，也能通过调整项目间距和基点实现精确运动模拟。

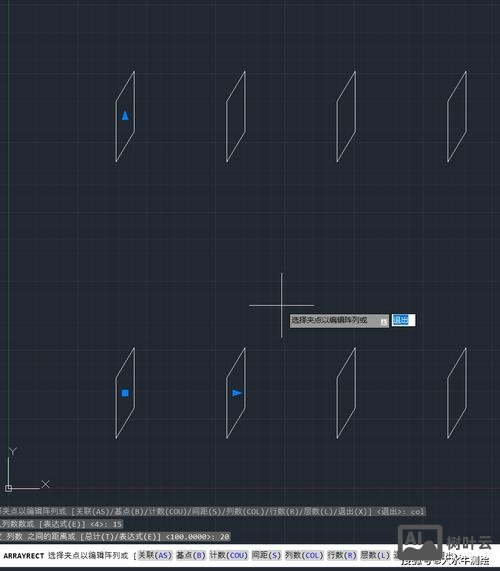

对于需要非均匀分布的阵列场景,CAD还提供了“编辑路径阵列”功能，用户可在阵列完成后，通过双击阵列对象进入编辑模式，单独调整某个项目的位置或删除多余项目，这一功能结合“夹点编辑”，能够实现更精细的布局控制，在装饰设计中，若沿曲线路径排列灯具时需在特定区域增加间距，可通过编辑阵列项目轻松实现，而无需重新绘制。

为更直观地展示参数设置,以下表格列举了沿路径阵列的主要参数及其作用：

在使用沿路径阵列命令时,还需注意常见问题，若路径曲线存在尖角或不连续点，可能导致阵列对象方向异常，此时需通过“圆角”或“平滑”命令优化路径，对于三维路径阵列，需确保路径和对象在同一平面或正确设置用户坐标系（UCS），否则可能出现阵列错误。

相关问答FAQs

Q1：沿路径阵列时，如何让阵列对象始终朝向路径中心线？
A：在“对齐项目”选项下，勾选“将项目垂直于路径曲线”或类似选项（不同版本CAD名称可能略有差异），可使对象的法线方向始终指向路径的曲率中心，适用于管道法兰、齿轮齿条等需保持特定朝向的场景，若需进一步调整，可通过自定义基点位置实现。

Q2：路径阵列后如何单独修改其中一个对象？
A：若阵列时设置了“关联性”，双击阵列对象可进入“阵列编辑”模式，右键单击需要修改的项目，选择“单独删除”或“移动”；若取消关联性，可直接使用“分解”命令将阵列拆分为单个对象，再进行编辑，建议在最终确认前保持关联性，以便统一调整参数。
