CAD2010填充命令怎么用？

CAD2010中的填充命令是绘图过程中非常实用的工具,主要用于在封闭区域内填充指定的图案、颜色或渐变效果，常用于区分不同材料、表示区域属性或增强图形的可读性，在CAD2010中，填充命令主要通过“HATCH”或“BHATCH”命令执行，用户可以通过命令行输入“H”或“BH”快速启动，也可以通过“绘图”菜单下的“图案填充”选项打开对话框，以下是关于CAD2010填充命令的详细解析：

填充命令的启动方式

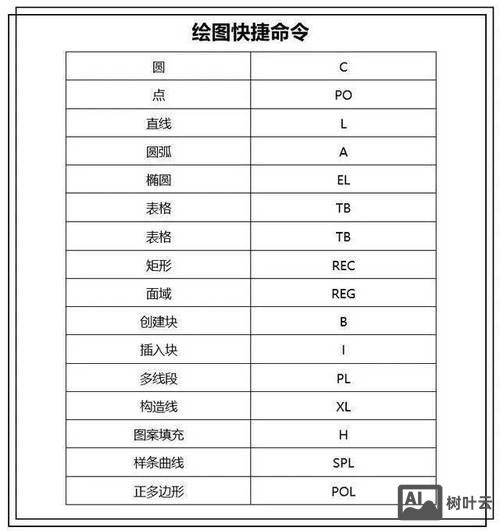

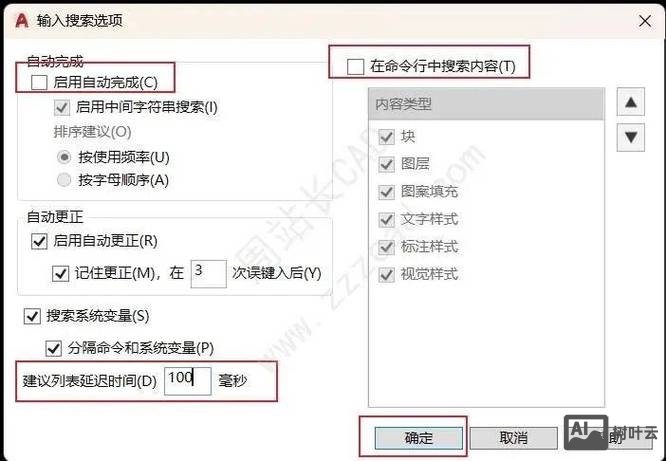

1. 命令行输入：在命令行直接输入“HATCH”或“BHATCH”，按回车键后弹出“图案填充和渐变色”对话框；简化命令“H”或“BH”同样有效。

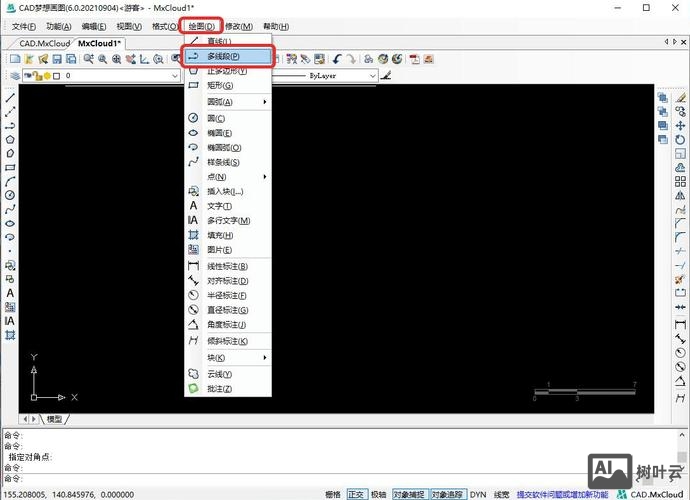

2. 菜单栏操作：依次点击“绘图”→“图案填充”，或“绘图”→“渐变色”选择渐变填充。
3. 工具栏按钮：在“绘图”工具栏中点击“图案填充”图标（一个倾斜的网格图案）。

填充类型及选项设置

CAD2010支持三种填充类型：预定义图案、自定义图案和渐变填充，具体设置如下：

预定义图案

预定义图案是CAD自带的填充样式,包括“ANSI”“ISO”“其他预定义”三大类，适用于机械、建筑等领域的标准填充需求。

• 常用图案：
  • “ANSI31”：斜线填充，常用于剖面材料表示。
  • “AR-CONC”：混凝土填充，适用于建筑结构。
  • “SOLID”：纯色填充，用于区分不同区域。
• 关键参数：
  • 比例：控制图案的疏密程度，值越大图案越稀疏，反之越密集。
  • 角度：调整图案的旋转角度，ANSI31”默认角度为45°，可修改为0°或90°以适应图形方向。

自定义图案

当预定义图案无法满足需求时,可导入自定义图案文件（.pat格式），操作步骤如下：

• 在“图案填充和渐变色”对话框中，选择“自定义”类型，点击“图案”下拉框旁的“…”按钮，加载.pat文件。
• 自定义图案的比例和角度调整方式与预定义图案一致。

渐变填充

渐变填充主要用于表现光影效果或材质过渡,支持单色或双色渐变，并提供“线性”“径向”等渐变类型。

• 选项设置：
  • 颜色：可选择“单色”渐变（从深到浅的同色系）或“双色”渐变（两种颜色的过渡）。
  • 方向：通过“角度”和“居中”选项控制渐变方向。

填充边界的选取

填充边界是定义填充范围的封闭区域,CAD2010提供多种边界选取方式：

注意事项：

• 边界必须为封闭图形,若存在间隙，需使用“边界集”选项调整检测范围，或先用“BOUNDARY”命令生成封闭多段线。
• 使用“孤岛检测”时，系统会自动识别内部封闭区域（如孔洞），并可通过“普通外部”“忽略内部”等选项控制填充方式。

填充的编辑与修改

完成填充后,若需调整图案、比例或边界，可通过以下方式编辑：

1. 双击填充图案：直接打开“图案填充编辑”对话框，修改参数后点击“确定”更新。
2. 使用“HATCHEDIT”命令：命令行输入“HE”，选择填充对象后进行编辑。
3. 特性面板（Ctrl+1）：选中填充对象后，在特性面板中调整类型、比例、角度等属性。

常见问题：

• 填充显示为空白或错误：检查比例是否过小（导致图案密集无法显示）或边界未封闭。
• 填充边界随图形变化：勾选“关联”选项，使填充与边界联动修改；取消关联则需手动更新填充。

填充的高级技巧

1. 分解填充：使用“EXPLODE”命令将填充图案分解为独立线条，但会失去关联性，建议谨慎使用。
2. 填充透明度：在特性面板中调整“填充透明度”，可实现半透明效果（需关闭“填充显示”模式才可见）。
3. 填充图案的修剪：使用“TRIM”命令修剪填充边界时，需先勾选“允许的间隙”选项，设置合适的容差值。

相关问答FAQs

问题1：为什么填充图案显示为黑色或无法预览？
解答：通常是因为“填充显示模式”被关闭，在命令行输入“FILL”，设置为“开”（ON），然后输入“REGEN”重新生成图形即可，检查填充比例是否过小或颜色是否与背景色一致。

问题2：如何填充带有复杂边界的区域（如多段线内部包含多个孔洞）？
解答：使用“拾取点”方式时，确保所有孔洞边界均为封闭图形，并勾选“孤岛检测”选项，若孔洞未被识别，可手动选择所有边界对象（包括外轮廓和内孔轮廓），或使用“BOUNDARY”命令生成包含所有边界的多段线后再填充。
