CAD合并线条命令怎么用？

在CAD软件中，合并线条是一项基础且高频使用的操作，尤其在处理复杂图形或修改他人图纸时，常需将多条独立的线段、圆弧或多段线整合为单一对象，以简化编辑、提升绘图效率或满足特定输出要求，以下是关于CAD合并线条命令的详细说明，涵盖适用对象、操作步骤、注意事项及实用技巧。

合并线条的适用对象

并非所有线条都能直接合并，CAD对合并对象的类型有明确限制，通常情况下，以下对象可使用合并命令（以AutoCAD为例，命令为JOIN或J）：

1. 共线线段：位于同一直线上的多条独立线段，且端点需精确重合或重叠（可通过端点捕捉确保）。
2. 相连圆弧：具有相同圆心和半径的圆弧，且端点相连,可合并为完整圆弧或圆。
3. 多段线与线段/圆弧：若线段或圆弧的端点与多段线的端点重合，可将其合并到多段线中,形成连续的多段线。
4. 椭圆弧与椭圆：符合条件的椭圆弧可合并为完整椭圆。

不适用对象：平行线段（不共线）、非端点相连的线段、不同图层的对象、属性不同的对象（如线宽不一致但未设置为随层）。

合并线条的操作步骤

以AutoCAD为例,合并线条的具体流程如下：

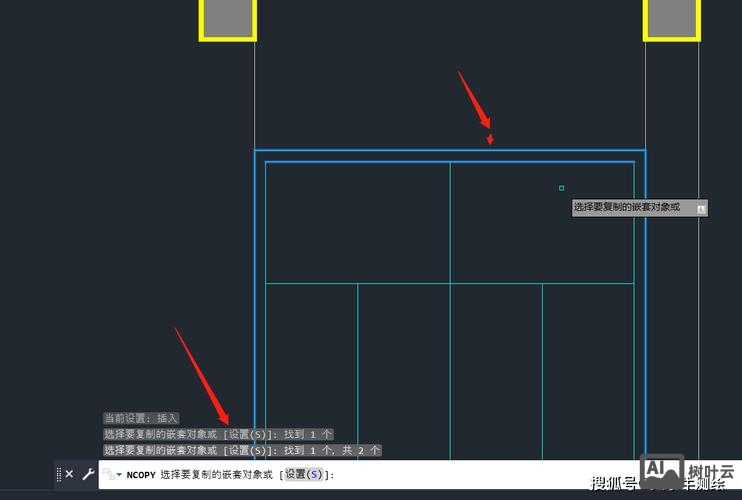

1. 启动命令：在命令行输入JOIN（或简化命令J），按回车键；或通过功能区“修改”面板→“合并”按钮。
2. 选择源对象：根据提示选择要合并到的主对象（如一条多段线或一个圆弧）,作为合并后的基础对象。
3. 选择要合并的对象：依次选择需合并的其他线条（可框选或单选）,系统会自动检测对象是否满足合并条件。
4. 预览与确认：选择完成后，按回车键，系统将显示合并结果（如“已合并X条线段到多段线”），若合并失败，需检查对象是否满足共线、端点重合等条件。

注意事项：

• 端点精度：确保对象端点完全重合（可使用对象捕捉中的端点模式）,微小偏差会导致合并失败。
• 对象特性：合并后，对象特性（如颜色、线型）将继承源对象，若需统一特性,建议合并前调整。
• 复杂图形处理：对于大量线条，可先用快速选择（QSELECT）筛选同类型对象,再批量合并。

合并线条的实用技巧

1. 合并前检查：使用特性（PROPERTIES）命令或LIST命令查看对象端点坐标,确保重合。
2. 多段线转换：若需合并普通线段，可先用PEDIT命令将其转换为多段线（输入PEDIT→选择线段→输入Y确认转换为多段线）,再进行合并。
3. 批量合并：通过LAYISO命令隔离目标图层，减少干扰；或使用GROUP（组）命令临时选择对象,提高效率。
4. 版本差异：不同CAD版本（如AutoCAD、浩辰CAD）合并命令可能略有差异,建议查阅对应帮助文档。

相关问答FAQs

Q1：为什么合并线条时提示“源对象不是多段线”？
A：该错误通常发生在尝试将线段合并到非多段线对象（如直线或圆弧）时，解决方法：先使用PEDIT命令将源对象转换为多段线（输入PEDIT→选择源对象→输入Y确认）,或选择多段线作为源对象再合并。

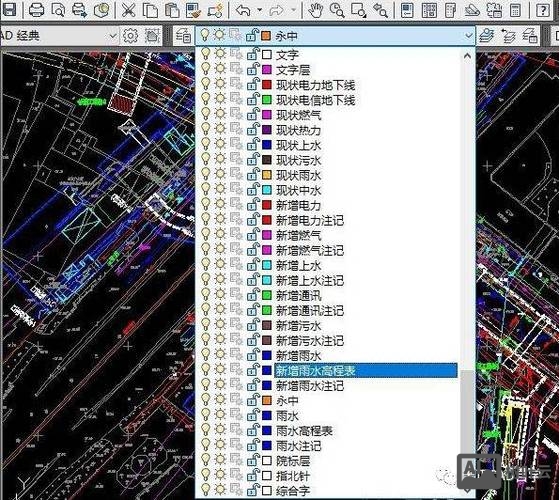

Q2：如何合并不同图层但端点重合的线段？
A：CAD合并命令要求对象在同一图层，否则会提示“无法合并不同图层的对象”，解决方法：合并前使用LAYMCH（图层匹配）命令将需合并的线段图层统一，或通过特性匹配（MATCHPROP）将线段特性匹配到目标图层,再执行合并操作。
